Параметр

Значение

Модель

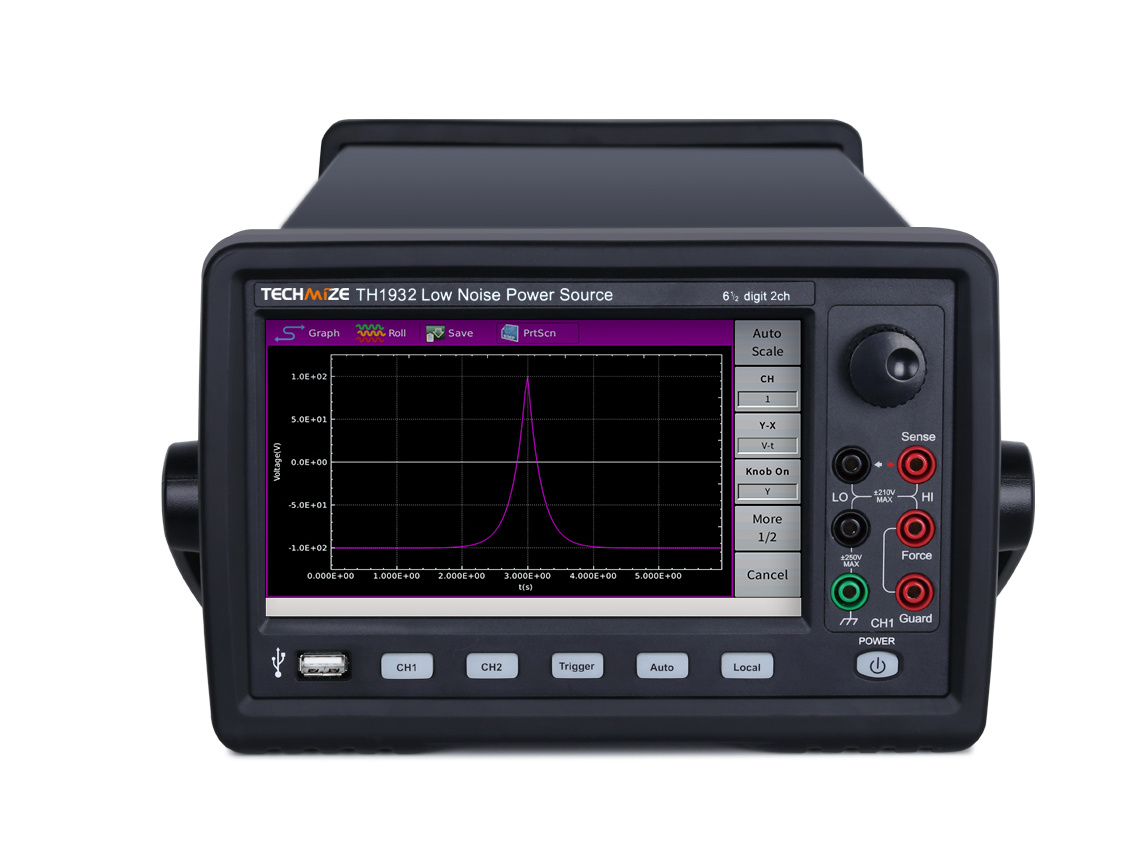

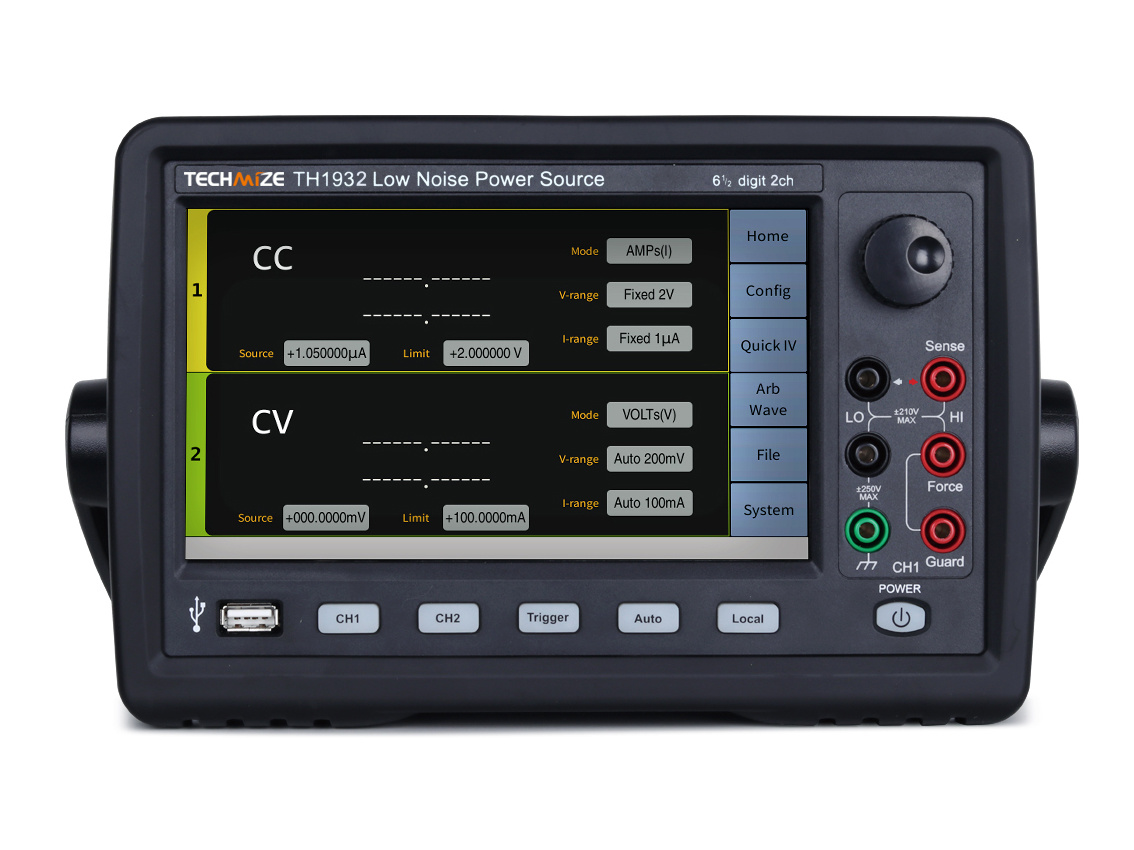

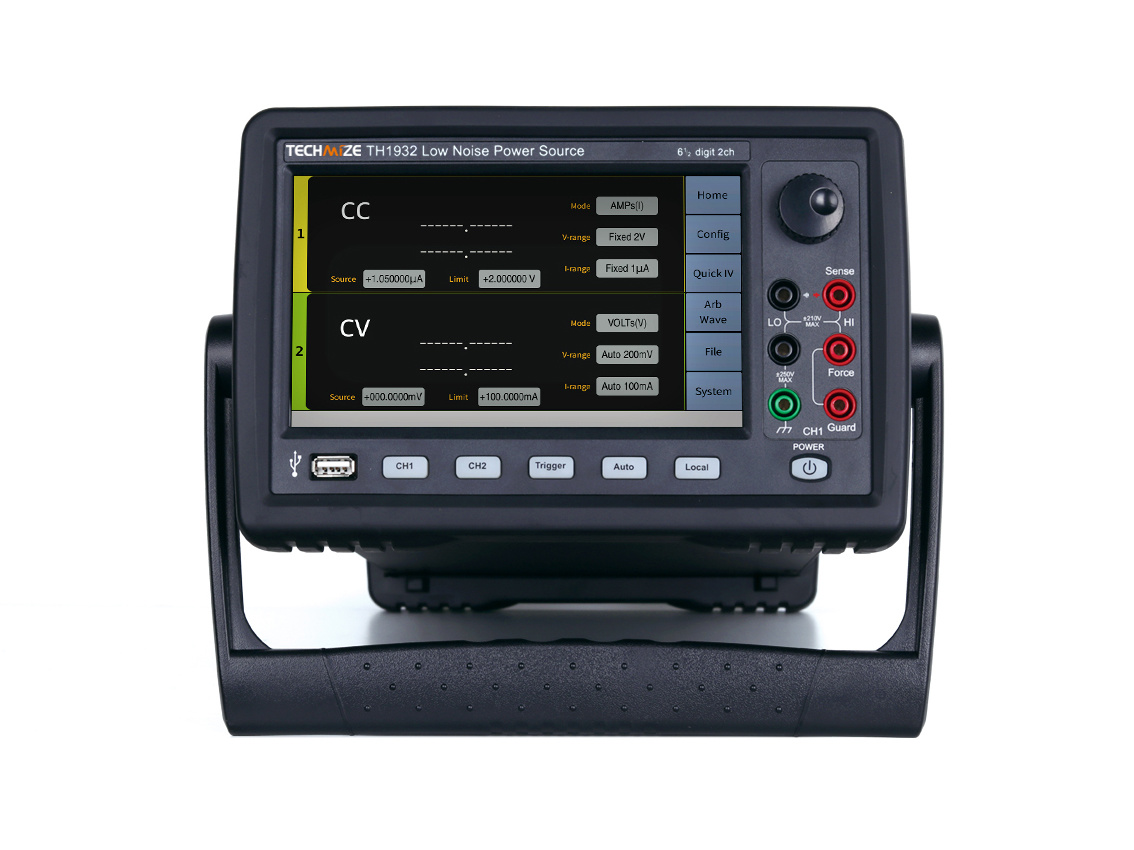

TH1932

Дисплей

Дисплей

7-дюймовый емкостный сенсорный цветной ЖК-монитор с разрешением 800 x 480

Ключевые параметры

Каналы

2

Макс. выходные параметры

Напряжение

± 210 В

Ток

Пост.

± 3.03 A

Имп.

± 10.5 A

Источник

Mакс. колич. разрядов

6 и 1/2

Mин. разрешение

Напряж.

0.1 мкВ

Ток

0.01 пA

Измеритель

Mакс. колич. разрядов

4 и 1/2

Mин. разрешение

Напряж.

10 мкВ

Ток

1 пA

Диапазон напряжений

0.2 В-200 В

Мин. интервал выборки

1 мкс

Выходное напряжение

Диапазон

Разрешение

Погрешность ± (% изм.знач.+смещение)

Выходное напряжение постоянного тока или пиковое/базовое напряжение импульса U

Max. величина тока¹

Длительность импульса²

Пост. ток

Импульс. режим

0.2 В

100 нВ

± (0.015 % + 225 мкВ)

0≤|U|≤0.21 В

±3.03 A

±3.03 A

50 мкс≤t≤tmax

±10.5 A

50 мкс≤t≤1 мс

2 В

1 мкВ

±( 0.015 % + 225 мкВ)

0≤|U|≤2.1 В

±3.03 A

50 мкс≤t≤tmax

±10.5 A

50 мкс≤t≤1 мс

20 В

10 мкВ

±(0.015 % + 5 мВ)

0≤|U|≤6 В

±3.03 A

50 мкс≤t≤tmax

±10.5 A

50 мкс≤t≤1 мс

0≤|U≤21 В

±1.515 A

±1.515 A

50 мкс≤t≤tmax

200 В

100 мкВ

± (0.015 % + 50 мВ)

0≤|U|≤6 В

±3.03 A

±3.03 A

50 мкс≤t≤tmax

±10.5 A

50 мкс≤t≤1 мс

0≤|U|≤21 В

±1.515 A

±1.515 A

50 мкс≤t≤tmax

0≤|U|≤180 В

—

±1.05 A

50 мкс≤t≤10 мс

0≤|U|≤200 В

—

±1.515 A

50 мкс≤t≤2.5 мс

0≤|U|≤210 В

±105 мA

±105 мA

50 мкс≤t≤tmax

Примечания
¹При использовании каналов 1 и 2 в качестве выходов постоянного тока или импульсных выходов (50 мкс≤ t ≤ tmax (= 99.9999кс)).
²Для импульсов 50 мкс≤t≤tmax, t максимальный рабочий цикл составляет 99.9999%.
Для импульсов 50 мкс≤t≤1 мс, 50 мкс≤t≤2.5 мс или 50 мкс≤t≤10 мс, максимальный рабочий цикл составляет 2.5 %.

Выходной ток

Диапазон

Разрешение

Погрешность ± (% изм.знач. +смещение)

Выходной постоянный ток / импульсный пиковый/базовый ток I^{1, 2}

Макс. напряжение

Длительность импульса³

Выход постоянного тока

Импульсный выход

10 нA

10 фA

±(0.10 % + 50 пA)

0≤|I|≤10.5 нA

±210 В

±210 В

50 мкс≤t≤tmax

100 нA

100 фA

±(0.06 % + 100 пA)

0≤|I|≤105 нA

1 мкA

1 пА

±(0.025 % + 500 пA)

0≤|I|≤1.05 мкA

10 мкA

10 пA

±(0.025 % + 1.5 нA)

0≤|I|≤10.5 мкA

100 мкA

100 пA

±(0.02 % + 25 нA)

0≤|I|≤105 мкA

1 мA

1 нA

±(0.02 % + 200 нA)

0≤|I|≤1.05 мA

10 мA

10 нA

±(0.02 % + 2.5 мкA)

0≤|I|≤10.5 мA

100 мA

100 нA

±(0.02 % + 20 мкA)

0≤|I|≤105 мA

1 A

1 мкA

±(0.03 % + 1.5 мA)

0≤|I|≤105 мA

105 мA≤|I|≤1.05 A

±21 В

±21 В

0≤|I|≤1.05 A

—

±200 В

50 мкс≤t≤2.5 мс

—

±180 В

50 мкс≤t≤10 мс

1.5 A

±(0.05 % + 3.5 мA)

0≤|I|≤105 мА

±210 В

±210 В

50 мкс≤t≤tmax

105 мА≤|I|≤1.515 A

±21 В

±21 В

0≤|I|≤1.515 A

—

±200 В

50 мкс≤t≤2.5 мс

0≤|I|≤1.05 A

—

±180 В

50 мкс≤t≤10 мс

3 A

10 мкA

±(0.4 % + 7 мA)

0≤|I|≤105 мА

±210 В

±210 В

50 мкс≤t≤tmax

105 mA≤|I|≤1.515 A

±21В

±21 В

1.515 A≤|I|≤3.03 A

±6 В

±6 В

10 A4

±(0.4 % + 25 мA)5

0≤|I|≤10.5 A

—

±6 В

50 мкс≤t≤1 мс

0≤|I|≤1.515 A

—

±200 В

50 мкс≤t≤2.5 мс

0≤|I|≤1.05 A

—

±180 В

50 мкс≤t≤10 мс

Примечания
¹При использовании каналов 1 и 2 в качестве выходов постоянного тока или импульсных выходов (50 мкс ≤ t ≤ tmax (= 99.9999 кс)).
²Для импульсов 50 мкс≤t≤1мс максимальный базовый ток составляет 500 мА; для импульсов 50мкс≤t≤2.5мс или 50мкс≤t≤10мс максимальный базовый ток составляет 50мА
³Максимальный рабочий цикл составляет 99,9999% для импульсов 50 мкс ≤ t ≤ tmax; максимальный рабочий цикл составляет 2,5% для импульсов 50 мкс ≤ t ≤ 1 мс, 50мкс ≤ t ≤ 2.5 мс or 50 мкс ≤ t ≤ 10 мс.
⁴Диапазон 10 А доступен только для импульсного режима. 5: Скорость измерения составляет 0.01 PLC.

Измерение напряжения

Предел

Измеряемое напряжение U

Разрешение

Погрешность измерений

0.2 В

0≤|U|≤0.212 В

10 мкВ

±(0.015 % + 225 мкВ)

2 В

0≤|U|≤2.12В

100 мкВ

±(0.02 % + 350 мкВ)

20 В

0≤|U|≤21.2В

1 мВ

±(0.015 % + 5 мВ)

200 В

0≤|U|≤212В

10 мВ

±(0.015 % + 50 мВ)

Измерение силы тока

Предел

Измеряемая сила тока I

Разрешение

Погрешность измерений

10 нA

0≤|I|≤10.6 нА

1 пA

±(0.10 % + 50 пA)

100 нA

0≤|I|≤106 нА

10 пA

±(0.06 % + 100 пA)

1 мкA

0≤|I|≤1.06 мкА

100 пA

±(0.025 % + 500 пA)

10 мкA

0≤|I|≤10.6 мкА

1 нA

±(0.025 % + 1.5 нA)

100 мкA

0≤|I|≤106 мкА

10 нA

±(0.02 % + 25 нA)

1 мA

0≤|I|≤1.06 мА

100 нA

±(0.02 % + 200 нA)

10 мA

0≤|I|≤10.6 мА

1 мкA

±(0.02 % + 2.5 мкA)

100 мA

0≤|I|≤106 мА

10 мкA

±(0.02 % + 20 мкA)

1 A

0≤|I|≤1.06 A

100 мкA

±(0.03 % + 1.5 мA)

1.5 A

0≤|I|≤1.53 A

±(0.05 % + 3.5 мA)

3 A

0≤|I|≤3.06 A

1 мA

±(0.4 % + 7 мA)

10 A¹

0≤|I|≤10.6 A

±(0.4 % + 25 мA)

Примечание
¹Только для импульсного режима

Параметры импульса (шир. импульса - время от 10% нараст. до 90% спад. фронта, Уровни:базовый, низкий, пиковый, высокий)

Минимальная программируемая ширина импульса

50мкс

Дискретность установки ширины импульса

1мкс

Интерфейс

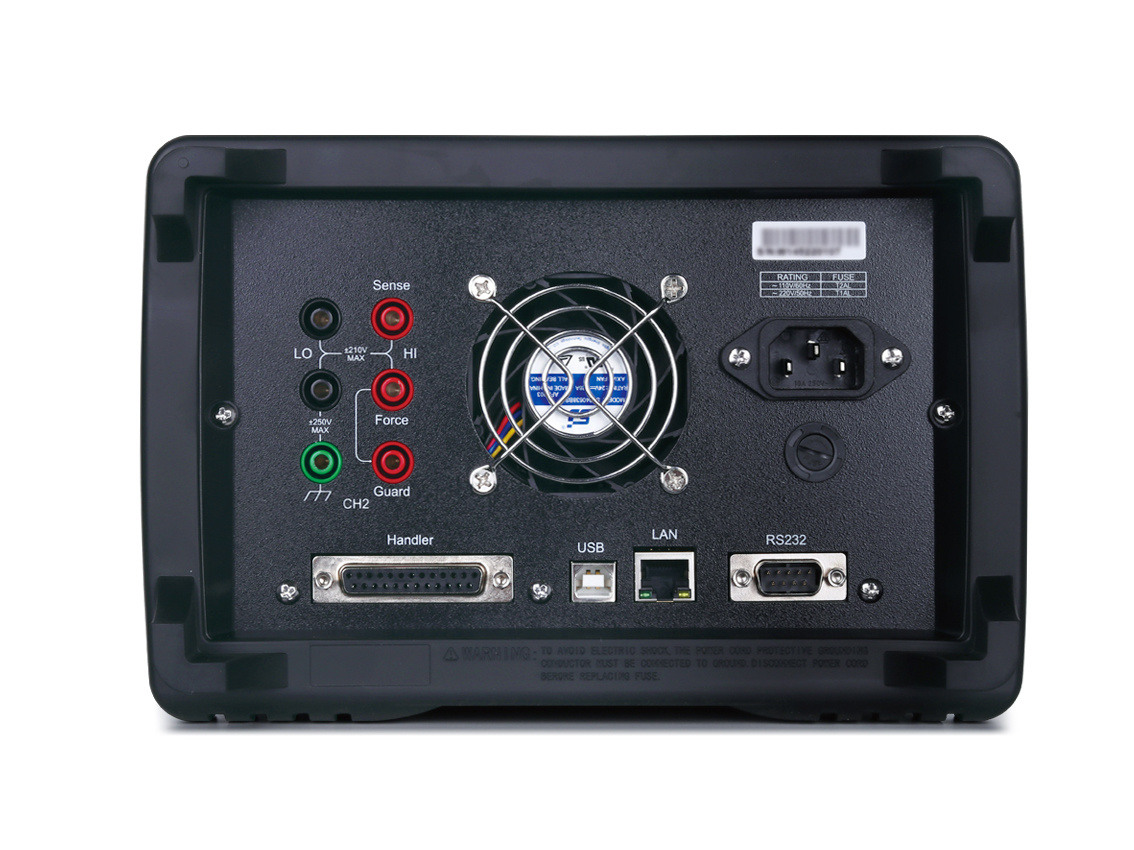

RS232C, ΜSB HOST, ΜSB DEVICE, LAN, HANDLER

Условия окружающей среды

Размещение

Внутреннее оборудование

Температура (рабочие условия)

0°C - +55°C

Относительная влажность (рабочие условия)

30 % - 80 % RH（без конденсации)

Высота над уровнем моря (рабочие условия)

0 - 2000 м（6561 фута）

Температура (при хранении)

-30°C - +70°C

Относительная влажность (при хранении)

10 % - 90 % RH（без конденсации）

Высота над уровнем моря (при хранении)

0 - 4600 м（15092 фута）

Время прогрева после включения

≥ 60 мин

Общие показатели

Параметры питающей сети

Напряжение от 90 В до 264 В с частотой от 47 Гц до 63 Гц

Потребляемая мощность

＜250 В·А

Габаритные размеры (монтаж в стойку) (ШхВхД)

215x132x490 мм

Габаритные размеры (с ручкой и рамками)(ШхВхД)

235x154x530 мм

Масса

10 кг

Безопасность

Первый класс безопасности

ЭМС

IEC61326-1/EN61326-1

AS/NZS

CISPR 11

Сопротивление ихзоляции

В нормальных условиях эксплуатации сопротивление изоляции между силовыми клеммами и корпусом составляет не менее 50 МОм; В условиях повышенной влажности и температуры сопротивление изоляции между силовыми клеммами и оболочкой составляет не менее 2 МОм.

Электрическая прочность

В нормальных условиях эксплуатации силовые клеммы и корпус могут выдерживать номинальное напряжение 1,5 кВ переменного тока частотой  50 Гц в течение 1 минуты без пробоя и возникновения дуги.

Ток утечки

≤3.5 мА

Сертификаты безопасности

CE, СCSA, C-Tick
