Номинальная мощность: диапазон 1 – 32 В/3 А/96 Вт, диапазон 2 – 15 В/6 А/90 Вт. Разрешение 1 мВ/0,1 мА. 4,3-дюймовый ЖК-дисплей, 24 бит, разрешение 480x272. Интерфейс: RS232, USB HOST, USB DEVICE, GPIB (опция). Размер – 236×111×426 мм, вес – 8.1 кг.

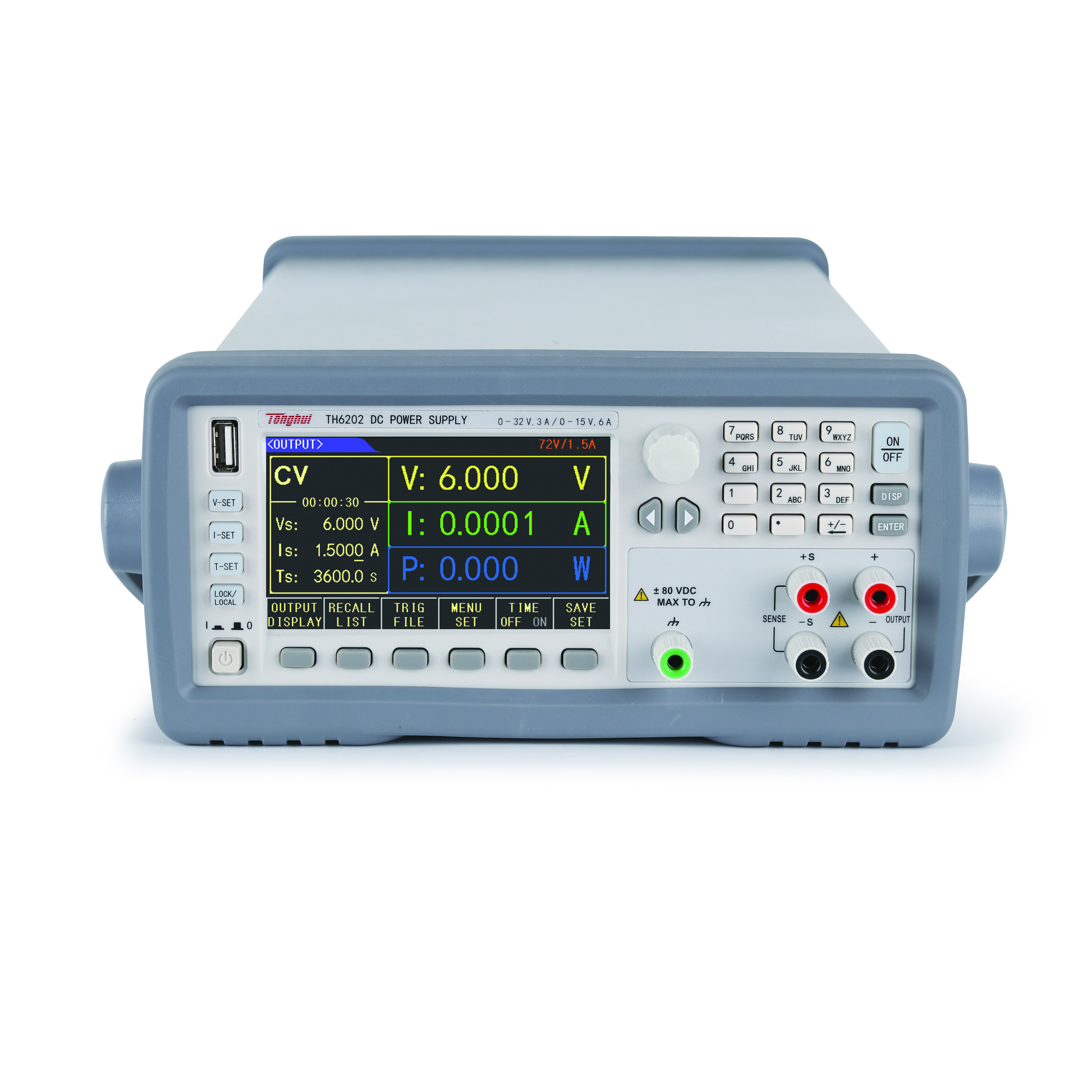

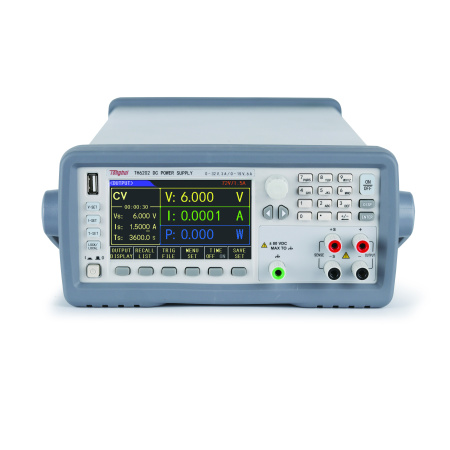

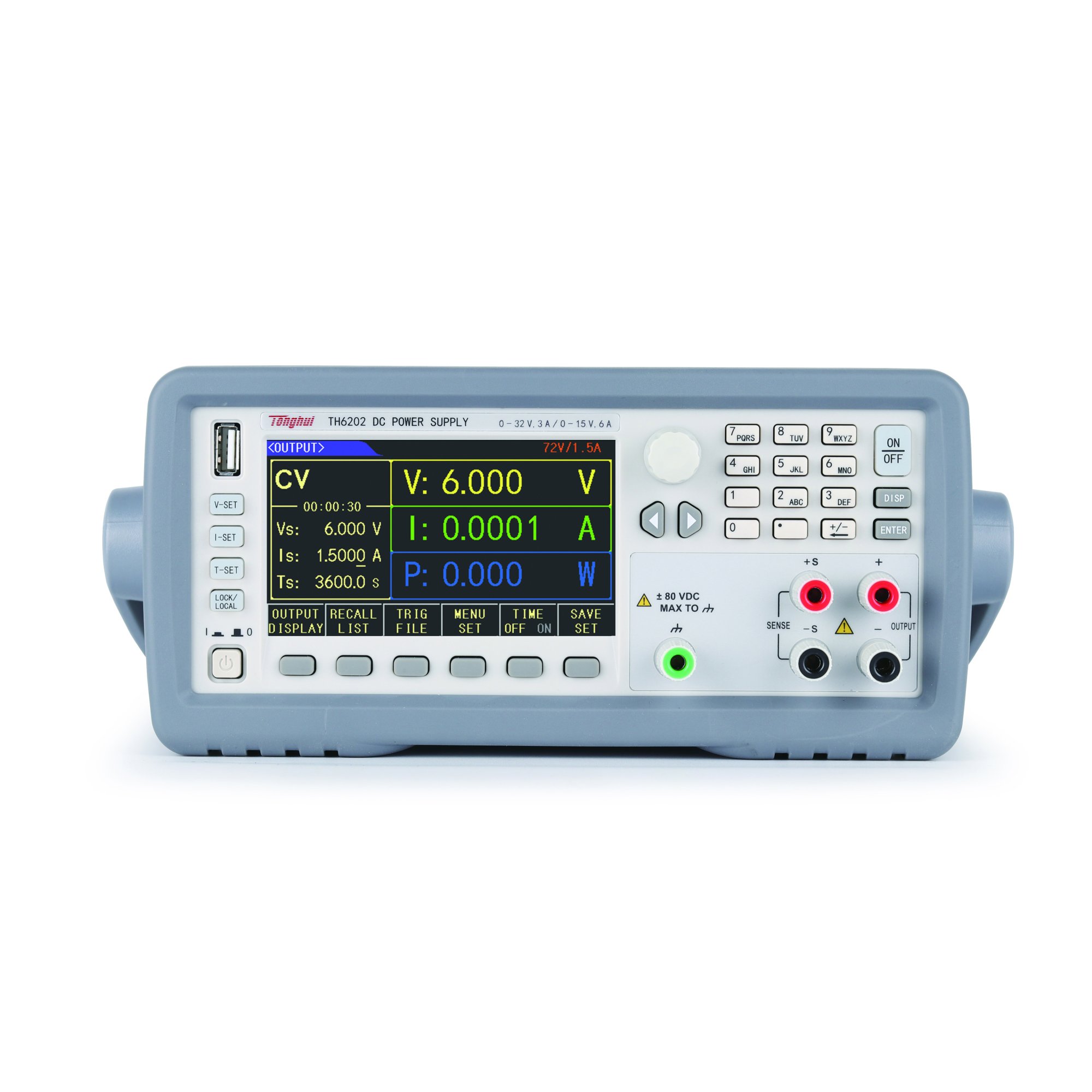

Линейный программируемый источник питания TH6201 — это высокоточный лабораторный источник постоянного тока с низким уровнем шума и стабильными выходными параметрами. Прибор оснащён цифровым управлением, функциями программирования, удалённого измерения и защитными механизмами, что делает его подходящим решением для разработки, тестирования и обслуживания электронных устройств.
Особенности
- Линейная архитектура питания обеспечивает высокую точность, стабильность выходного напряжения и низкий уровень пульсаций.
- Двухдиапазонный выход для гибкой настройки параметров питания.
- Удобное управление через 4,3-дюймовый TFT LCD-дисплей с разрешением 480×272 пикселя.
- Поддержка интерфейсов управления на китайском и английском языках.

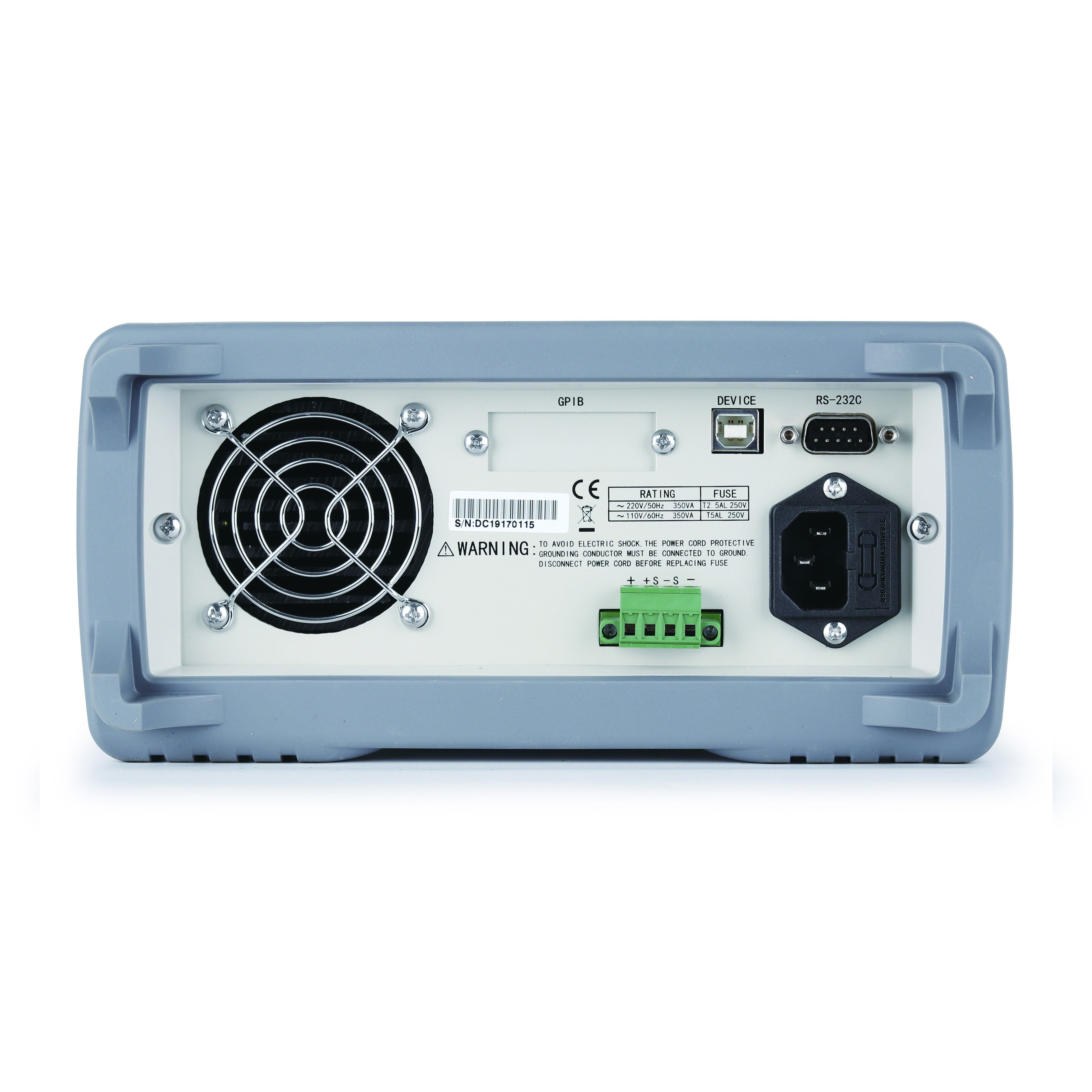

- Компактный корпус формата 1/2 2U с доступом к выходным и измерительным клеммам на передней и задней панелях.
- Настройка параметров с помощью многофункционального энкодера и цифровой клавиатуры.
- 100 ячеек памяти для сохранения и быстрого вызова настроек.
- Функция программируемого вывода: до 10 файлов последовательностей, до 100 тестовых шагов в каждом файле, поддержка циклического выполнения программ.
- Таймерный режим работы с настройкой времени от 0,1 до 99999,9 секунд.
- Функция удалённого измерения (Remote Sense) для компенсации падения напряжения на проводах.
- Независимое управление включением и отключением выхода.
- Защита от перенапряжения (OVP) и превышения выходного тока (OCP).
- Интеллектуальная система охлаждения с автоматической регулировкой скорости вентилятора.
- Поддержка стандартного протокола связи SCPI для интеграции в автоматизированные системы тестирования.
- Возможность мониторинга и управления через компьютерное программное обеспечение.
- Обновление прошивки через USB-накопитель.
- Функция сохранения снимков экрана для удобной фиксации результатов измерений.
Области применения
- Лабораторные исследования и разработка электронных устройств.
- Проверка и отладка схем на этапе проектирования (НИОКР).
- Тестирование компонентов, модулей и готовых электронных систем.
- Контроль качества и техническое обслуживание оборудования на производстве.
- Автоматизированные испытательные стенды и системы тестирования.
- Проверка и настройка автомобильной электроники и силовых систем.
- Тестирование солнечных панелей и фотогальванических систем.
- Учебные и инженерные лаборатории.
|
Параметр |
Значение |
|||
|
Модель |
TH6202 |
|||
|
Номинальная мощность (0℃-40℃) |
Канал/Диапазон |
Диапазон 1 |
Диапазон 2 |
|
|
Напряжение |
0-32 В |
0-15 В |
||
|
Ток |
0-3 А |
0-6 А |
||
|
Мощность |
96 Вт |
90 Вт |
||
|
Регулирование нагрузки ± (% выходной мощности+смещение) |
Напряжение |
≤0.01%+3 мВ |
||
|
Ток |
≤0.01%+2 мА |
|||
|
Регулировка мощности ± (% выходной мощности+смещение) |
Напряжение |
≤0.01%+3 мВ |
||
|
Ток |
≤0.01%+2 мА |
|||
|
Разрешение программирования |
Напряжение |
1 мВ |
||
|
Ток |
0.1мА |
|||
|
Разрешение обратного считывания значений |
Напряжение |
1 мВ |
||
|
Ток |
0.1мА |
|||
|
Точность по годам (25℃± 5℃) ± (% показания+погрешность) |
Программирование |
Напряжение |
≤0.04%+8 мВ |
|
|
Ток |
≤0.1%+5 мА |
|||
|
Обратное считывание |
Напряжение |
≤0.04%+8 мВ |
||
|
Ток |
≤0.1%+5 мА |
|||
|
Пульсации и шумы (20 Гц-20 МГц) |
Напряжение нормального сигнала |
≤4 mVp-p/1 mVrms |
||
|
Ток нормального сигнала |
<7 mArms |
|||
|
Ток синфазного сигнала |
<1.5 µArms |
|||
|
Переходный сигнал |
<50 мкс (время, необходимое для возврата выходного сигнала в пределах 75 мВ при изменении выходного тока от полной шкалы до половины или от половины до полной шкалы) |
|||
|
Время нарастания (10% — 90%) |
<90 мс |
|||
|
Время падения (90% — 10%) |
<200 мс |
|||
|
Точность последовательной и параллельной установки значений |
Напряжение |
------ |
||
|
Ток |
------ |
|||
|
Таймер |
0,1 ~ 99999,9 секунд |
|||
|
Память |
10 групп триггерного выхода, 100 шагов для каждой группы, 100 наборов настроек памяти |
|||
|
Интерфейс |
RS232, USB HOST, USB DEVICE |
|||
|
Размер |
236×111×426 мм |
|||
|
Вес |
8.1 кг |
|||
