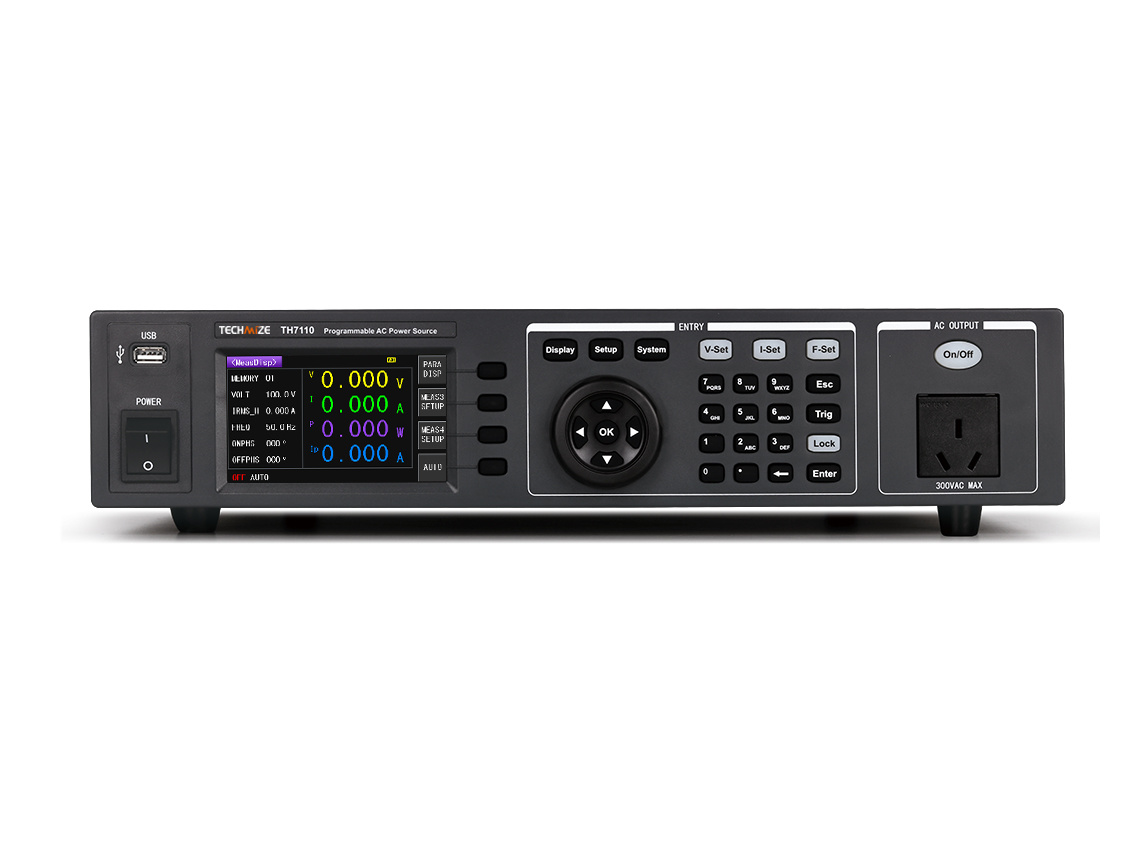

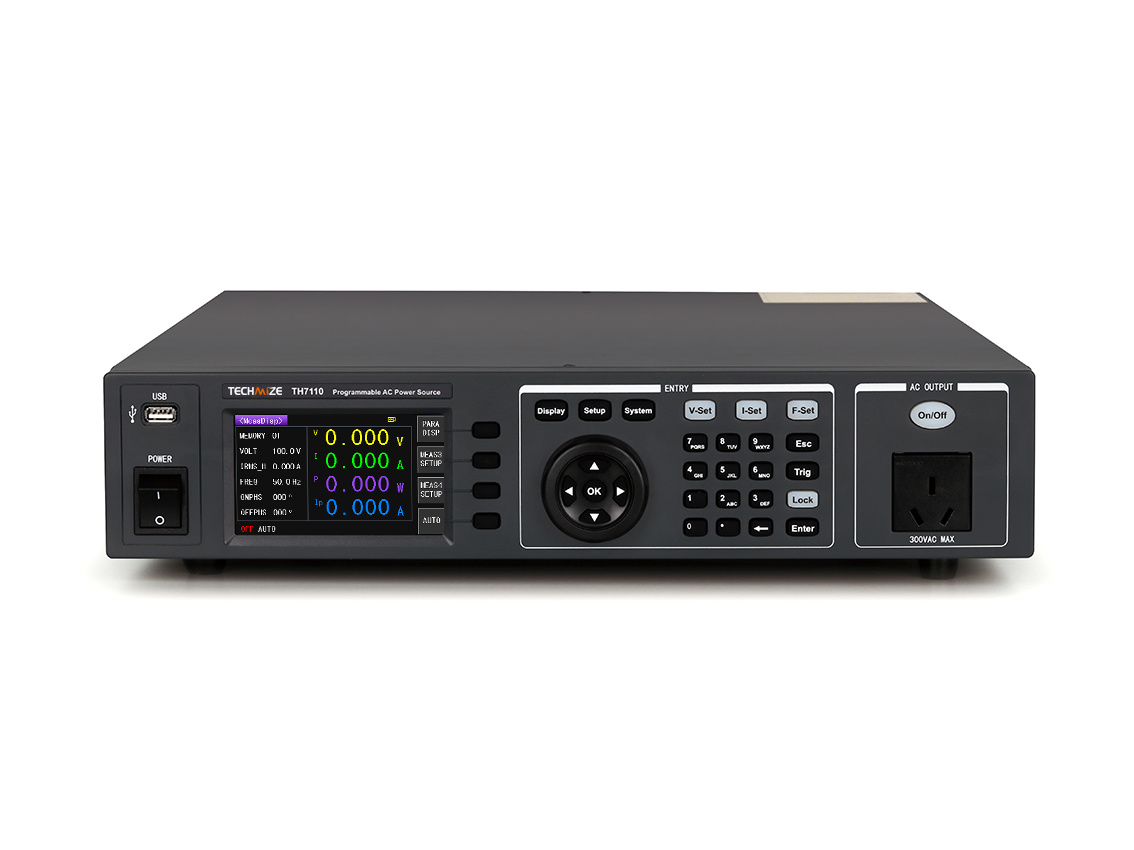

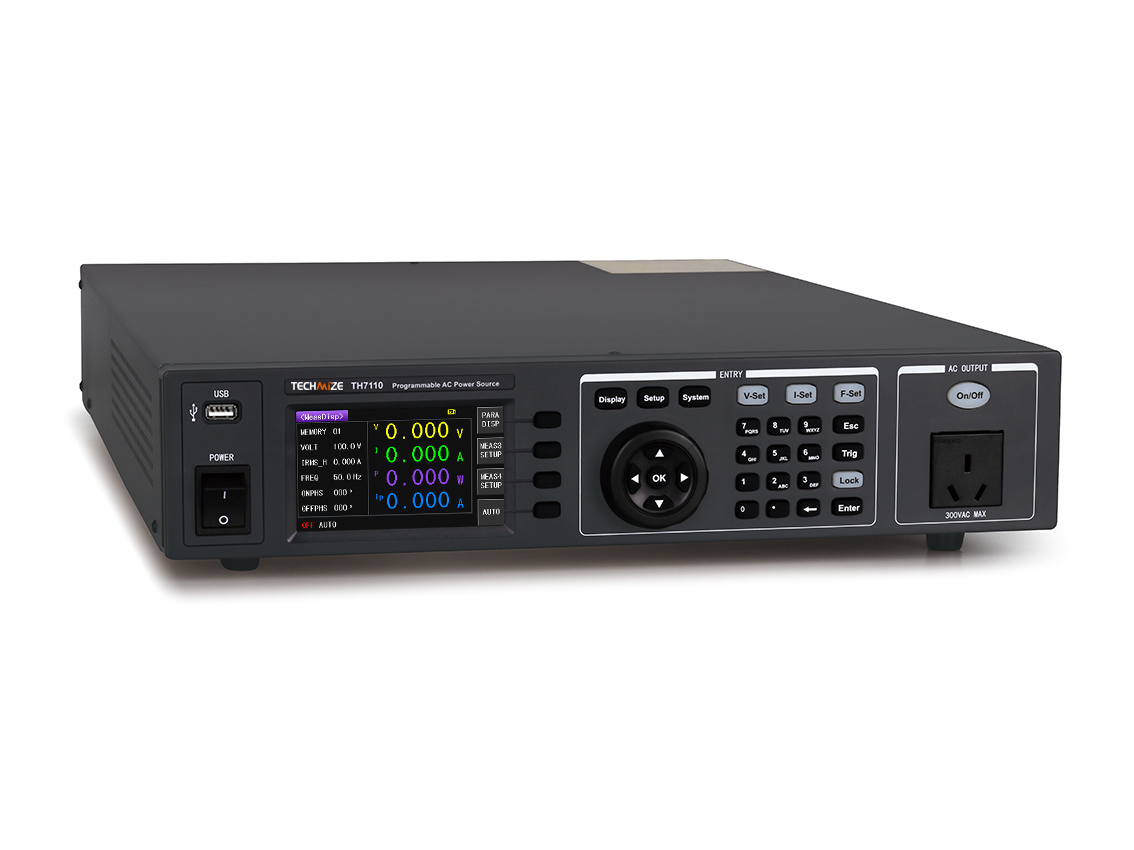

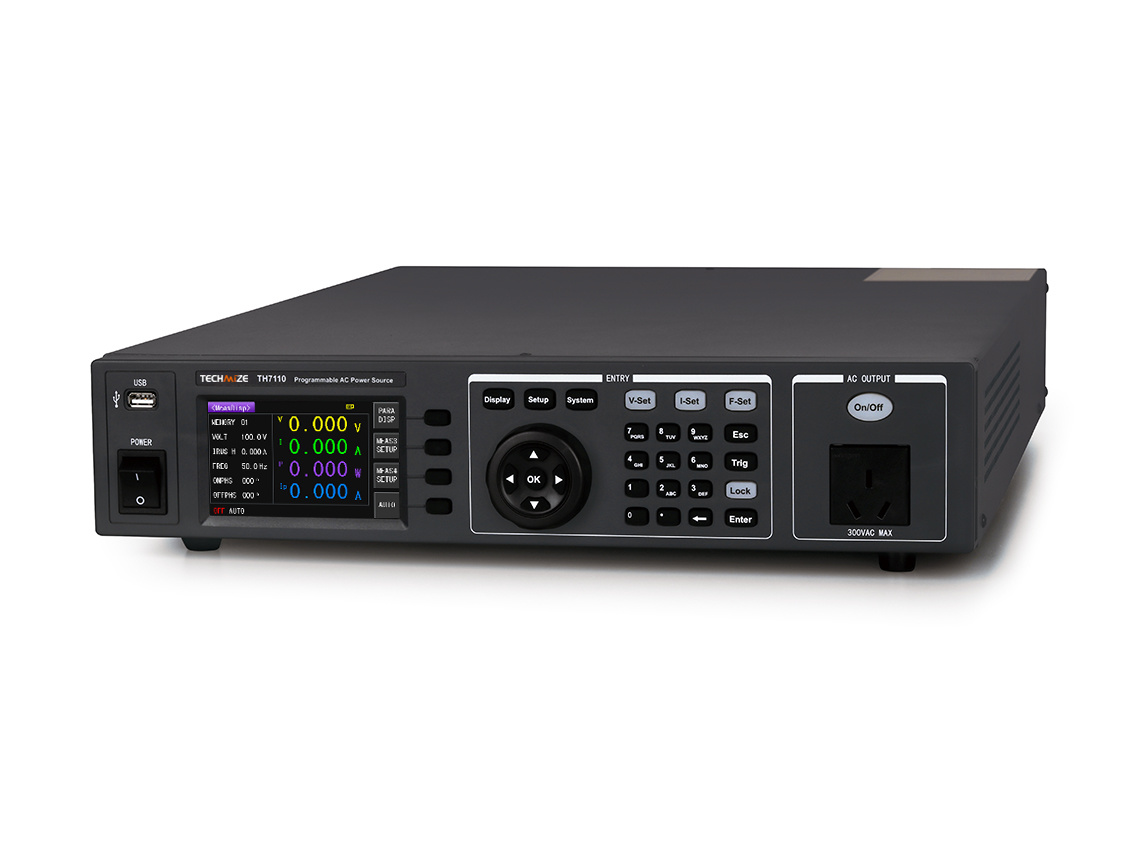

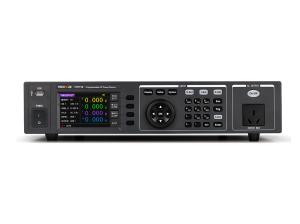

Номинальная мощность 1000 Вт, выходное напряжение 0-300 В, выходная частота 45.0 Гц-500 Гц. Дисплей: 24-битный цветной LCD экран размером 4.3 дюйма с разрешением 480×272. Ручное/программируемое управления параметрами выходного сигнала. Измеряемые параметры: напряжение, ток, ток (пик-пик), мощность, коэффициент мощности, частота. Вместимость памяти: ручной режим - 50 групп; программное управление - 50 групп, 9 шагов на группу. Множественные режимы защиты: HI-A, OVP, LVP, OCP, OPP, OTP. Интерфейс: RS232, USB HOST, USB DEVICE, REMOTE, GPIB (опция).
Линейный источник питания TH7110 — программируемый лабораторный источник питания постоянного тока с линейной схемой стабилизации, предназначенный для питания, испытаний и диагностики электронных устройств, силовых модулей и промышленного оборудования. Благодаря высокой выходной мощности, низкому уровню шумов и пульсаций прибор обеспечивает стабильное питание чувствительной электронной аппаратуры и подходит как для научно-исследовательских работ, так и для производственного контроля.
Источник питания TH7110 оснащён цветным сенсорным дисплеем с интуитивно понятным интерфейсом и поддерживает ручное и программное управление. Возможность сохранения пользовательских настроек, создание программ испытаний и развитая система защит делают прибор удобным решением для лабораторий, сервисных центров и автоматизированных испытательных комплексов.
Ключевые особенности
- Линейная схема стабилизации с низким уровнем шумов и минимальными пульсациями выходного напряжения
- Высокий выходной ток до 10 А для питания мощных электронных устройств и узлов
- Цветной 4,3-дюймовый ЖК-дисплей с разрешением 480×272 и сенсорным управлением
- Интерфейс пользователя на китайском и английском языках
- Удобная настройка параметров с помощью цифровой клавиатуры и энкодера с режимами грубой и точной регулировки
- Ручной и программный режимы работы
- Поддержка временного режима подачи напряжения, импульсного режима и режима формирования выбросов
- Выходные клеммы на передней панели для быстрого подключения нагрузки
- Автоматическое сохранение пользовательских параметров после отключения питания
- Память на 50 пользовательских настроек и 50 программ с последовательностью до 9 шагов
- Поддержка обновления встроенного программного обеспечения через USB
- Комплексная система защиты: ограничение выходного тока, OVP, LVP, OCP, OPP и OTP
- Интеллектуальное двухступенчатое управление системой охлаждения

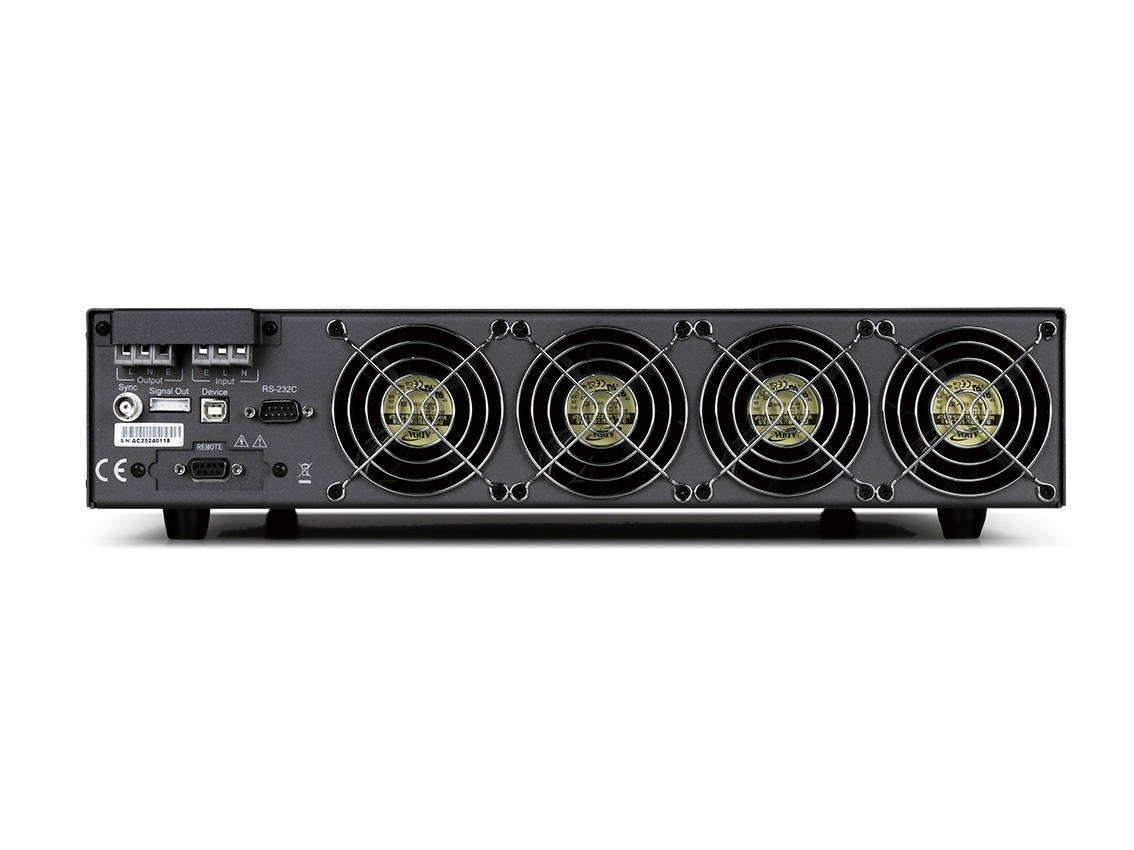

- Удалённые входы и выходы для интеграции в автоматизированные испытательные системы
- Высокая стабильность выходных параметров при длительной непрерывной эксплуатации
Области применения
- Разработка, настройка и испытания электронных устройств
- Питание силовой электроники, преобразователей и электронных модулей
- Испытания электродвигателей, трансформаторов и источников питания
- Контроль качества продукции на производственных предприятиях
- Научно-исследовательские и учебные лаборатории
- Телекоммуникационное оборудование и промышленные системы автоматизации
- Испытания аудио-, видео- и измерительной аппаратуры
- Проверка оборудования на соответствие требованиям электромагнитной совместимости (ЭМС)
- Автоматизированные испытательные стенды и производственные линии
|
Параметр |
Значение |
|
|
Модель |
ТН7110 |
|
|
Выходные параметры |
||
|
Номинальная мощность |
1000 Вт |
|
|
Выходное напряжение |
0-300 В |
|
|
Выходная частота |
45.0 Гц-500 Гц |
|
|
Максимальный ток (RMS) |
0-150 В |
8.4 А |
|
0-300 В |
4.2 А |
|
|
Максимальный ток (Peak) |
0-150 В |
33.6 А |
|
0-300 В |
16.8 А |
|
|
Коэффициент гармонических искажений (THD) |
при 45.0-500 Гц, ≤ 0.5% (резистивная нагрузка) |
|
|
Общие параметры |
Фаза |
1Ø/2 Вт |
|
Крест-фактор |
≥4 |
|
|
Скорость корректировки линейности |
0.1%±10% |
|
|
Регулировка нагрузки |
0.5% (резистивная нагрузка) |
|
|
Время отклика |
<100 мкс |
|
|
Установка параметров |
||
|
Напряжение |
-300 В |
|
|
Разрешение/Точность |
0.1 В/±0.5%+2 digits |
|
|
Частота |
45.0 Гц-500 Гц |
|
|
Разрешение/Точность |
<100 Гц: 0.1 Гц; ≥100 Гц: 1 Гц/±0.02% |
|
|
Начальный/конечный фазовый угол |
- 359° |
|
|
Разрешение/Точность |
1°/±1°(45-65 Гц) |
|
|
Параметры измерения |
||
|
Напряжение |
- 300В |
|
|
Разрешение/Точность |
0.1 В/±0.5%+2 digits |
|
|
Частота |
45.0 Гц-500 Гц |
|
|
Разрешение/Точность |
<100 Гц: 0.1 Гц; ≥100 Гц: 1 Гц/±0.1 Гц |
|
|
Ток |
0-150 В |
0.000-8.400 А |
|
0-300 В |
0.000-4.200 А |
|
|
Разрешение |
0.001 А |
|
|
Точность |
±0.5%+5 digits |
|
|
Пиковый ток |
0-150 В |
0.00-33.60 А |
|
0-300 В |
0.00-16.80 А |
|
|
Разрешение |
0.01 А |
|
|
Точность |
±5%+2 digits |
|
|
Мощность |
Диапазон |
0-1000 Вт |
|
Разрешение |
0.1 Вт |
|
|
Точность |
±0.6%+5 digits |
|
|
Коэффициент мощности |
0.001-1.000 |
|
|
Разрешение/Точность |
0.001/±2%+2 digits |
|
