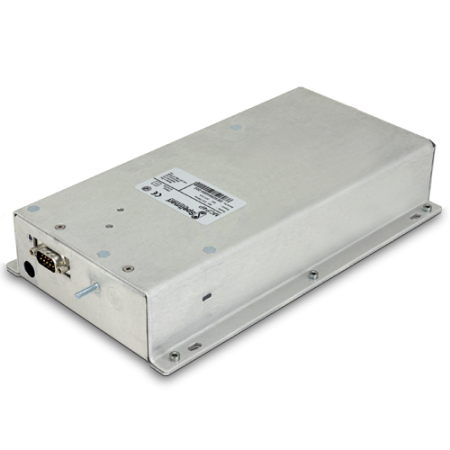

Модуль серии MCP4 компании Spellman — это хорошо регулируемый, высокопроизводительный DC-DC преобразователь с плавающим выходом 4 кВ @ 600 мкА, изоляция до 15 кВ. Низкий уровень пульсации на выходе устройств серии МСР4 делает их незаменимыми для применения в оборудовании для масс-спектроскопии, в том числе для электронных умножителей (ЭУ), микроканальных пластин (МКП), канальных электронных умножителей. Этот модуль снабжен экранированным металлическим корпусом, а выход высокого напряжения обеспечивается двумя экранированными коаксиальными кабелями длиной один метр. Модуль имеет дистанционное управление 0–10 В пост. тока = 0–100 % от номинального напряжения и контроль напряжения. Сигнал разрешения, соответствующий TTL, обеспечивает простое управление высоковольтным напряжением. Модуль специально разработан для минимизации перекрестных помех с источником высокого напряжения. Серия MCP4 может быть адаптирована под требования OEM-производителей.
Стандартные применения:
- Детекторы масс-спектрометрии
- Детекторы на микроканальных пластинах
- Электронные умножители
- Канальные электронные умножители
Характеристики:
- Плавающий, программируемый выход 4 кВ
- Изоляция выхода до 15 кВ
- Высокостабилизированный, с низким уровнем пульсации
- Контроль выходного напряжения
- Компактный экранированный металлический корпус
- Защита от дугового разряда и короткого замыкания
| Параметр | Значение |
|
Входное напряжение |
+24 В пост. тока ±5 % |
|
Входной ток |
700 мА максимум |
|
Выходное напряжение |
от 0 до 4 кВ, непрерывно регулируется во всем диапазоне |
|
Выходной ток |
максимум 600 мкА |
|
Ограничение по току |
максимум 1900 мкА |
|
Полярность |
Реверсивная полярность, обусловленная конструкцией |
|
Напряжение изоляции |
Суммарное до 15 кВ относительно земли П |
|
Нестабильность напряжения в сети |
50 ppm для изменения на линии в пределах ±5 % |
|
Нестабильность по нагрузке |
300 ppm при изменении нагрузки от 10 % до 100 % |
|
Программирование напряжения |
от 0 до 10 В = от 0 до 100 % номинального выходного напряжения |
|
Контроллер напряжения |
от 0 до 10 В = от 0 до 100 % номинального выходного напряжения, ±1 %, Zout = 10 кОм |
|
Точность |
±2 % |
|
Пульсации |
100 мВ pp |
|
Наводимые пульсации |
30 мВ pp, на соответствующем, правильно подключенном заземленном высоковольтном генераторе |
|
Температурный коэффициент |
20 ppm на °C |
|
Дрейф |
50 ppm, максимум в любой 8-часовой период при 40 °C |
|
Условия окружающей среды |
Диапазон температур: рабочая: от 0 °С до +50 °С, хранения: от -30 °С до +85 °С |
|
Охлаждение |
Конвекционное |
|
Размеры |
46 × 139 × 242 мм (В × Ш × Г) |
|
Масса |
1,75 кг |
|
Разъем интерфейса/питания |
9-контактная вилка разъема типа D |
|
Высоковольтный выходной кабель |
Положительной полярности: 1150 мм, несъемный, HRG58 коаксиальный высоковольтный кабель |
