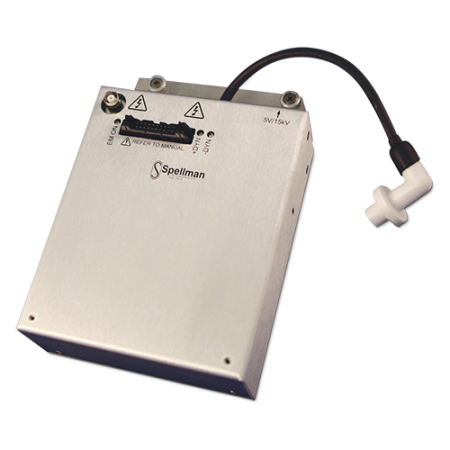

Блок MX10 Plus производства компании Spellman, соответствующий требованиям RoHS, обеспечивает хорошую стабилизацию, высокую эффективность, быстрое переключение полярности питания динода («горячее переключение» полярности осуществляется за 25 мс) и оснащен встроенным источником питания –2,3 кВ для электронного умножителя.
Низкий уровень пульсаций блока MX10 Plus характерен для топологии, благодаря которой продукты компании Spellman High Voltage становятся идеальным решением для масс-спектроскопии, особенно для детекторов систем безопасности, динодов, систем ионизации образцов, а также для капиллярного электрофореза и электростатической печати. Блок MX10 Plus был разработан специально для динодных детекторов.
Модуль MX10 Plus легко адаптируется к таким требованиям заказчика, как улучшенные показатели пульсаций или разные выходные напряжения и токи.
Типовые применения:
- Питание динодов
- Питание электронных умножителей
Характеристики:
- Скорость переключения полярности: ±10 кВ за 25 мс
- Интегрированный источник питания электронного умножителя
- Высокоточное аналоговое управление напряжением
- Высокая стабильность
- Низкий уровень пульсации и шумов
- Управление отключением высокого напряжения
- Соответствует требованиям ROHS
| Параметр | Значение |
|
Входное напряжение |
+15 В, ±0,75 В (пост. ток) |
|
Входной ток |
≤ 500 мA номинальный постоянный |
|
Температурный коэффициент |
≤ 100 ppm на 1 °C |
|
Условия окружающей среды |
Диапазон температур: |
|
Стабильность (при непрерывной работе) |
≤ 300 ppm в час после часового прогрева |
|
Защита |
Защита от дугового разряда и короткого замыкания |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИНОДА |
|
|
Выходное напряжение |
±10 кВ |
|
Выходной ток |
10 мкA |
|
Выходная полярность |
Переключается дистанционно логическим сигналом ТТЛ |
|
Скорость переключения |
Время выхода на 90 % при нагрузке 50 пФ — 25 мс |
|
Нестабильность напряжения |
Линейная: ≤ 0,02 % при изменении входного напряжения на 1,5 В |
|
Пульсации |
≤ 10 В (амплитуда) |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОННОГО УМНОЖИТЕЛЯ |
|
|
Выходное напряжение |
Фиксированное: от 0 до –2,3 кВ |
|
Выходная полярность |
Отрицательная |
|
Выходной ток |
≤ 230 мкA |
|
Нестабильность напряжения |
Линейная: ≤ 0,02 % при изменении входного напряжения на 1,5 В |
|
Пульсации |
≤ 200 мВ (амплитуда), 2,3 кВ при нагрузке 22 МОм |
|
Время нарастания выходного сигнала |
10 мс |
|
Время спада выходного сигнала |
10 мс |
|
Размеры |
50,8 мм × 134,6 мм × 203 мм (В × Ш × Г) |
|
Масса |
Около 1,5 кг |
|
Разъем интерфейса/питания |
20-контактный плоский ленточный разъем |
|
Выходной разъем |
±10 кВ: модифицированный разъем Alden #A200 –2,3 кВ: MHV Kings KV7915, монтируемый на панели, или аналогичный |
