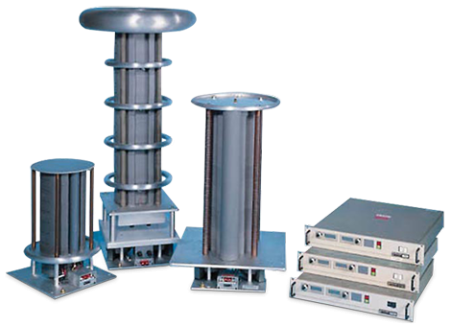

Высоковольтные источники питания серии SLS обеспечивают мощность до 2000 Вт при выходном напряжении в диапазоне от 160 до 360 кВ. В этих источниках используются резонансные инверторы с патентованными органами управления, обеспечивающими высокую надежность в жестких условиях эксплуатации. Блок высоковольтного умножителя имеет гибридную конструкцию, в которой сочетается надежная герметизация и наличие воздуха, что снижает общий размер устройства. Умножитель, состоящий из плотно прилегающих пластин с напряжением 20 кВ, позволяет гибко формировать блоки питания для различных конфигураций выходных параметров.
Типовые применения:
- Ионная имплантация
- Ускорители частиц
- Электронные пушки
Характеристики:
- Выходное напряжение 160–360 кВ
- Низкий уровень пульсаций
- Высокая стабильность
- Защита от сверхтока, перенапряжения и дуги
- Обнаружение дуги
- Малый вес и компактность
|
Параметр |
Значение |
|
Входное напряжение |
Стандарт: 220 В перем. тока ±10 %, 50/60 Гц при токе 8 А/фаза, три фазы |
|
Диапазон выходного напряжения |
200 кВ, 10,0 мА, 2000 Вт |
|
Нестабильность напряжения: |
ниже 0,05 % при заданном уровне колебаний в сети и колебаний нагрузки |
|
Пульсации |
0,1 % p-p максимального выходного напряжения |
|
Дистанционное управление напряжением |
от 0 до +10 В для изменения напряжения от 0 до максимального значения. Точность и повторяемость: 1 % макс. допустимого значения |
|
Дистанционное управление током |
от 0 до +10 В для изменения напряжения от 0 до максимального значения. Точность и повторяемость: 1 % макс. допустимого значения |
|
Контроллер напряжения |
от 0 до 10 В эквивалентно номинальному напряжению. Точность: 1 % показаний |
|
Контроллер ток |
от 0 до 10 В эквивалентно номинальному току. Точность: 1 % показаний |
|
Стабильность |
0,05 % в час после получасового прогрева. 0,05 % за 8 часов |
|
Плавный пуск |
Длительность плавного пуска: стандарт — 6 секунд |
|
Температурный коэффициент |
0,01 % на 1 °C |
|
Защита |
от скачков тока, перенапряжения, дуги, перегрева |
|
Обнаружение дуговых разрядов |
Если в течение 10 секунд происходит 8 дуговых разрядов, в несинхронном временном интервале, источник питания переходит в режим отключенного питания, а на дисплее диагностики на передней панели отображается отказ ARC (дуга) |
|
Условия окружающей среды |
Диапазон температур: |
|
Размеры |
Шасси инвертора: 8,9 см 48,3 см 48,3 см (В (2U) х Ш х Г) |
|
Расстояние от стека до привода |
2,5 метра ±0,1 м макс. |
|
Сигнальный разъем |
25-контактная вилка разъема типа «D», J3. |
|
Измерительные приборы |
Передняя панель, 3,5-разрядные цифровые индикаторы напряжения и тока |
