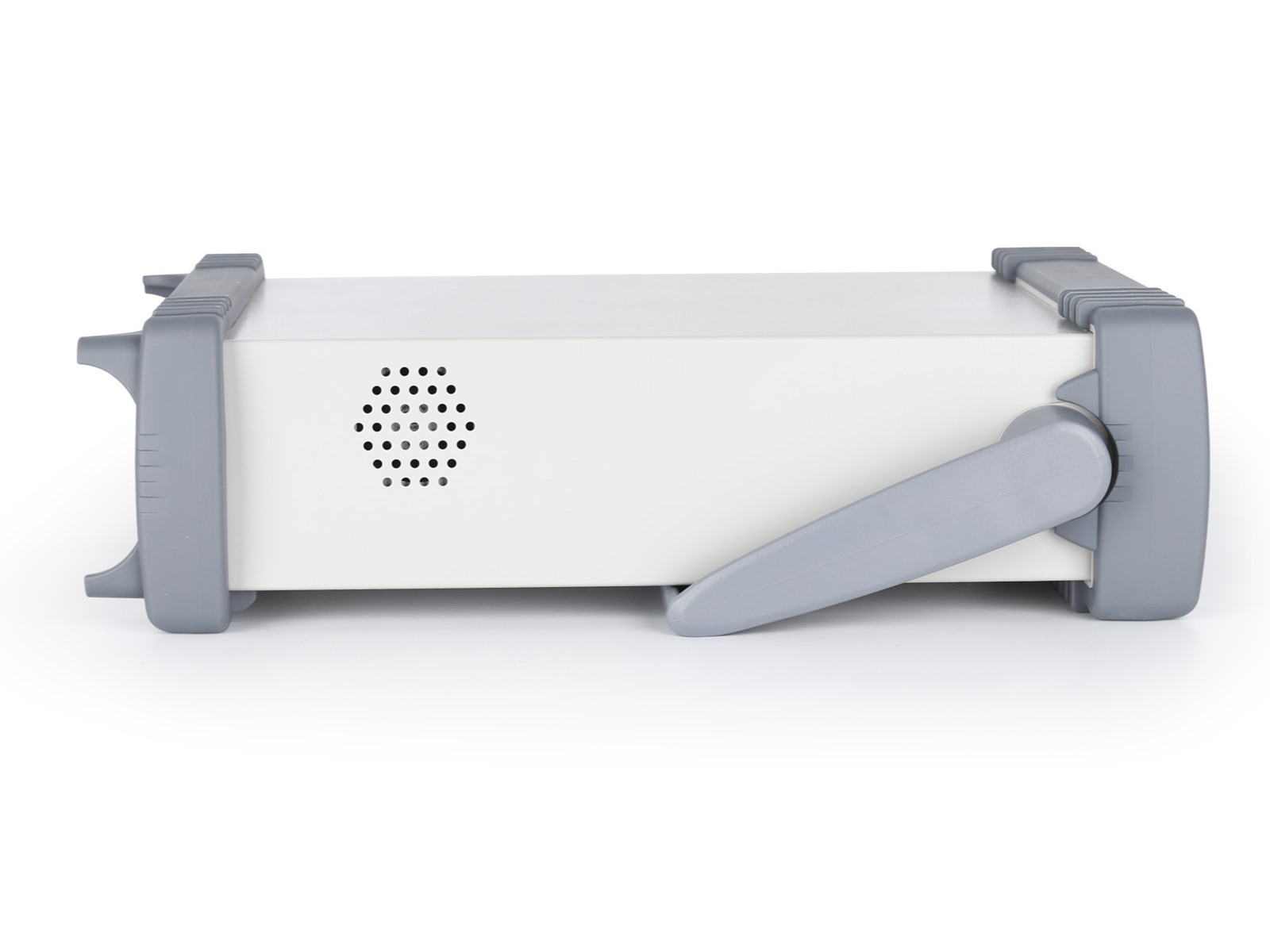

TH2516B — высокоточный измеритель сопротивления постоянному току

TH2516B — профессиональный измеритель сопротивления постоянному току, предназначенный для быстрого и точного измерения низких сопротивлений электронных компонентов, контактных соединений, кабелей, печатных плат и токоведущих элементов. Прибор обеспечивает основную погрешность до ±0,05% и разрешение 1 мкОм, что делает его эффективным инструментом для производственного контроля и лабораторных измерений.

Благодаря четырехпроводной схеме измерения (Kelvin), функции компенсации напряжения смещения и высокой скорости тестирования TH2516B обеспечивает стабильные и воспроизводимые результаты при измерении контактных сопротивлений, сопротивления проводников и соединений. Интерфейс Handler и цифровые интерфейсы позволяют легко интегрировать прибор в автоматизированные испытательные системы.

Основные возможности

• Основная погрешность измерения сопротивления — до ±0,05%.
• Диапазон измерений сопротивления — от 1 мкОм до 20 кОм.
• Минимальное разрешение — 1 мкОм.
• Четырехпроводная схема измерения (Kelvin) для исключения влияния сопротивления измерительных проводов и контактов.
• Режимы измерения сопротивления (R) и низковольтного тестирования (LPR).
• Режим низковольтного измерения для безопасного контроля чувствительных электронных компонентов.
• Компенсация напряжения смещения (OVC) для устранения влияния термо-ЭДС.
• Автоматическая коррекция нуля (0 ADJ).
• Максимальная скорость измерений — до 10 мс на одно измерение.
• Допусковый контроль (BIN) с десятью группами сортировки результатов.
• Статистическая обработка результатов (Cp, Cpk).
• Встроенная память для хранения до 30 пользовательских файлов настроек.
• Сохранение результатов измерений и снимков экрана на USB-накопитель.
• Автоматическое обновление встроенного программного обеспечения через USB Host.

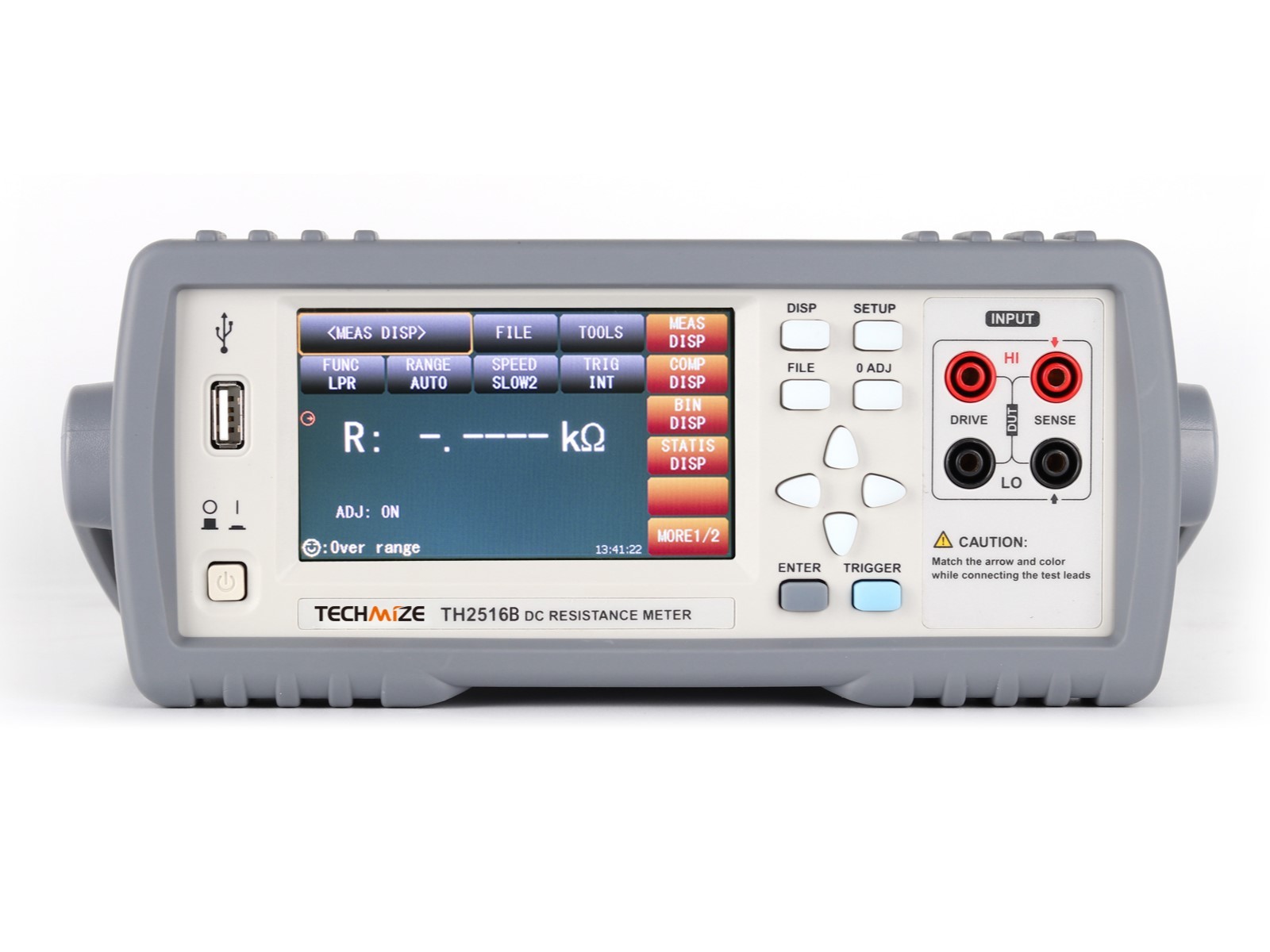

• Цветной 4,3-дюймовый сенсорный TFT-дисплей с разрешением 480 × 272 пикселя.

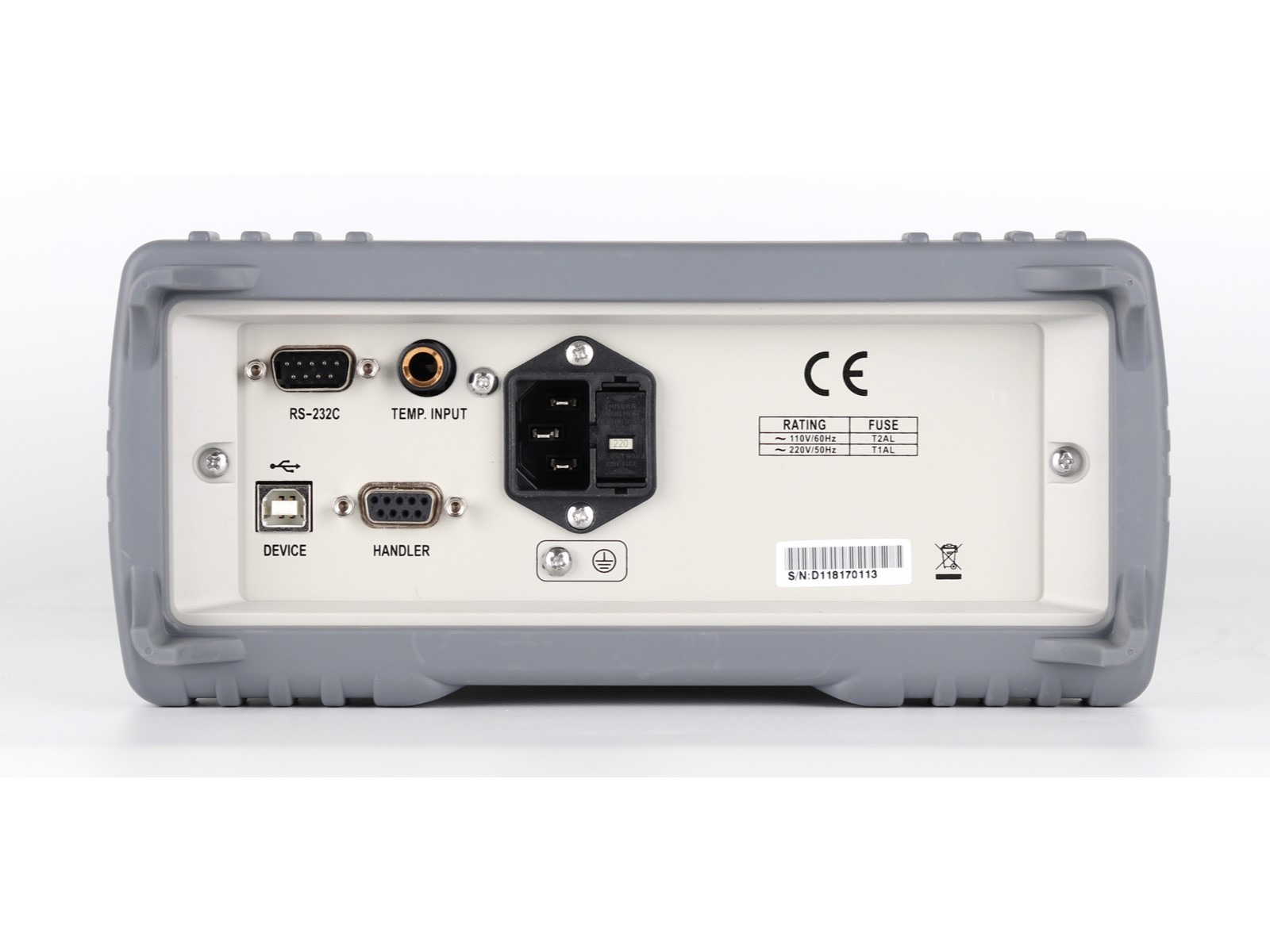

• Интерфейсы RS-232C, USB Device, USB Host и Handler для дистанционного управления и автоматизации испытаний.

Преимущества TH2516B

• Высокая точность — основная погрешность до ±0,05% обеспечивает достоверные результаты при контроле низкоомных компонентов.
• Разрешение 1 мкОм — позволяет измерять сопротивление контактов, проводников, шин, соединителей и других низкоомных объектов.
• Высокая скорость измерений — время тестирования до 10 мс делает прибор оптимальным для серийного производства и автоматизированного контроля.
• Четырехпроводная схема измерения — исключает влияние сопротивления измерительных проводов и контактных переходов.
• Автоматический контроль качества — встроенные функции BIN, Cp и Cpk позволяют быстро сортировать изделия и анализировать стабильность технологического процесса.
• Интеграция в автоматизированные системы — интерфейс Handler и цифровые интерфейсы обеспечивают простое подключение к испытательным стендам и производственным линиям.
• Удобство эксплуатации — сенсорный дисплей, память пользовательских настроек и возможность сохранения результатов значительно упрощают повседневную работу.

Области применения

• Измерение сопротивления контактов реле, переключателей, разъемов и коммутационных устройств.
• Контроль сопротивления обмоток трансформаторов, электродвигателей, катушек индуктивности и дросселей.
• Измерение сопротивления кабелей, проводников, шин и соединительных жгутов.
• Контроль качества печатных плат, металлизированных переходных отверстий и токоведущих дорожек.
• Испытания резисторов, предохранителей, сварных и паяных соединений.
• Производственный контроль изделий электронной, электротехнической и автомобильной промышленности.
• Испытательные лаборатории, сервисные центры и метрологические подразделения.
