TH2516A — высокоточный измеритель сопротивления постоянному току

TH2516A — высокоточный измеритель сопротивления постоянному току, предназначенный для контроля низкоомных компонентов, контактных соединений, кабельной продукции, печатных плат и других токоведущих элементов. Прибор сочетает высокую скорость измерений, основную погрешность до ±0,05% и разрешение 1 мкОм, обеспечивая надежный контроль качества как в лабораторных условиях, так и на производстве.

Прибор поддерживает режимы измерения сопротивления, низковольтного тестирования и температурного контроля. Функции температурной компенсации, компенсации напряжения смещения и статистической обработки результатов позволяют получать стабильные и воспроизводимые результаты даже при измерении сверхмалых сопротивлений. Благодаря интерфейсу Handler и цифровым интерфейсам TH2516A легко интегрируется в автоматизированные испытательные комплексы.

Основные возможности

• Основная погрешность измерения сопротивления — до ±0,05%.
• Диапазон измерений сопротивления — от 10 мкОм до 200 кОм.
• Минимальное разрешение — 1 мкОм.
• Четырехпроводная схема измерения (Kelvin) для минимизации влияния сопротивления измерительных проводов.
• Режимы измерения сопротивления (R), низковольтного сопротивления (LPR) и температуры (T).
• Режим низковольтного тестирования для безопасного контроля чувствительных электронных компонентов.
• Температурная компенсация (TC) и температурное приведение результатов (Δt).
• Компенсация напряжения смещения (OVC) и автоматическая коррекция нуля (0 ADJ).
• Высокая скорость измерений — до 20 мс на одно измерение.
• Допусковый контроль (BIN) с десятью группами сортировки результатов.
• Статистический анализ результатов (Cp, Cpk).
• Хранение до 30 пользовательских файлов настроек.
• Сохранение результатов измерений и снимков экрана на USB-накопитель.
• Автоматическое обновление встроенного программного обеспечения через USB Host.
• Цветной 4,3-дюймовый сенсорный TFT-дисплей с разрешением 480 × 272 пикселя.

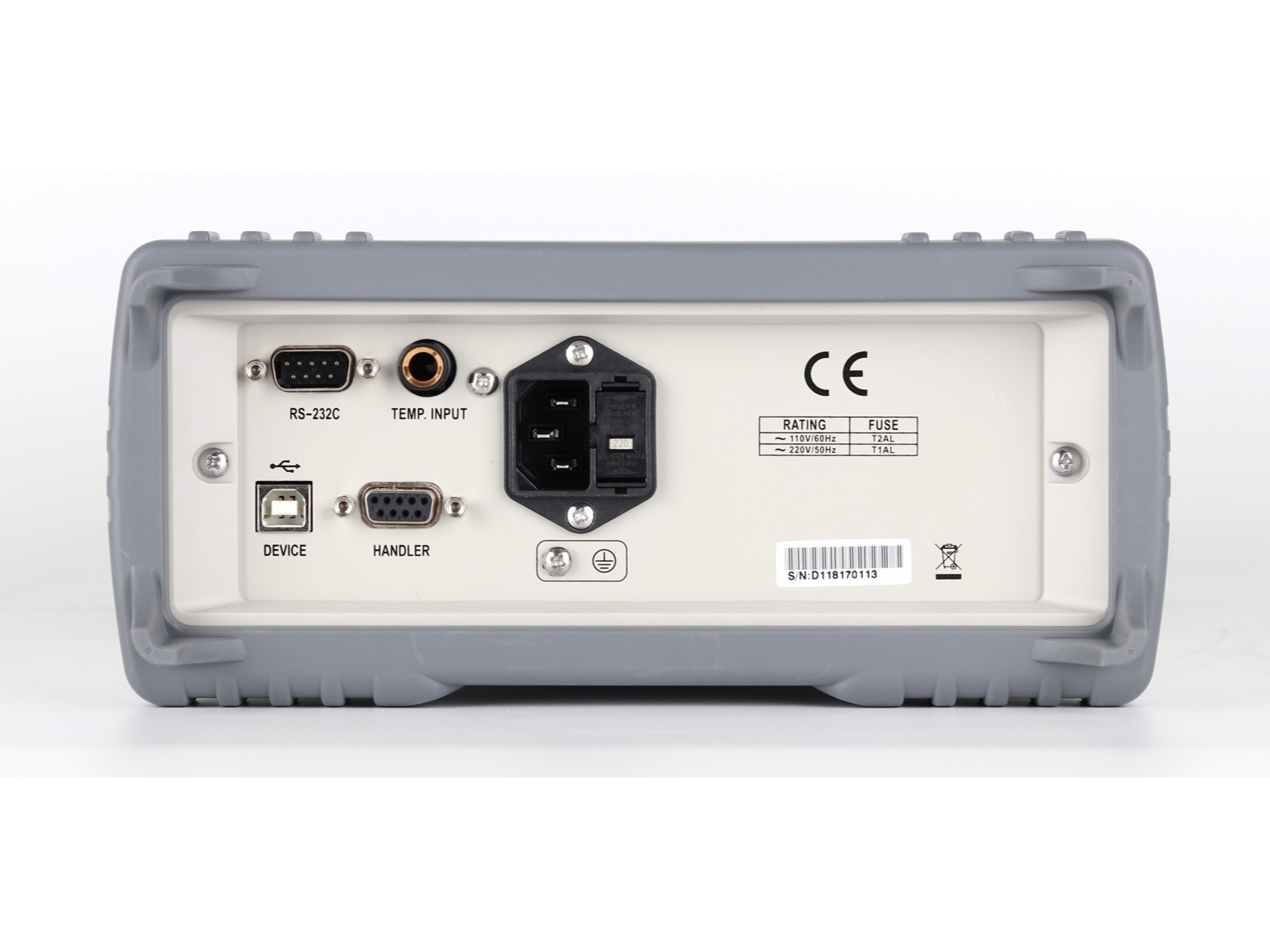

• Интерфейсы RS-232C, USB Device, USB Host и Handler для дистанционного управления и автоматизации испытаний.
• Соответствие требованиям стандарта LXI Class C.

Преимущества TH2516A

• Высокая точность измерений — основная погрешность до ±0,05% обеспечивает надежный контроль низкоомных компонентов.
• Разрешение 1 мкОм — позволяет измерять сопротивление контактов, шин, проводников, соединителей и обмоток с высокой детализацией.
• Быстрое тестирование — время измерения до 20 мс позволяет использовать прибор в условиях массового производства и автоматизированного контроля.
• Стабильность результатов — функции TC, Δt, OVC и автоматическая коррекция нуля минимизируют влияние температуры и паразитных напряжений.
• Расширенные возможности сортировки — поддержка десяти групп BIN ускоряет контроль качества и автоматическую классификацию изделий.
• Интеграция в производственные линии — интерфейс Handler и цифровые интерфейсы позволяют использовать прибор в составе автоматизированных испытательных комплексов.
• Удобство эксплуатации — сенсорный дисплей, память пользовательских настроек, сохранение данных и снимков экрана значительно упрощают ежедневную работу.

Области применения

• Измерение сопротивления контактов реле, переключателей, разъемов и коммутационных устройств.
• Контроль сопротивления обмоток трансформаторов, электродвигателей, дросселей и катушек индуктивности.
• Измерение сопротивления кабелей, проводников, токоведущих шин и соединительных жгутов.
• Контроль качества печатных плат, металлизированных переходных отверстий и токоведущих дорожек.
• Испытания резисторов, предохранителей, силовых соединений и других низкоомных электронных компонентов.
• Производственный контроль изделий электронной, электротехнической и автомобильной промышленности.
• Испытательные лаборатории, сервисные центры и метрологические подразделения.
