TH2692 — высокоточный измеритель сопротивления изоляции и тока утечки

TH2692 — современный измеритель сопротивления изоляции, предназначенный для испытаний электронных компонентов, аккумуляторных элементов, полупроводниковых приборов, диэлектрических материалов и изделий новой энергетики. Прибор обеспечивает измерение сопротивления изоляции до 100 ГОм при испытательном напряжении до 1000 В, поддерживает измерение тока утечки и оснащен специализированными режимами контроля четырехконтактных соединений и обнаружения микрокоротких замыканий аккумуляторных элементов.

Высокая скорость измерений, программируемые режимы испытаний, широкий набор интерфейсов и возможность интеграции в автоматизированные системы делают TH2692 эффективным инструментом для лабораторий, производственных предприятий и исследовательских центров.

Основные возможности

• Программируемое испытательное напряжение от 1 до 1000 В.
• Диапазон измерения сопротивления изоляции от 10 кОм до 100 ГОм.
• Максимальный испытательный ток до 2,4 мА.
• Минимальное время одного измерения — около 50 мс.
• Одновременное измерение сопротивления изоляции и тока утечки.
• Функция четырехконтактного измерения для повышения точности контроля.
• Специализированный режим обнаружения коротких и микрокоротких замыканий аккумуляторных элементов.
• Допусковый контроль (BIN) с сортировкой результатов по сопротивлению и току.
• Встроенная память на 16 пользовательских файлов настроек для быстрого переключения между различными режимами испытаний.

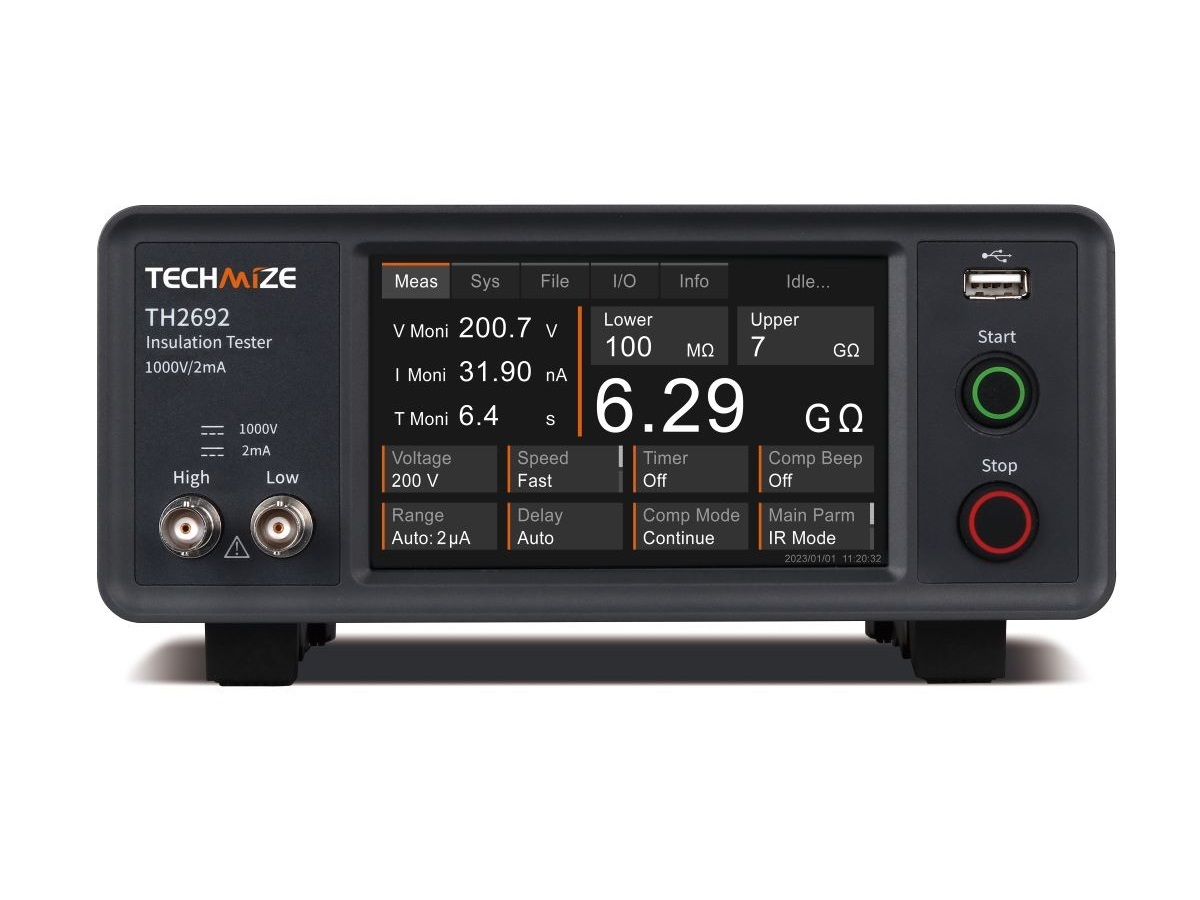

• Цветной 5-дюймовый емкостный сенсорный дисплей с разрешением 800 × 480 пикселей.

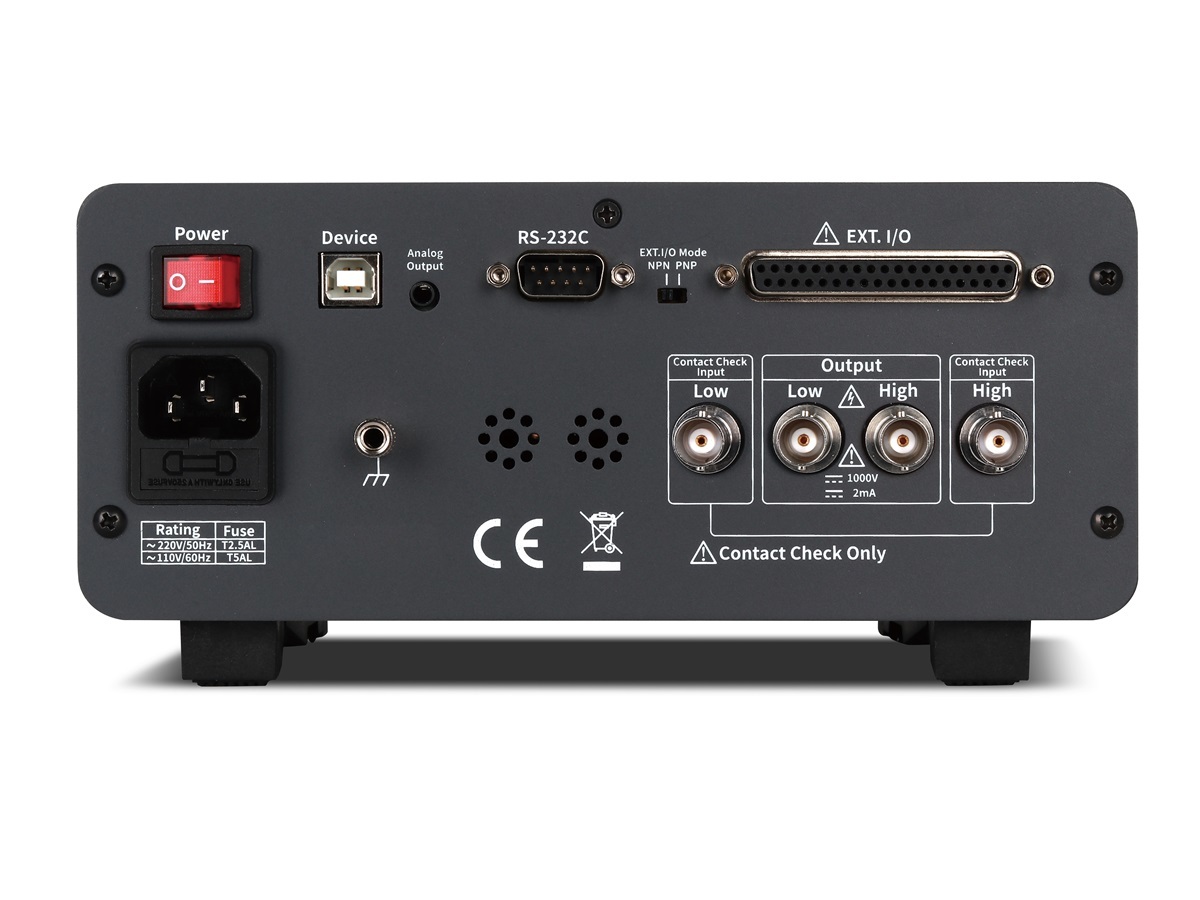

• Интерфейсы USB Device, USB Host, RS-232C, EXT I/O и аналоговый выход для подключения к автоматизированным системам испытаний.
• Поддержка дистанционного управления и интеграции в производственные линии контроля качества.

Преимущества TH2692

• Оптимизирован для испытаний аккумуляторов — специальный режим обнаружения микрокоротких замыканий позволяет выявлять скрытые дефекты литиевых элементов еще на этапе производства.
• Высокая точность измерений — четырехконтактная схема измерения снижает влияние сопротивления измерительных проводов и контактных соединений.
• Испытательное напряжение до 1000 В — подходит для контроля широкого спектра электронных компонентов, материалов и электротехнических изделий.
• Высокая производительность — время измерения около 50 мс обеспечивает эффективный серийный контроль продукции.
• Готовность к автоматизации — поддержка интерфейсов RS-232C, EXT I/O, USB и аналогового выхода позволяет легко интегрировать прибор в автоматизированные испытательные комплексы.
• Быстрое переключение между изделиями — встроенная память на 16 файлов испытаний ускоряет перенастройку оборудования при смене типа продукции.
• Удобство эксплуатации — сенсорный дисплей с интуитивным интерфейсом обеспечивает простую настройку параметров испытаний и контроль результатов.

Области применения

• Контроль сопротивления изоляции и тока утечки электронных компонентов.
• Испытания литиевых аккумуляторов, аккумуляторных модулей и элементов систем накопления энергии.
• Обнаружение микрокоротких замыканий аккумуляторных элементов на производстве.
• Измерение сопротивления изоляции конденсаторов, резисторов, диодов, транзисторов, реле, переключателей и датчиков.
• Испытания полупроводниковых материалов, тонкопленочных структур, MEMS-устройств и оптоэлектронных компонентов.
• Исследование диэлектрических, полимерных, керамических, композиционных и наноматериалов.
• Контроль параметров солнечных элементов и устройств силовой электроники.
• Научно-исследовательские лаборатории, испытательные центры и предприятия электронной промышленности.
