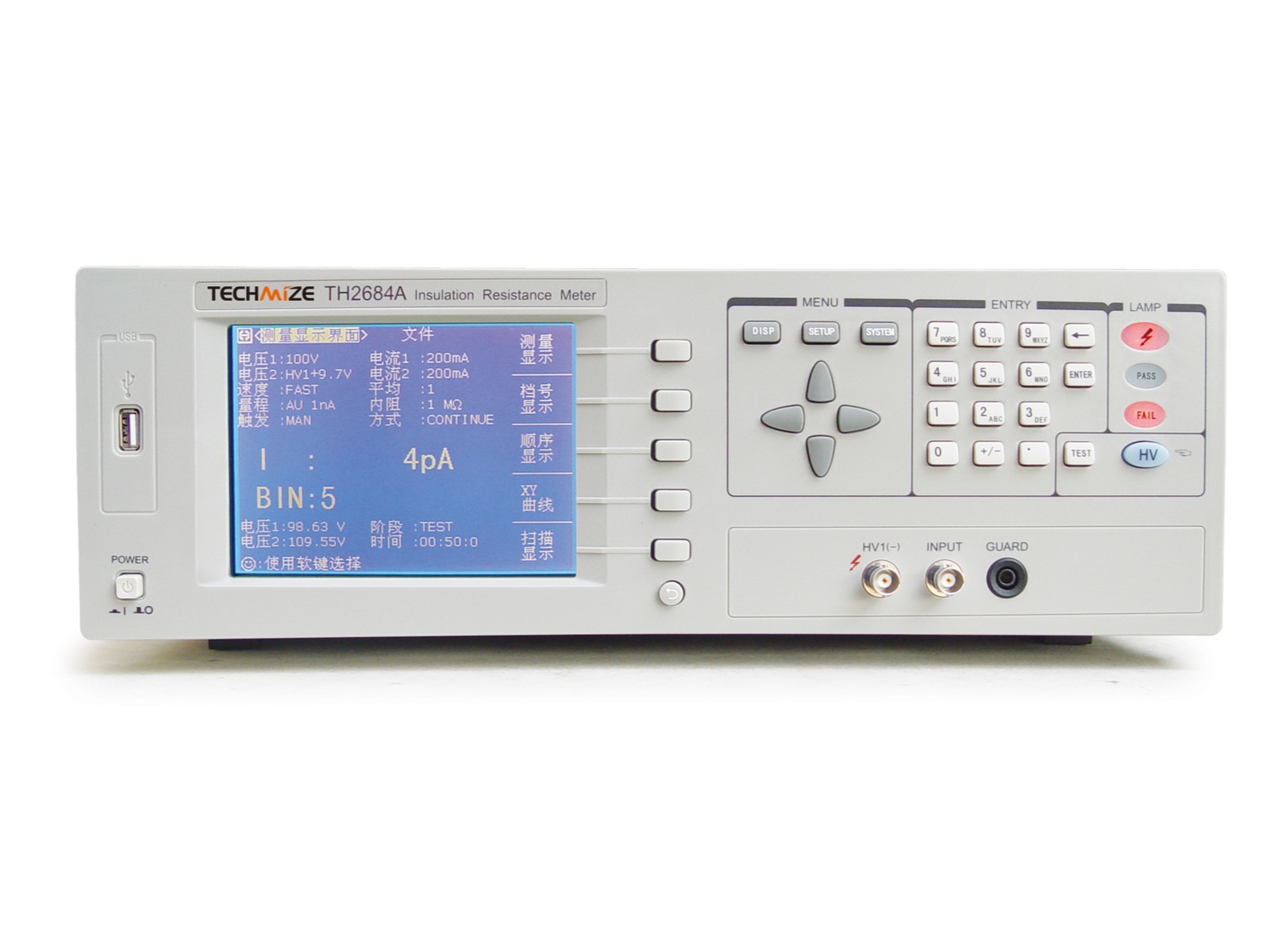

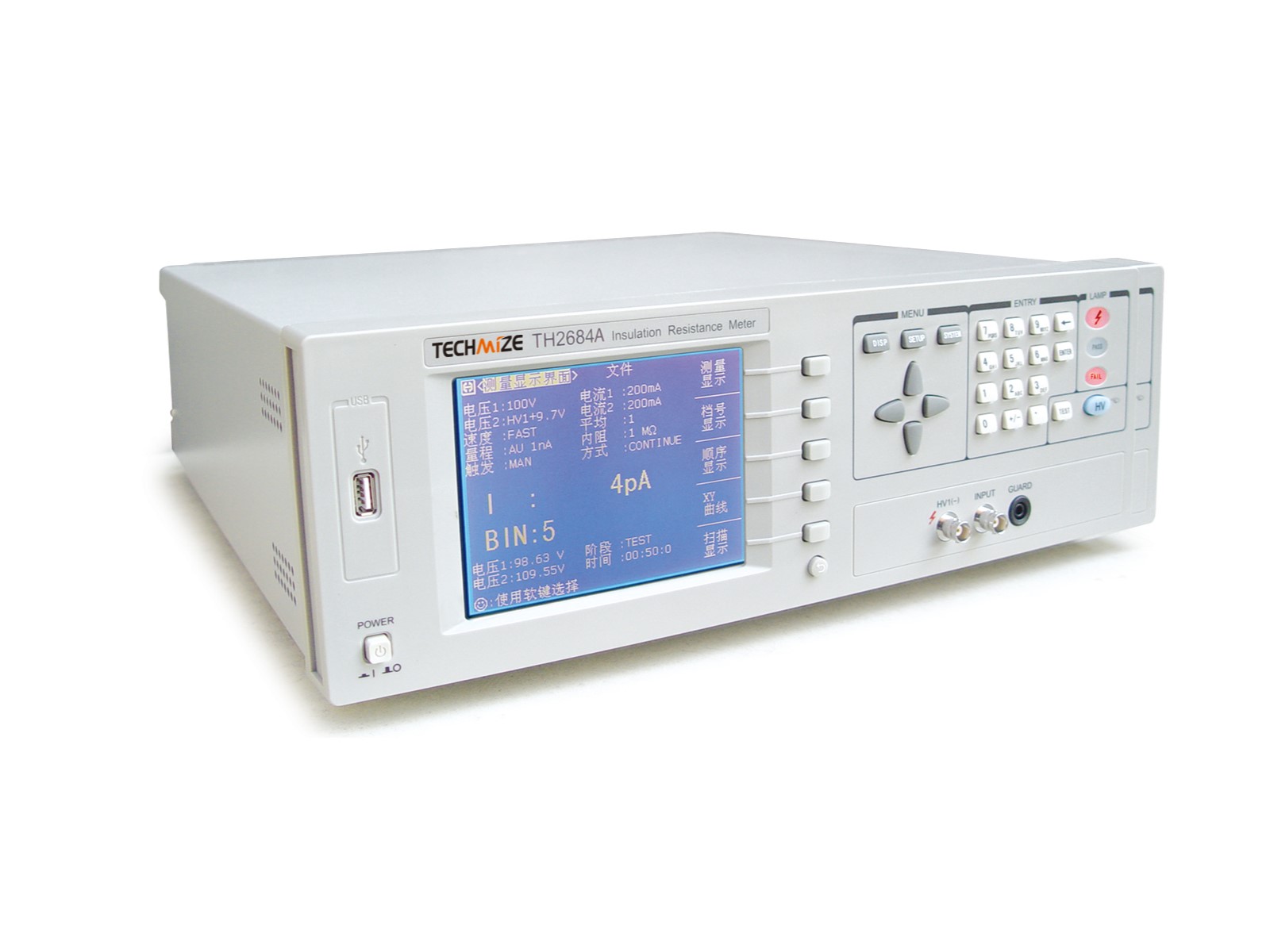

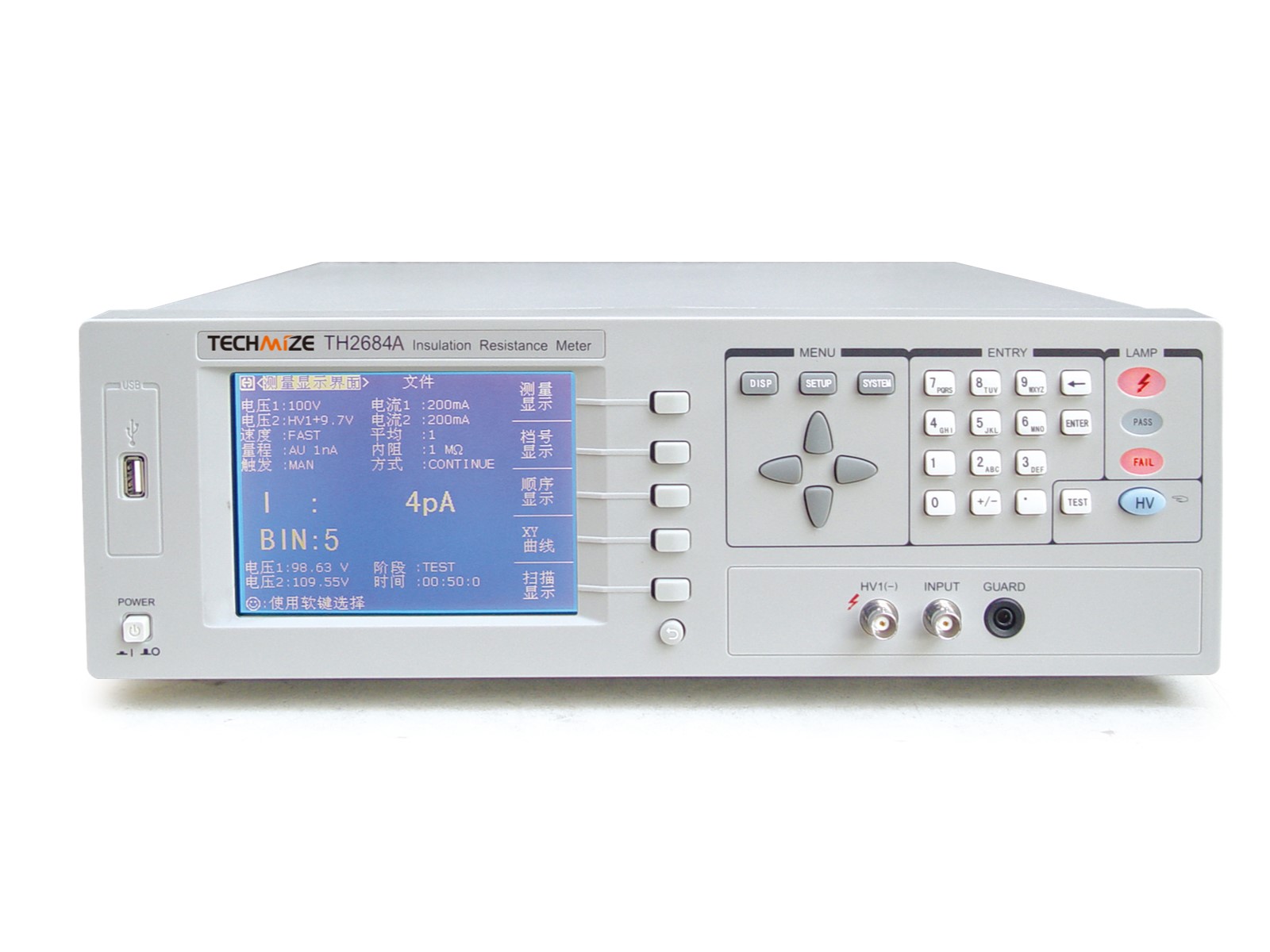

TH2684A — прецизионный измеритель сопротивления изоляции до 100 ТОм

TH2684A — высокоточный измеритель сопротивления изоляции профессионального класса, предназначенный для испытаний электронных компонентов, конденсаторов, кабельной продукции, электротехнического оборудования и диэлектрических материалов. Прибор обеспечивает измерение сопротивления изоляции до 100 ТОм при испытательном напряжении до 1000 В, поддерживает измерение сверхмалых токов утечки от 10 пА и оснащен мощной системой зарядки для корректного тестирования высокоемкостных объектов.

Благодаря высокой скорости измерений, программируемым испытательным последовательностям, построению графиков изменения сопротивления и тока утечки, а также широким возможностям автоматизации TH2684A подходит для применения в научно-исследовательских лабораториях, производственных предприятиях и испытательных центрах.

Основные возможности

• Программируемое испытательное напряжение от 10 до 1000 В.
• Диапазон измерения сопротивления изоляции от 10 кОм до 100 ТОм.
• Измерение сверхмалых токов утечки от 10 пА.
• Основная погрешность измерения сопротивления — до ±2% (при сопротивлении менее 1 ТОм).
• Высокая скорость измерений — до 100 измерений в секунду.
• Мощная система зарядки для испытаний высокоемкостных компонентов и материалов.
• Три уровня зарядного тока: 2 мА, 25 мА и 100 мА.
• Программирование последовательностей испытаний с количеством шагов до 18 (заряд, выдержка, измерение и разряд).
• Отображение графиков изменения сопротивления (R–t) и тока утечки (I–t) в процессе испытаний.
• Автоматическое обнаружение контакта без увеличения времени измерения.
• Выбор внутреннего входного сопротивления для повышения точности измерений сверхмалых токов.
• Семь диапазонов измерения тока с автоматическим или ручным выбором.
• Функция допускового контроля (BIN) с четырьмя группами сортировки.
• Автоматическое сохранение пользовательских настроек.
• Сохранение снимков экрана в формате BMP на USB-накопитель.
• Обновление встроенного программного обеспечения через USB-накопитель.
• Графический ЖК-дисплей с разрешением 320 × 240 пикселей.

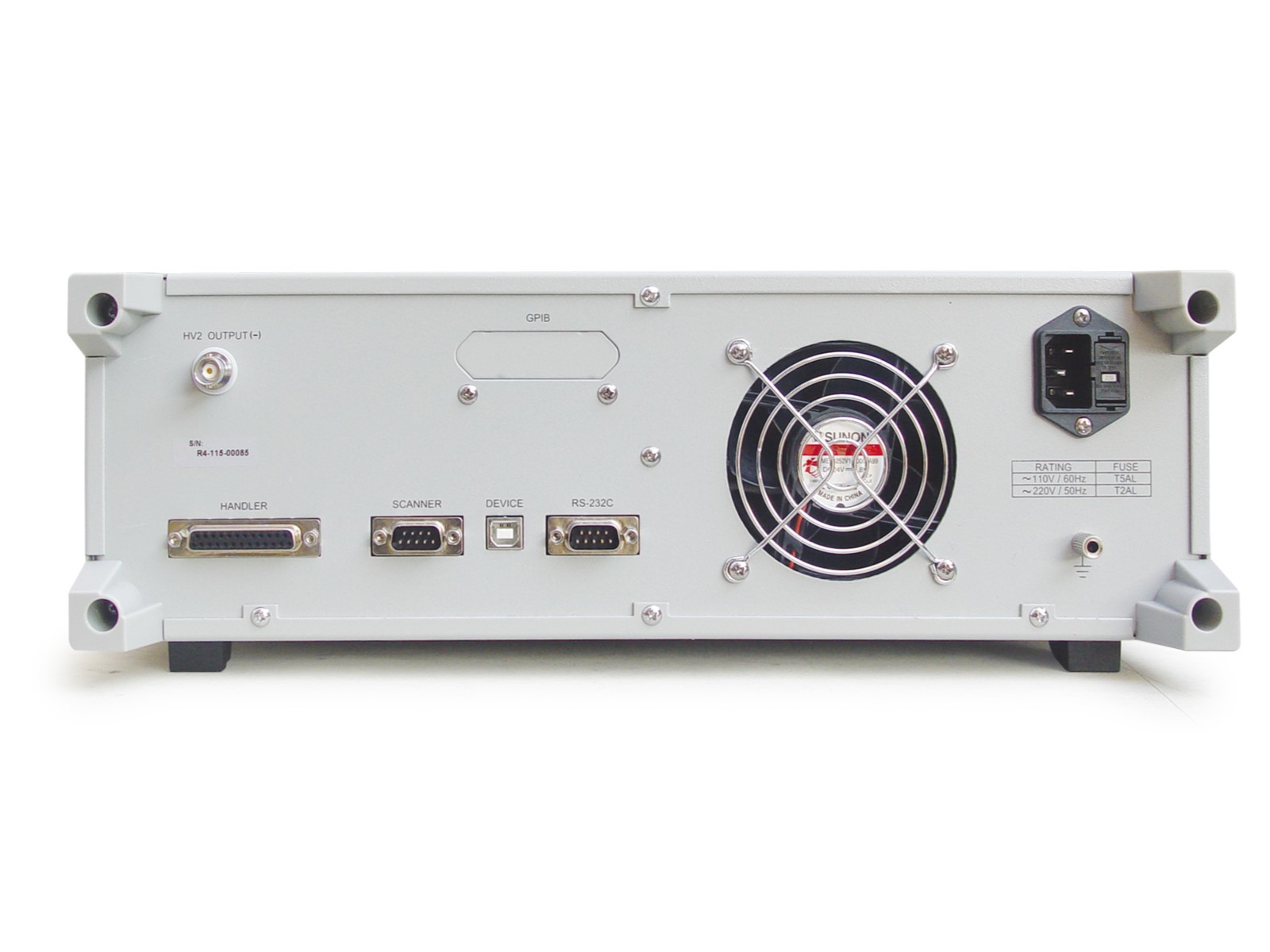

• Интерфейсы USB Device, RS-232C, Handler и Scanning для дистанционного управления и интеграции в автоматизированные испытательные системы.
• Интерфейс пользователя на английском и китайском языках.

Преимущества TH2684A

• Испытательное напряжение до 1000 В — позволяет проводить испытания изделий с повышенными требованиями к электрической прочности изоляции.
• Измерение сопротивления до 100 ТОм — обеспечивает контроль современных высокоизоляционных материалов и компонентов.
• Измерение токов утечки от 10 пА — гарантирует высокую чувствительность при испытаниях конденсаторов, полупроводниковых приборов и диэлектриков.
• Оптимизировано для высокоемкостных объектов — мощная система зарядки обеспечивает быстрое и стабильное тестирование крупных конденсаторов, кабелей и других емкостных изделий.
• Автоматизация сложных испытаний — программируемые последовательности позволяют выполнять циклы зарядки, выдержки, измерения и разрядки без участия оператора.
• Графический анализ процессов — отображение кривых сопротивления и тока во времени упрощает исследование качества изоляции и процессов ее старения.
• Высокая производительность — скорость до 100 измерений в секунду делает прибор эффективным как для лабораторных исследований, так и для производственного контроля.
• Готовность к автоматизации — интерфейсы Handler, Scanning, USB и RS-232 позволяют интегрировать прибор в автоматизированные испытательные комплексы.

Области применения

• Испытания электролитических, пленочных, керамических и других типов конденсаторов.
• Измерение сопротивления изоляции и токов утечки кабелей, проводов, жгутов и кабельных сборок.
• Контроль качества изоляции трансформаторов, электродвигателей, реле и другого электротехнического оборудования.
• Испытания полимерных, керамических и композиционных диэлектрических материалов.
• Измерение сопротивления высокоомных резисторов и других компонентов с высоким сопротивлением изоляции.
• Исследование процессов старения и деградации изоляционных материалов по зависимостям сопротивления и тока утечки от времени.
• Автоматизированный контроль качества электронной и электротехнической продукции.
• Научно-исследовательские лаборатории, испытательные центры и предприятия электронной промышленности.
