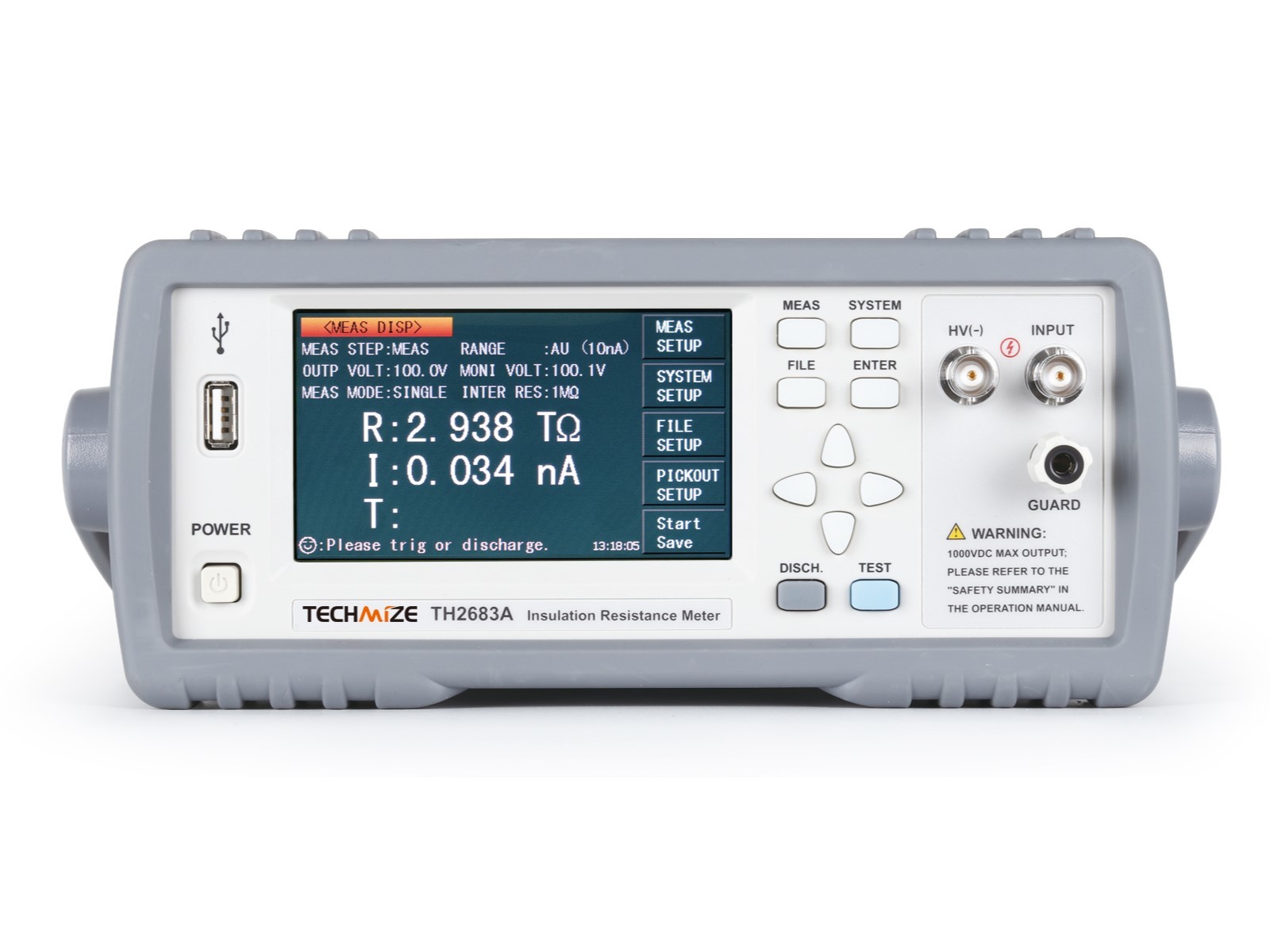

TH2683A — прецизионный измеритель сопротивления изоляции до 10 ТОм

TH2683A — высокоточный измеритель сопротивления изоляции, предназначенный для испытаний электронных компонентов, кабельной продукции, электротехнического оборудования и диэлектрических материалов. Прибор обеспечивает измерение сопротивления изоляции до 10 ТОм при испытательном напряжении до 1000 В и позволяет одновременно контролировать сопротивление изоляции и ток утечки, что делает его эффективным инструментом для лабораторных исследований, производственного контроля и испытаний готовой продукции.

Благодаря высокой скорости измерений, программируемым режимам испытаний, функции допускового контроля и поддержке дистанционного управления TH2683A легко интегрируется в автоматизированные испытательные комплексы и производственные линии.

Основные возможности

• Испытательное напряжение от 1 до 1000 В с программной установкой.
• Диапазон измерения сопротивления изоляции от 100 кОм до 10 ТОм.
• Одновременное отображение сопротивления изоляции и тока утечки.
• Минимальное время измерения — от 30 мс.
• Шесть диапазонов измерения с автоматическим или ручным выбором.
• Программирование пользовательских режимов испытаний.
• Функция установки нуля для компенсации влияния измерительной оснастки.
• Автоматическое определение наличия контакта при измерении емкостных компонентов.
• Допусковый контроль (BIN) с четырьмя группами сортировки: три уровня PASS и один уровень FAIL.
• Встроенная память для хранения до 20 файлов пользовательских настроек с возможностью сохранения на USB-накопитель.
• Сохранение результатов измерений на USB-накопитель.
• Обновление встроенного программного обеспечения через USB Host.
• Цветной 4,3-дюймовый сенсорный TFT-дисплей с разрешением 480 × 272 пикселя.
• Интерфейсы USB, RS-232C и Handler для дистанционного управления и автоматизации измерений.
• Поддержка запуска измерений с помощью ножного переключателя.
• Интерфейс пользователя на английском и китайском языках.

Преимущества TH2683A

• Испытательное напряжение до 1000 В — подходит для контроля широкого спектра электронных компонентов, кабелей и электротехнических изделий.
• Измерение сопротивления до 10 ТОм — позволяет проводить высокоточные испытания материалов и изделий с очень высоким сопротивлением изоляции.
• Комплексная оценка состояния изоляции — одновременное отображение сопротивления изоляции и тока утечки обеспечивает более полную диагностику испытываемого объекта.
• Высокая скорость измерений — минимальное время измерения от 30 мс повышает производительность при серийном контроле.
• Автоматизация испытаний — программируемые режимы измерений, допусковый контроль BIN и интерфейс Handler позволяют использовать прибор в автоматизированных системах контроля качества.
• Удобное хранение результатов — встроенная память и поддержка USB-накопителей упрощают сохранение настроек, результатов измерений и последующий анализ данных.
• Компенсация влияния измерительной оснастки — функция установки нуля повышает точность измерений низких токов утечки и высоких сопротивлений.
• Современный пользовательский интерфейс — цветной сенсорный дисплей обеспечивает удобную настройку режимов испытаний и просмотр результатов.

Области применения

• Измерение сопротивления изоляции высокоомных резисторов.
• Контроль сопротивления изоляции и тока утечки конденсаторов.
• Испытания проводов, кабелей, разъемов и кабельных сборок.
• Проверка изоляционных свойств трансформаторов, электродвигателей, реле и другого электротехнического оборудования.
• Испытания полимерных, керамических и других диэлектрических материалов.
• Контроль качества электронных компонентов на производстве.
• Проверка соответствия изделий требованиям электробезопасности и нормативной документации.
• Научно-исследовательские лаборатории, испытательные центры и производственные предприятия.
