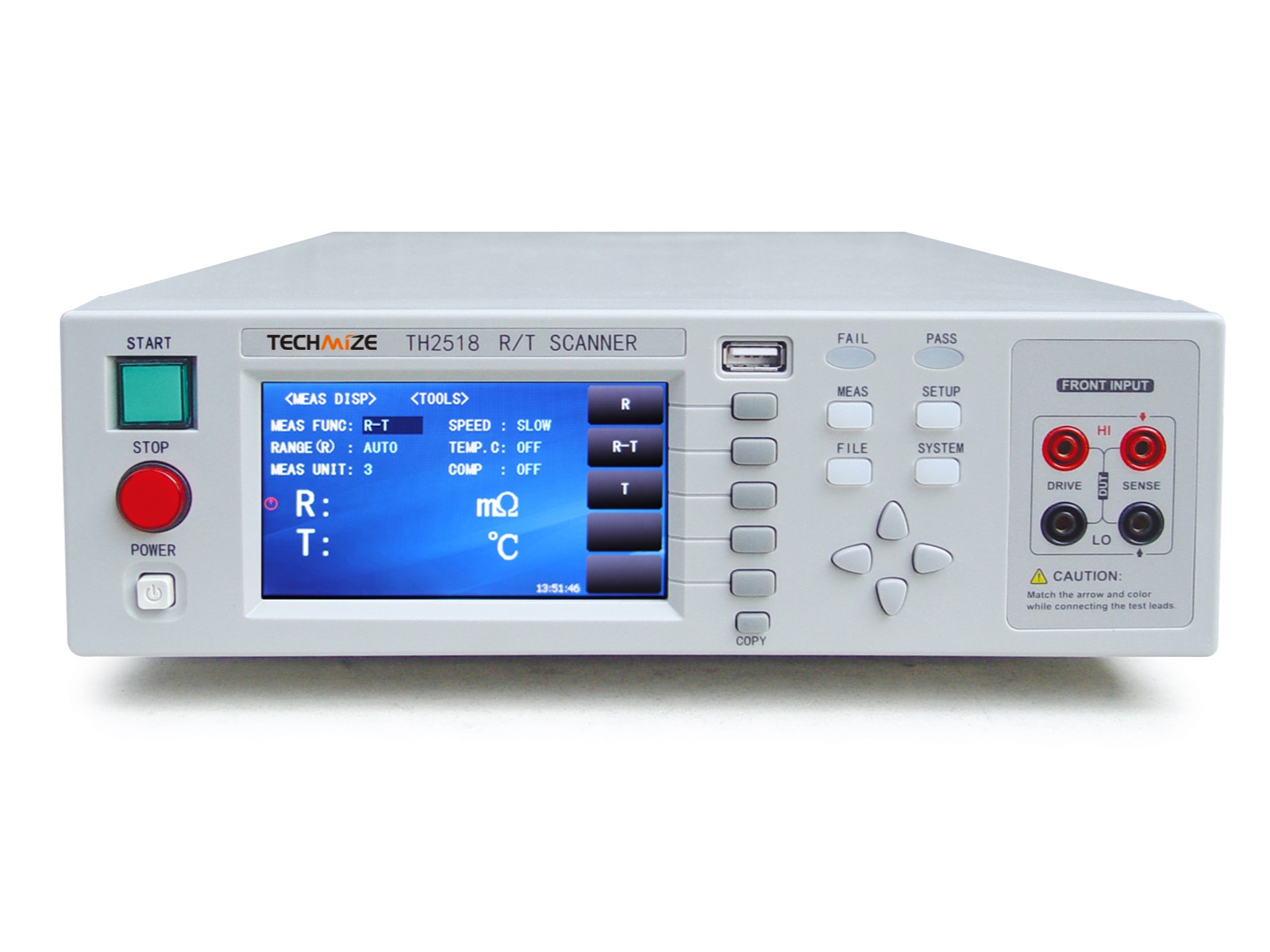

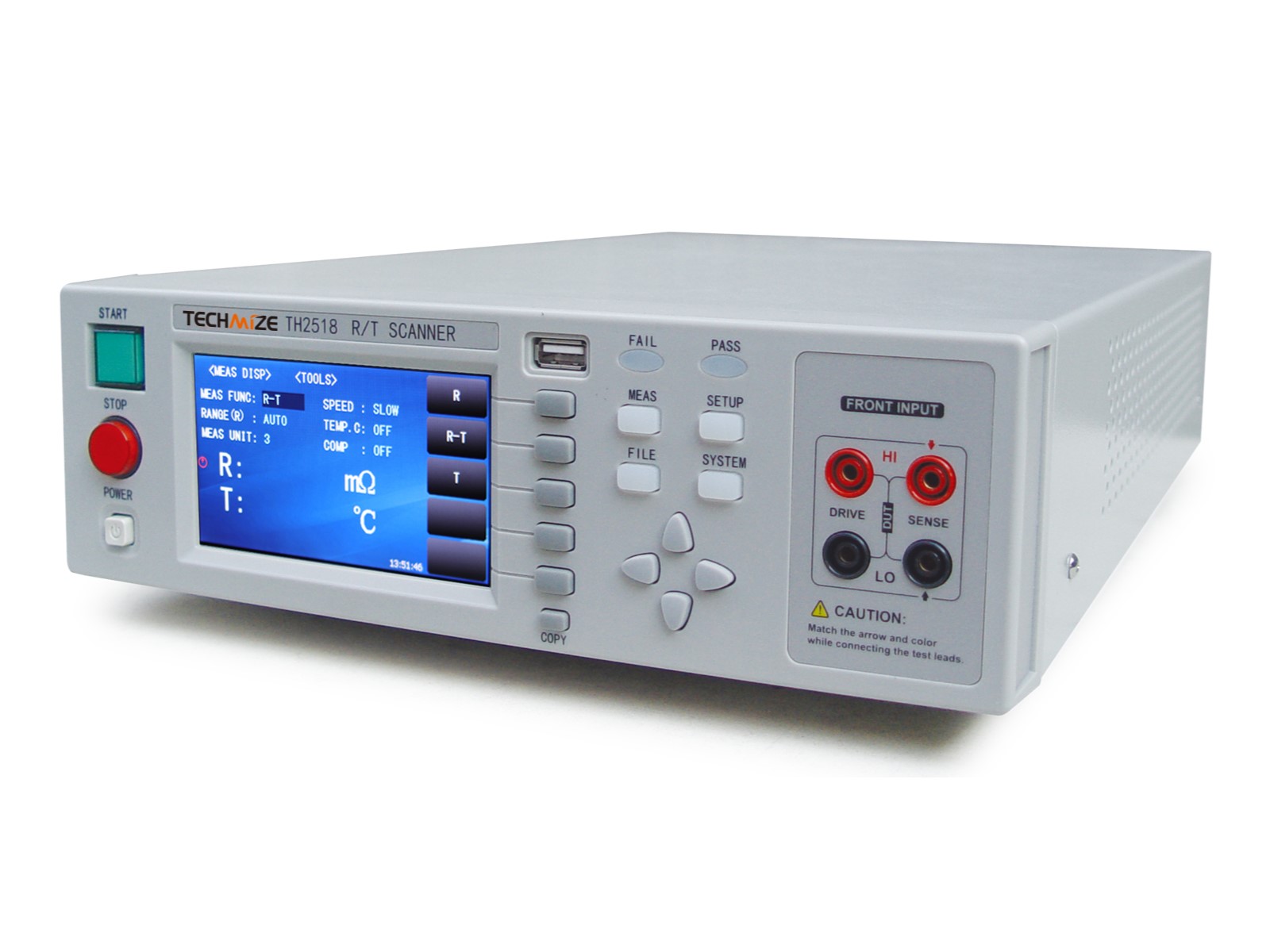

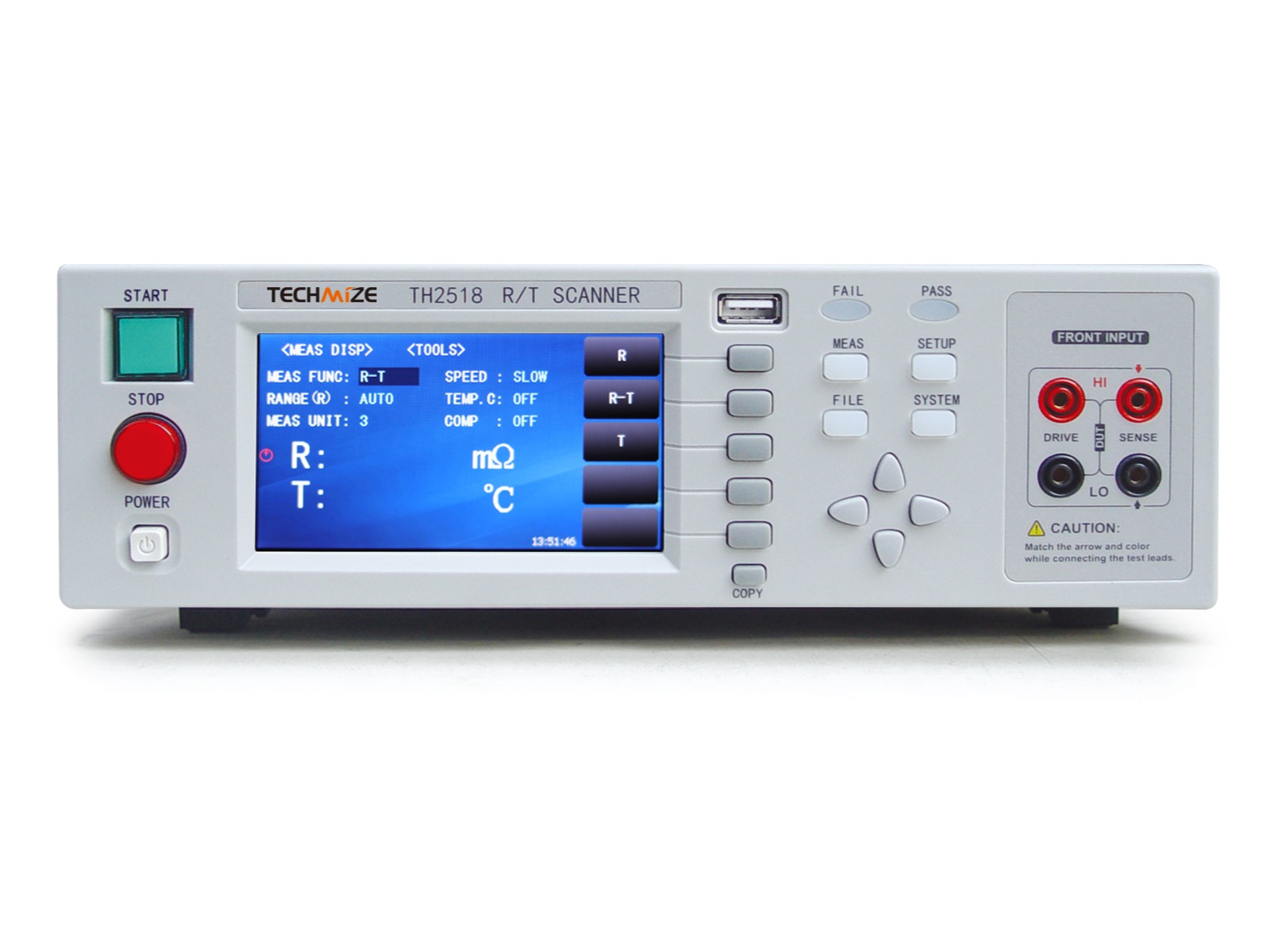

TH2518 — многоканальный измеритель сопротивления и температуры

TH2518 — высокоточный многоканальный измеритель сопротивления постоянному току и температуры, предназначенный для автоматизированного контроля электронных компонентов, электрических соединений, кабельных сборок, обмоток, токопроводящих материалов и температурных датчиков. Прибор поддерживает измерение до 90 каналов с возможностью одновременного тестирования по шести каналам, обеспечивая высокую производительность при проведении лабораторных исследований и производственных испытаний.

Помимо измерения сопротивления, TH2518 позволяет выполнять высокоточное измерение температуры с использованием датчиков PT100, PT500 и аналоговых входов, а также поддерживает функцию температурной компенсации (TC), что делает прибор универсальным решением для контроля изделий, параметры которых зависят от температуры.

Основные возможности

• Измерение сопротивления постоянному току и температуры по 90 измерительным каналам.
• Одновременное измерение до 6 каналов с возможностью независимого подключения и отключения.
• Максимальная скорость измерений — до 600 выборок в секунду.
• Основная погрешность измерения сопротивления — до ±0,05%.
• Разрешение измерения сопротивления — до 10 мкОм.
• Погрешность измерения температуры — до ±0,2 °C.
• Поддержка температурных датчиков PT100, PT500 и аналоговых сигналов напряжения.
• Функция температурной компенсации (TC) для повышения точности измерений.
• Индивидуальная настройка параметров каждого измерительного канала.
• Работа в режимах автоматического сканирования каналов и автономного измерения.
• Отображение результатов измерений для каждого канала в режиме реального времени.
• Цветной 4,3-дюймовый сенсорный TFT-дисплей с разрешением 480 × 272 пикселя.
• Функция регистрации результатов измерений и сохранения данных.
• Создание снимков экрана одним нажатием.
• Обновление встроенного программного обеспечения через USB Host.

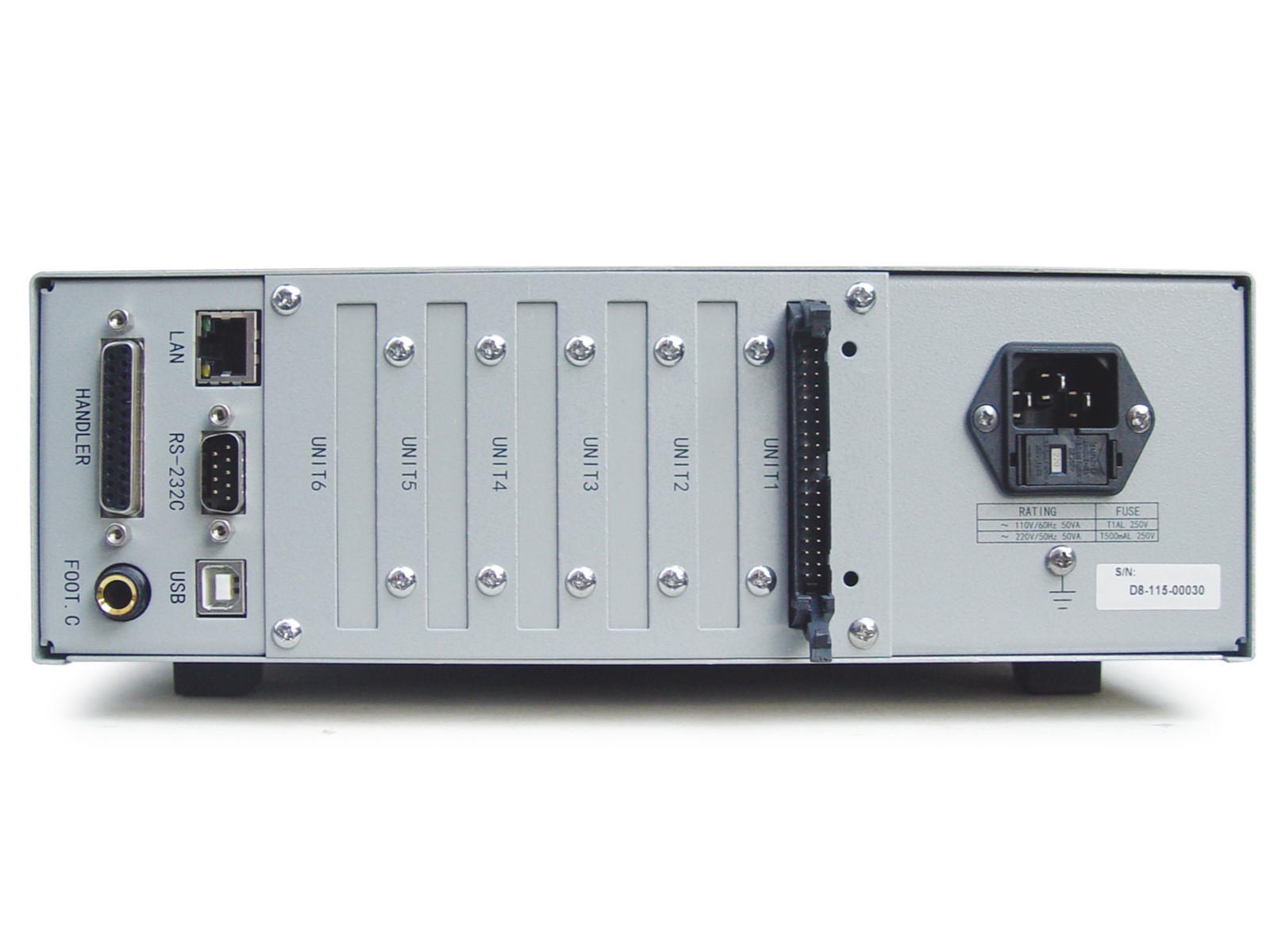

• Интерфейс Handler для интеграции в автоматизированные испытательные системы.
• Интерфейс пользователя на английском и китайском языках.

Преимущества TH2518

• Измерение сопротивления и температуры в одном приборе — позволяет проводить комплексные испытания без использования дополнительного оборудования.
• До 90 измерительных каналов — обеспечивает одновременный контроль большого количества точек измерения и существенно повышает производительность.
• Высокая точность — разрешение 10 мкОм и погрешность измерения температуры до ±0,2 °C позволяют использовать прибор для ответственных измерений.
• Температурная компенсация — автоматически учитывает влияние температуры на результаты измерения сопротивления, повышая достоверность испытаний.
• Поддержка популярных температурных датчиков — совместимость с PT100, PT500 и аналоговыми входами расширяет область применения прибора.
• Гибкая настройка каналов — независимое программирование каждого канала упрощает тестирование изделий сложной конструкции.
• Автоматизация производственного контроля — поддержка режима сканирования и интерфейса Handler облегчает интеграцию в автоматизированные испытательные комплексы.
• Удобное документирование результатов — встроенная регистрация данных и функция создания снимков экрана упрощают оформление протоколов испытаний.

Области применения

• Измерение сопротивления резисторов, катушек индуктивности, трансформаторов и электродвигателей.
• Контроль сопротивления контактов реле, переключателей, разъемов и паяных соединений.
• Тестирование многожильных кабелей, жгутов проводов и кабельных сборок.
• Измерение сопротивления обмоток трансформаторов, двигателей и электромагнитных компонентов.
• Контроль терморезисторов, термопредохранителей, датчиков PT100, PT500 и других температурных датчиков.
• Испытания токопроводящих материалов, металлической фольги, шин и других проводящих элементов.
• Контроль аккумуляторных модулей, систем управления батареями (BMS), силовых соединений и зарядных цепей электротранспорта.
• Автоматизированные производственные линии, испытательные лаборатории, предприятия электронной промышленности и научно-исследовательские центры.
