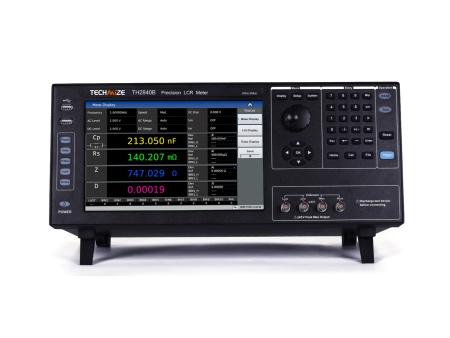

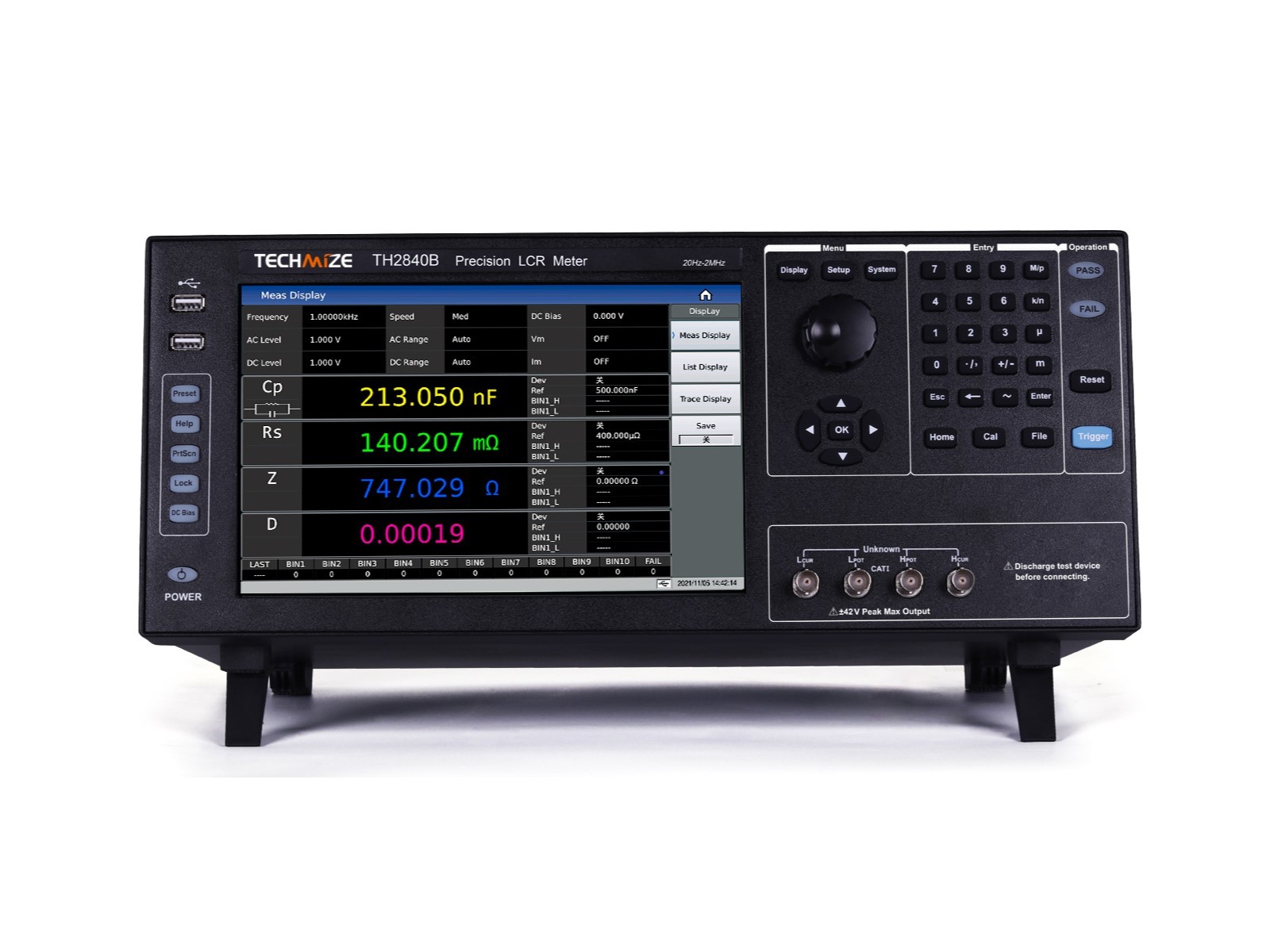

Модель

TH2840A

TH2840B

Дисплей

Размер и тип

10.1", емкостной сенсорный дисплей

Пропорции

16:9

Разрешение

1280×800, RGB

Параметры

Режим измерений

4 параметра по выбору

Перем. напр. (AC)

Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac

Пост. напр. (DC)

Rdc, Vdc, Idc

Частота

Диапазон

20 Гц – 500 кГц                                         20 Гц – 2 МГц

Погрешность

± 0.01 %

Разрешение

0.1 мГц     (20.0000 Гц – 99.9999 Гц)

1 мГц        (100.000 Гц – 999.999 Гц

10 мГц      (1.00000 кГц – 9.99999 кГц

100 мГц    (10.0000 кГц – 99.9999 кГц )

1 Гц           (100.000 кГц – 999.999 кГц)

10 Гц         (1.00000 МГц – 2.00000 МГц)

Режим формирования тест.

сигнала

Ном. значение

(АРУ ВЫКЛ.)

Установленное напряжение – это напряжение Hcur в режиме ХХ

Установленный ток – это ток Hcur в режиме КЗ

Пост. значение (АРУ ВКЛ.)

На контактах ИУ поддерживается напряжение, равное установленному значению

Ток через ИУ поддерживается равным установленному значению

Тестовый сигнал перемен. напряжения

Напряжение

5 мВ – 20 В (СКЗ)

F ≤ 1 МГц   5 мВ – 20 В (СКЗ)

F > 1 МГц   5 мВ – 15 В (СКЗ)

Погрешность установки

± (0.1 × U_уст. + 2 мВ) при U_уст. ≤ 2 В (СКЗ)

± (0.1 × U_уст. + 5 мВ) при U_уст. > 2 В (СКЗ)

Разрешение

1 мВ (СКЗ)     (5 мВ – 0.2 В)

1 мВ (СКЗ)     (0.2 В – 0.5 В)

1 мВ (СКЗ)     (0.5 В – 1 В)

10 мВ (СКЗ)   (1 В – 2 В)

10 мВ (СКЗ)   (2 В – 5 В)

10 мВ (СКЗ)   (5 В – 10 В)

10 мВ (СКЗ)   (10 В – 20 В)

Ток

50 мкА – 100 мА (СКЗ)

Разрешение (100 Ом внутреннее сопротивление)

10 мкА (СКЗ)   (50 мкА – 2 мА)

10 мкА (СКЗ)   (2 мА – 5 мА)

10 мкА (СКЗ)   (5 мА – 10 мА)

100 мкА (СКЗ) (10 мА – 20 мА)

100 мкА (СКЗ) (20 мА – 50 мА)

100 мкА (СКЗ) (50 мА – 100 мА)

Режим измерения сопротивления пост. току

(R_DC)

Напряжение

100 мВ – 20 В

Разрешение

1 мВ       (0 В – 1 В)

10 мВ      (1 В – 20 В)

Ток

0 мА – 100 мА

Разрешение

10 мкА       (0 мА – 10 мА)

100 мкА   (10 мА – 100 мА)

Пост. напряжение смещения

Напряжение

0 В – ±40 В

Погрешность установки

± (0.01 × Uуст. + 5 мВ) при U_уст. ≤ 2 В (СКЗ)

± (0.02 × Uуст. + 8 мВ) при U_уст. > 2 В (СКЗ)

Разрешение

1 мВ       (0 В – ±1 В)

10 мВ      (±1 В – ±40 В)

Ток

0 мА – ±100 мА

Разрешение

10 мкА      (0 мА – 10 мА)

100 мкА (10 мА – 100 мА)

Встроен. источник тока

Ток

0 мА – 2 A

Погрешн. установки

± (0.02 × I_уст. + 2 мА) при I_уст. > 5 мА

Разрешение

1 мА

Схема измерения (подключения)

Четырехпроводная (4TP)

Длина измерительного кабеля

0 м

Выходной импеданс

100 Ом, ± 4 % на частоте 1 кГц

100 Ом, ± 2 % на частоте 1 кГц

Оценка величины отклонения

Абсолютное отклонение Δ от номинального значения

Относительное отклонение Δ % от номинального значения

Эквивалентная схема

Последовательная, параллельная

Калибровка

ХХ (OPEN), КЗ (SHORT), СН (LOAD)

Кол-во усреднений

1 – 255 раз

Выбор предела

Автоматический, фиксированный

Пределы измерений

LCR

100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм

R_DC

1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм

Время измерений

(в зависимости от режима, мс

Fast+: 1 мс

Fast: 3.3 мс

Middle: 90 мс

Slow: 220 мс

Основная погрешность

± 0.05 % (подробнее в эксплуатационной документации)

Cs, Cp

0.00001 пФ – 9.99999 Ф

Ls, Lp

0.00001 мкГн – 99.9999 кГн

D

0.00001 – 9.99999

Q

0.00001 – 99999.9

R, Rs, Rp, X, Z, R_DC

0.001 мОм – 99.9999 МОм

G, B, Y

0.00001 мкс – 99.9999 с

V_DC

±0 В – ± 999.999 В

IDC

±0 A – ±999.999 A

θ_r

-3.14159 – 3.14159

θ_d

-179.999° – 179.999°

Δ%

± (0.000 % – 999.9 %)

Режим сканирования по многопараметрическому списку

Кол-во точек

до 201 точки, кол-во усреднений м.б. задано для каждой точки и каждая точка м.б. сохранена отдельно

Варьируемые параметры

Частота тест. сигнала, переменное напряжение и ток, постоянное напряжение смещения и ток (100 мА, 2 А)

Режим запуска

Послед-ть: однократный запуск - проход по всем точкам. Сигналы /EOM/INDEX выдаются только в конце.

Пошаговый: измерение только на одной точке при каждом запуске, для каждой точки выдаются сигналы /EOM/INDEX, но результат оценки соответствия выдается при последнем /EOM

Прочие функции

1. Параметры сканирования и измерений имеют множественные функции копирования

2. Задержка может быть задана для каждой точки сканирования

Допусковый контроль

На каждой точке сканирования может измеряться до четырех параметров, для каждого параметра можно задать верхнюю и нижнюю границы поля допуска, если все параметры в допуске – выводится сигнал PASS, в противном случае – FAIL, если границы не заданы – оценка не проводится

Построение графических зависимостей

Кол-во точек

По выбору: 51, 101, 201, 401, 801

Отображение результатов

Макс./мин. значение каждого параметра; значение параметра развертки в точке, где находится курсор, и соответствующее значение измеряемого параметра

Порядок сканирования

1-4 измеряемые параметры могут быть выбраны произвольно, графики могут выводиться в одном, двух и четырех окнах

Диапазон отображаемых знач.

Автоматическая настройка в реальном времени, фиксированный

Формат отображения

Логарифмический или линейный

Вар. параметры

Частота тест. сигнала, переменное напряжение и ток, постоянное напряжение смещения и ток (100 мА, 2 А)

Режим запуска

однократ.

Однократный запуск вручную – сканирование от первой до последней точки, при последующем запуске сканирование начинается заново

непрер.

Непрерывное цикличное сканирование от первой до последней точки

Сохранение

Графический файл, файл данных

Допусковый контроль

Кол-во ячеек

10 ячеек (BIN), PASS, FAIL

Настройка отклонения

Абсолютное значение, относительное значение в процентах от номинала, выкл.

Режим BIN

Допуск, непрерывно

Глубина счета

0-99999

Разделение

Для каждого файла можно задать границы поля допуска (до четырех параметров).

Соответствующий номер файла отображается среди настроек четырех результатов параметров измерений. Если параметр выходит за границы поля допуска соотв. файла отображается FAIL.

Если верхняя и нижняя границы для параметра не заданы - он не учитывается.

Индикация

PASS/FAIL

Нахождение в пределах допуска BIN 1-10 – индикация PASS на передней панели, иначе – FAIL

Буфер данных

201 результат тестирования может быть сохранен в буфер в виде групп данных

Хранилище

Внутреннее

До 100 Мб энергонезависимой памяти для хранения файлов настроек измерений

Внешнее USB

Файлы настроек измерений, снимки экрана, сохранение файлов данных

Блокировка клавиатуры

Кнопки передней панели могут быть заблокированы

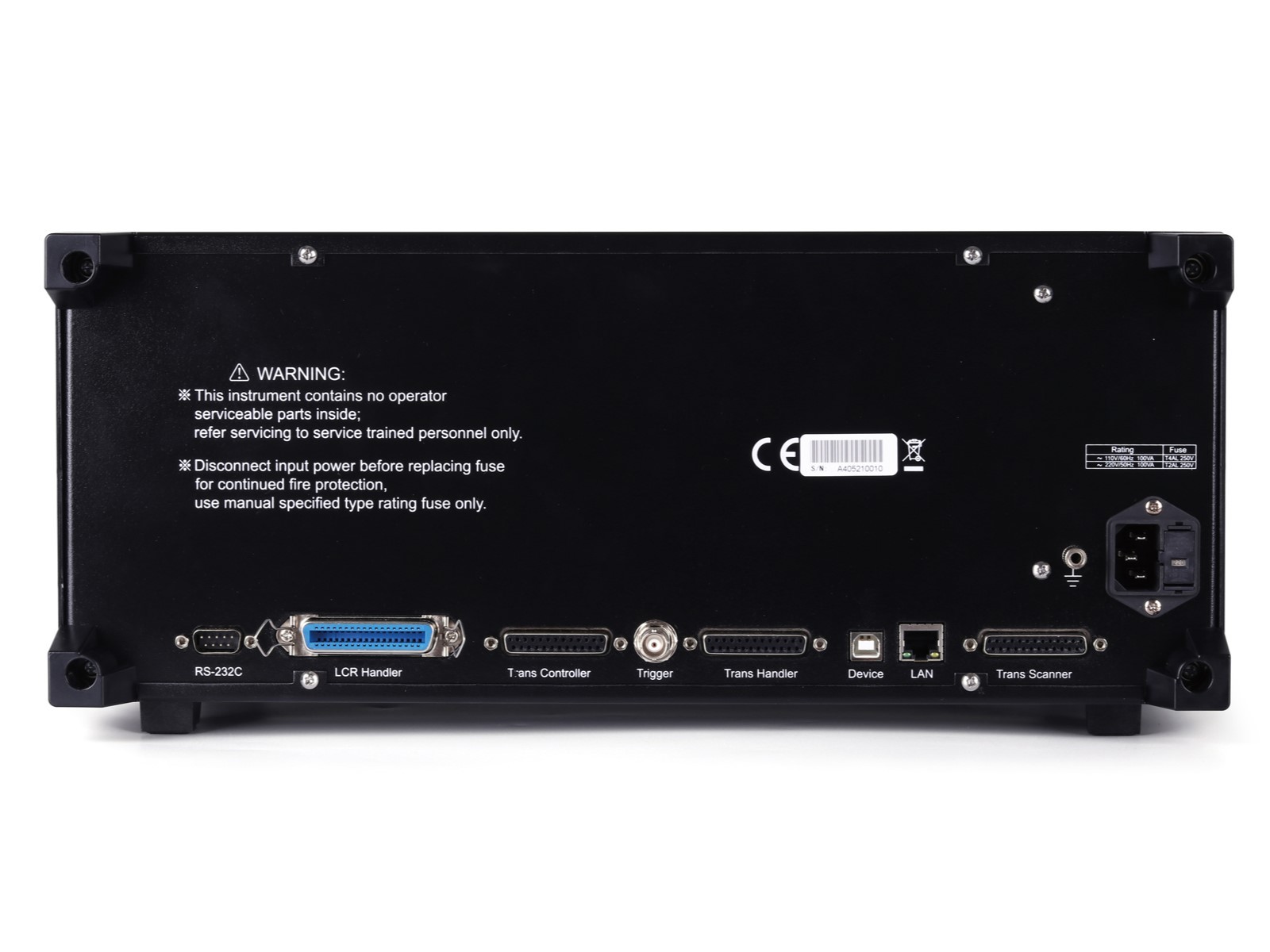

Интерфейсы

USB HOST

2 порта USB HOST, могут одновременно подключаться мышь и клавиатура, одновременно может быть подключен только один USB-диск

USB DEVICE

Разъем USB типа B (4 контакта, розетка); совместим с USBTMC-USB488 и USB 2.0

Используется для подключения внешнего управляющего устройства

LAN

10/100M Ethernet адаптивный

HANDLER

Используется для вывода сигналов состояния ячеек BIN

Управление внешн. DC BIAS

Поддержка TH1778A

RS232C

Стандартный 9-pin, cross

RS485

Может принимать модификации или внешний модуль RS232-RS485

Время прогрева

60 минут

Параметры электропитания

Опционально: 110±10 В или 220±22 В, частота от 47 до 63 Гц

Потребляемая мощность

Не менее 130 В·А

Габариты (ШxВxД)

430 x 177 x 265 мм

Масса

не более 11 кг
