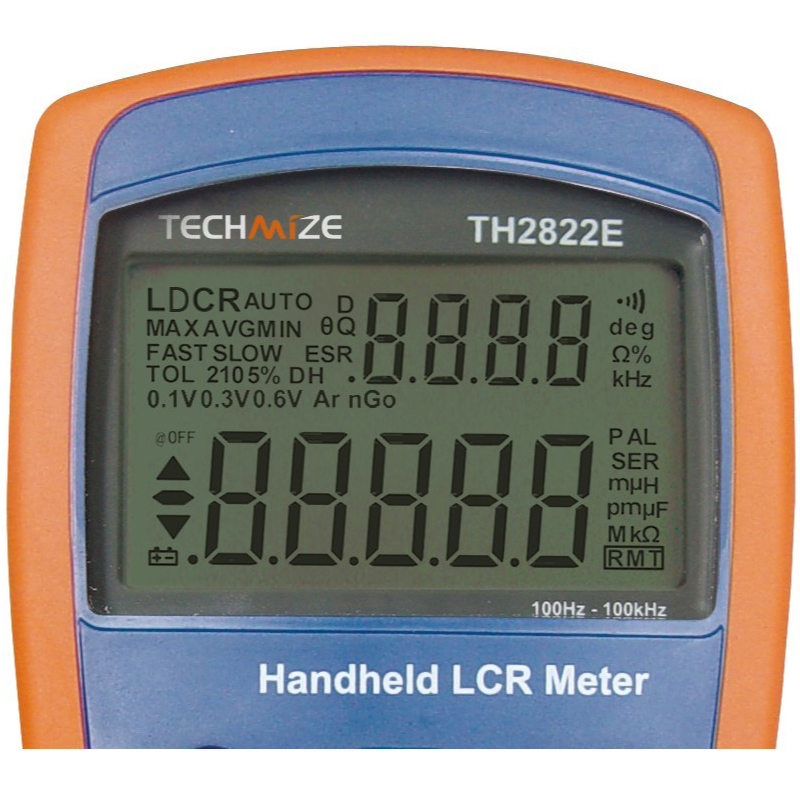

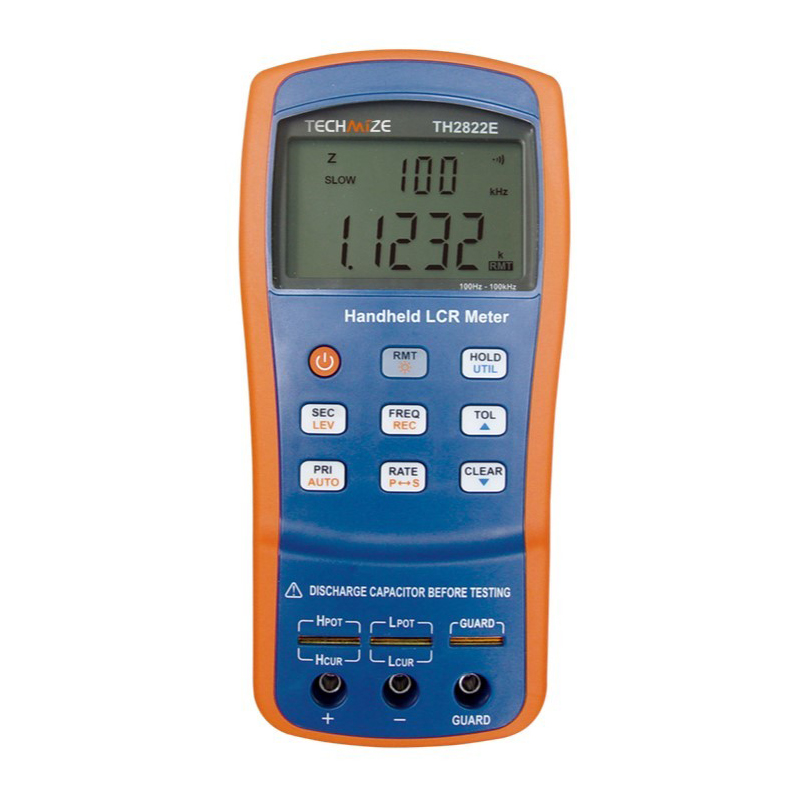

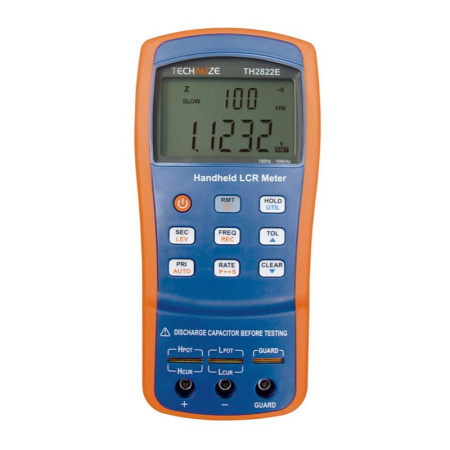

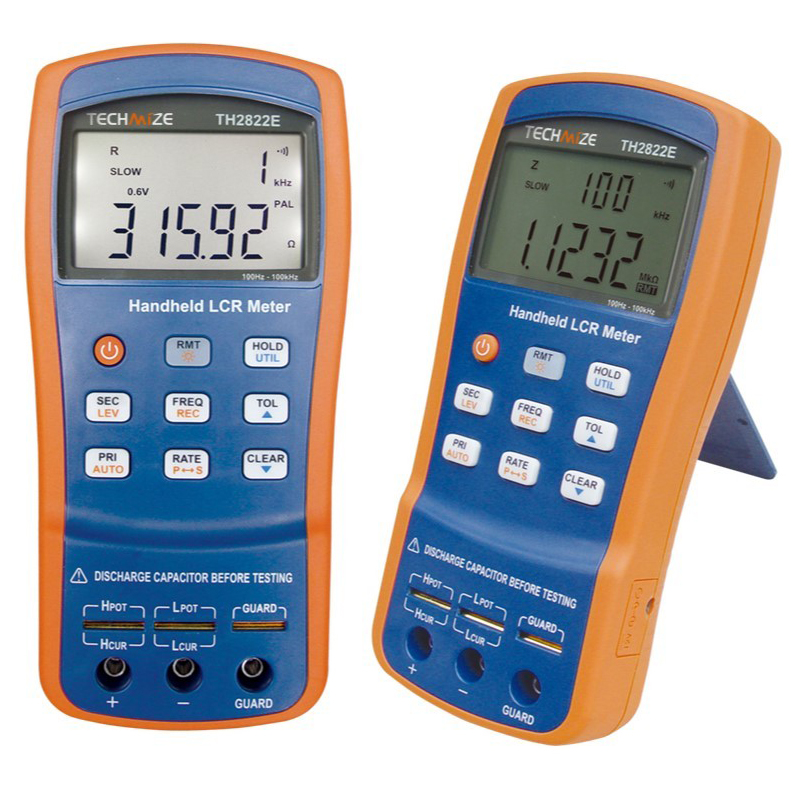

Портативный измеритель LCR TH2822A Techmize — это высокоточный компактный прибор для измерения параметров пассивных электронных компонентов и анализа их характеристик. Устройство предназначено для измерения индуктивности (L), ёмкости (C), сопротивления (R), импеданса (Z), добротности (Q), коэффициента потерь (D), а также дополнительных параметров, включая DCR и проводимость. Благодаря сочетанию высокой точности, расширенного функционала и портативного исполнения TH2822A подходит для лабораторных исследований, сервисных задач и производственного контроля.

Особенности

• Портативная конструкция обеспечивает удобство эксплуатации при лабораторных и выездных измерениях.
• Измерение основных параметров компонентов: индуктивности L, ёмкости C, сопротивления R, импеданса |Z|, добротности Q и коэффициента потерь D.
• Поддержка измерения постоянного сопротивления (DCR) и проводимости для комплексного анализа электронных компонентов.
• Автоматический выбор режима измерения LCR позволяет быстро определить оптимальные параметры тестирования.
• Три входных импеданса обеспечивают адаптацию измерительной схемы под различные типы компонентов и диапазоны измерений.
• Поддержка нескольких тестовых частот позволяет анализировать характеристики компонентов в различных рабочих условиях.
• Высокое разрешение измерений параметров D и Q позволяет оценивать качество компонентов с высокой точностью.
• Функция измерения эквивалентного последовательного сопротивления (ESR) для оценки состояния конденсаторов.
• Поддержка режима сравнения с допусками для быстрого контроля соответствия параметров заданным значениям.
• Настраиваемые пределы сравнения позволяют использовать прибор для входного и производственного контроля.
• Двойное отображение параметров позволяет одновременно контролировать основной и дополнительный результат измерения.
• Функция хранения результатов измерений и рабочих настроек прибора.
• Сохранение рабочего состояния обеспечивает быстрое продолжение измерений после включения.
• Низкое энергопотребление увеличивает время автономной работы от аккумулятора.
• Поддержка зарядки аккумулятора во включенном и выключенном состоянии прибора.
• Компактный корпус удобен для диагностики электронных устройств непосредственно на месте эксплуатации.
• Mini-USB интерфейс обеспечивает передачу данных и связь с компьютером.
• Поддержка команд SCPI позволяет использовать прибор в составе автоматизированных измерительных комплексов.

Режимы измерения

• Измерение индуктивности (L) — проверка дросселей, катушек, трансформаторов и индуктивных компонентов.
• Измерение ёмкости (C) — анализ параметров конденсаторов и накопителей энергии.
• Измерение сопротивления (R) — контроль активного сопротивления компонентов и электрических цепей.
• Измерение импеданса (Z) — комплексная оценка поведения компонентов при переменном токе.
• Измерение добротности (Q) и потерь (D) — анализ качества и эффективности пассивных элементов.
• Измерение DCR — определение постоянного сопротивления катушек и проводников.
• Измерение проводимости — оценка электрических свойств материалов и компонентов.

Области применения

• Разработка, настройка и ремонт электронных устройств.
• Проверка параметров конденсаторов, резисторов, катушек индуктивности и фильтров.
• Диагностика печатных плат и электронных модулей.
• Контроль SMT-компонентов и миниатюрных элементов поверхностного монтажа.
• Оценка импедансных характеристик аккумуляторов, реле, переключателей и электронных узлов.
• Контроль качества компонентов на производственных линиях.
• Сервисное обслуживание промышленной и бытовой электроники.
• Использование в исследовательских, инженерных и учебных лабораториях.
• Интеграция в автоматизированные системы тестирования компонентов.
