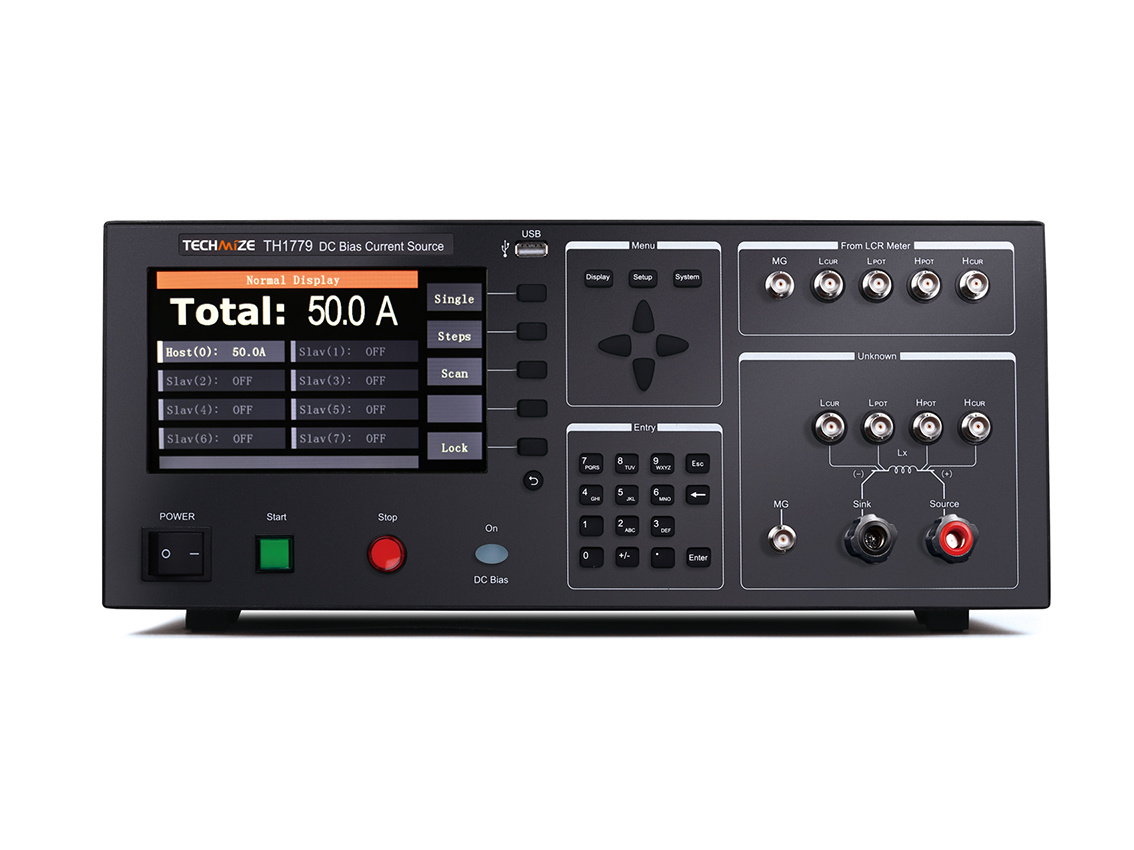

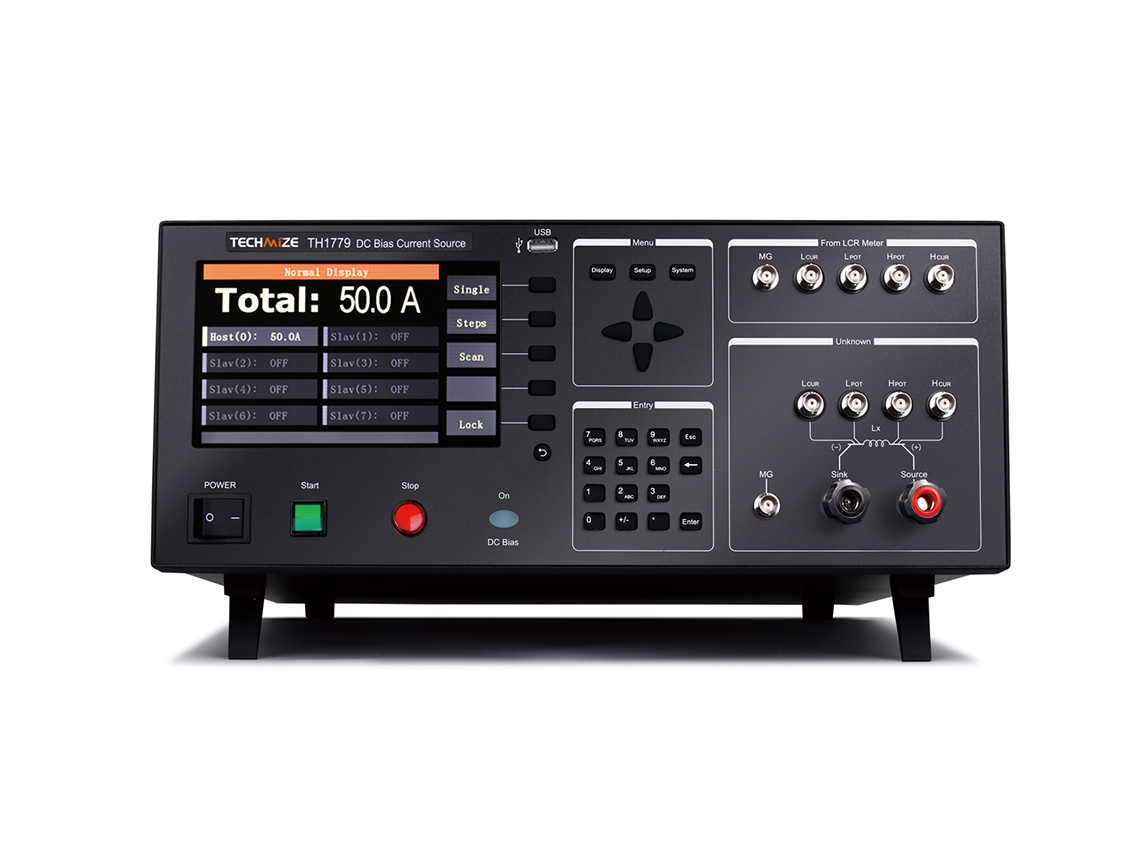

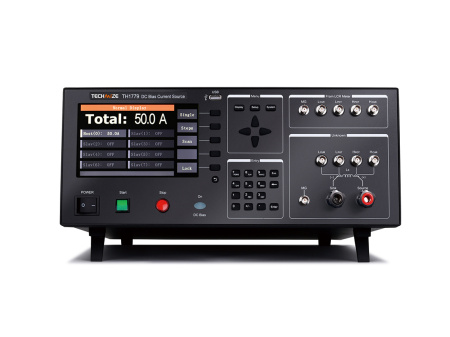

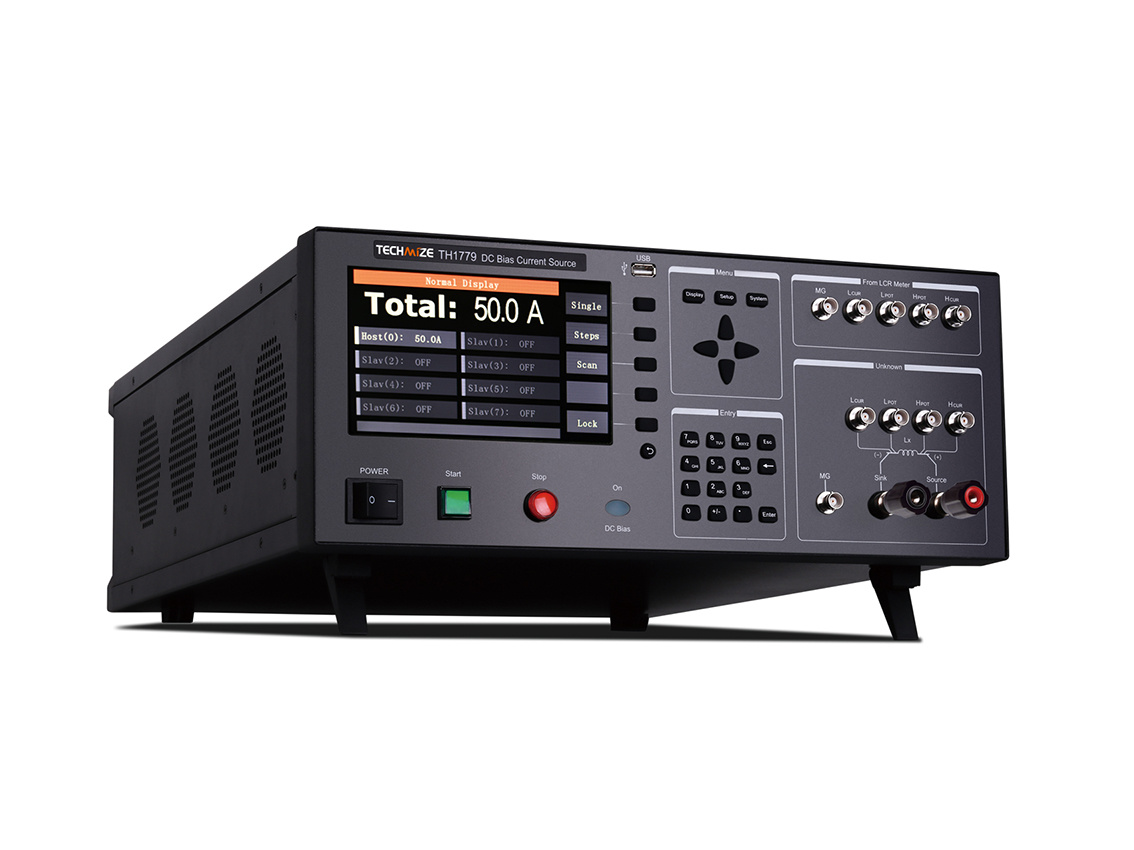

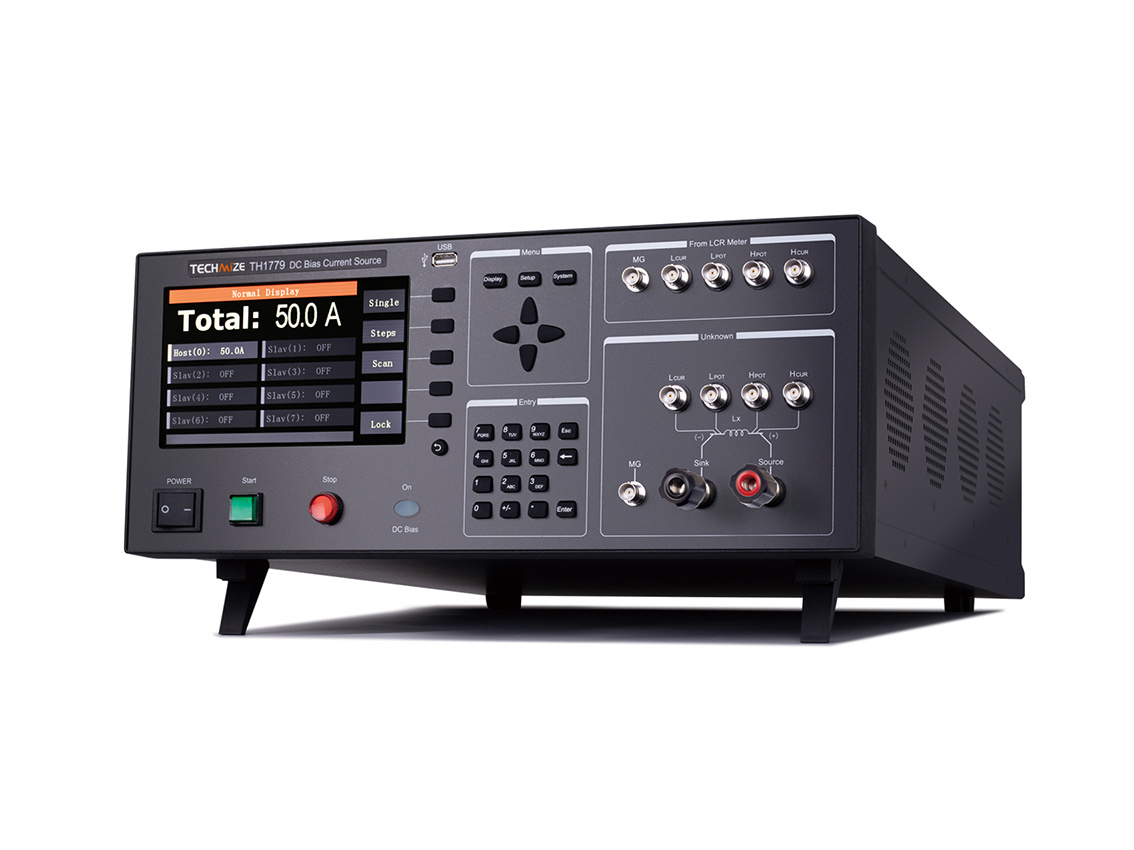

Источник постоянного тока смещения TH1779 — высокопроизводительный источник DC Bias, предназначенный для проведения измерений электронных компонентов и магнитных материалов при наложении постоянного тока смещения. Прибор используется совместно с анализаторами импеданса и измерителями LCR, позволяя исследовать характеристики индуктивностей, дросселей, трансформаторов и магнитопроводов в условиях реальной рабочей нагрузки.

TH1779 обеспечивает выходной постоянный ток до 50 А на один модуль с возможностью объединения нескольких устройств в единую систему с суммарным током до 200 А. Благодаря высокой стабильности выходного тока, широкому диапазону рабочих частот до 2 МГц и поддержке автоматизированного управления прибор подходит как для научно-исследовательских работ, так и для производственного контроля качества.

Преимущества

• Выходной постоянный ток до 50 А с возможностью масштабирования системы до 200 А.
• Совместная работа с анализаторами импеданса и LCR-метрами для проведения AC/DC-измерений.
• Высокая стабильность и точность формирования постоянного тока смещения.
• Поддержка исследований характеристик магнитных компонентов при рабочих токах.
• Масштабируемая архитектура Master/Slave для лабораторных и производственных испытательных комплексов.
• Поддержка дистанционного управления и интеграции в автоматизированные системы измерений.

Ключевые особенности

• Диапазон выходного постоянного тока: от 0,1 до 50 А.
• Возможность объединения до 4 модулей с суммарным выходным током до 200 А.
• Поддержка измерений в диапазоне частот от 1 кГц до 2 МГц.
• Режимы работы: постоянный ток и программируемое пошаговое сканирование.
• Высокоточная регулировка тока с минимальным шагом сканирования 0,01 А.
• Настраиваемая скорость нарастания и спада выходного тока.
• 7-дюймовый цветной графический дисплей с разрешением 800×480.
• Поддержка режимов Master/Slave для гибкого расширения измерительной системы.
• Два режима команд SCPI для интеграции в автоматизированные испытательные комплексы.
• Пять режимов управления, включая запуск с помощью ножной педали.

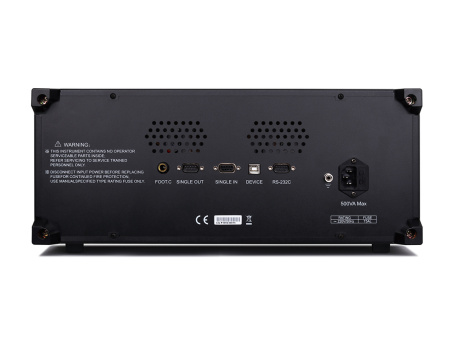

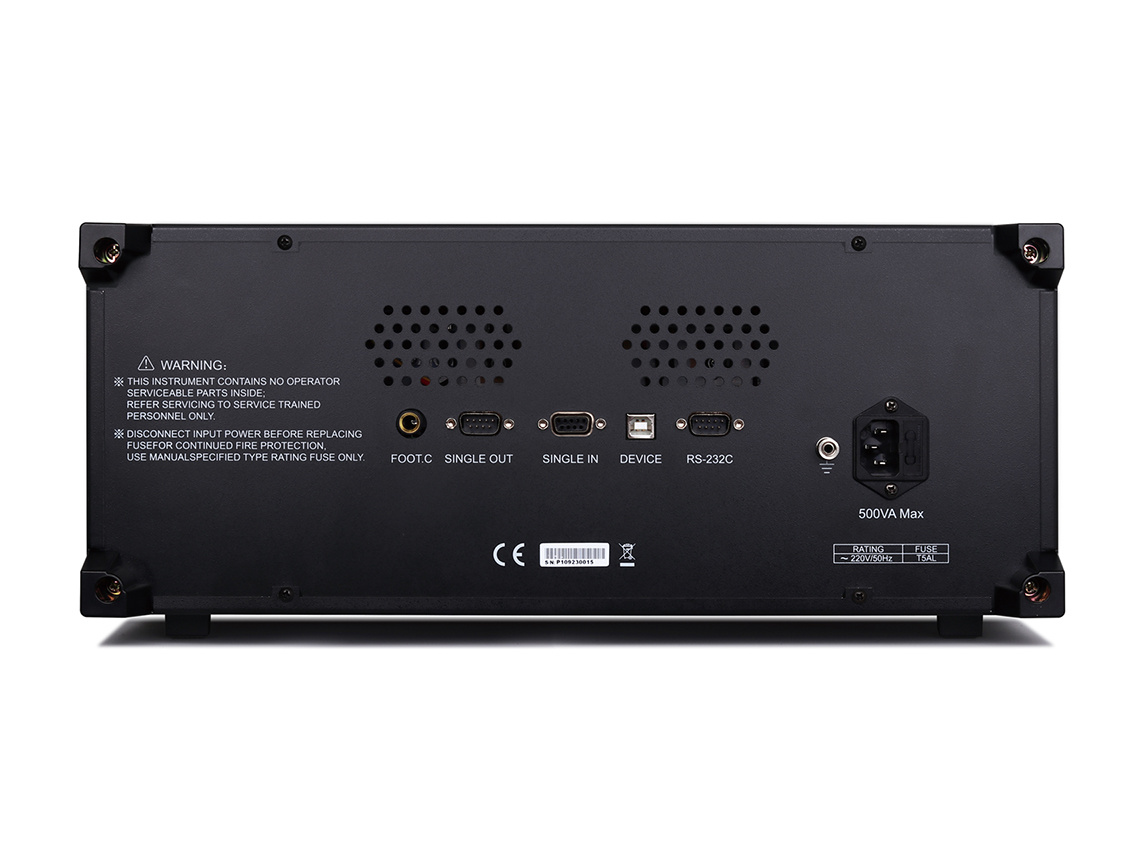

• Интерфейсы RS-232 и Slave Link для подключения внешнего оборудования.
• Прямое управление от анализаторов импеданса серий TH2836, TH2838, TH2839, TH2840 и TH2848.

Области применения

• Измерение характеристик индуктивностей, силовых дросселей и реакторов при наложении постоянного тока.
• Исследование процессов насыщения магнитопроводов, ферритов и других магнитных материалов.
• Испытания силовых трансформаторов и магнитных компонентов в условиях реальной эксплуатации.
• Контроль качества электронных компонентов на производстве.
• Научно-исследовательские лаборатории, центры разработки и автоматизированные испытательные стенды.
