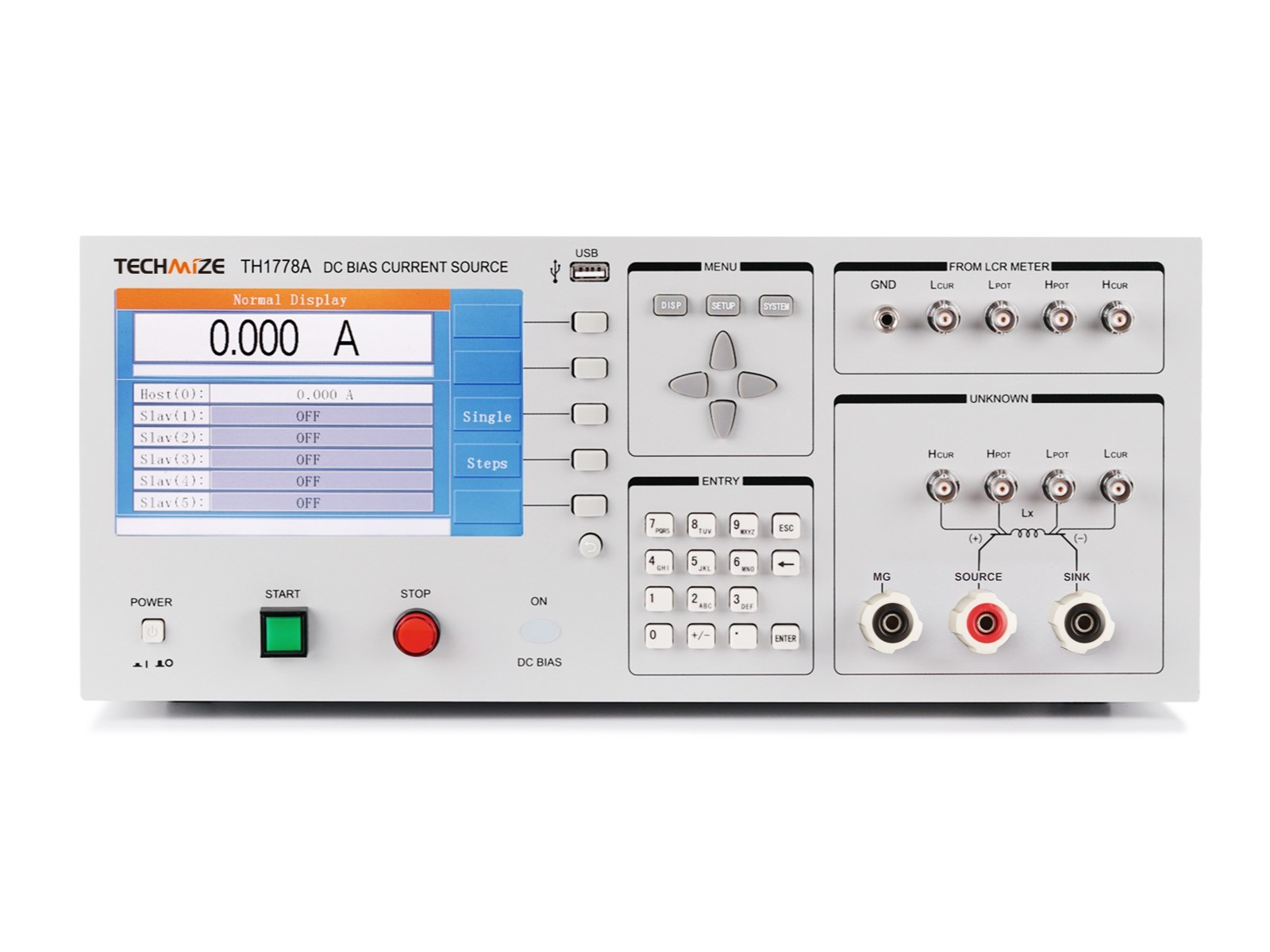

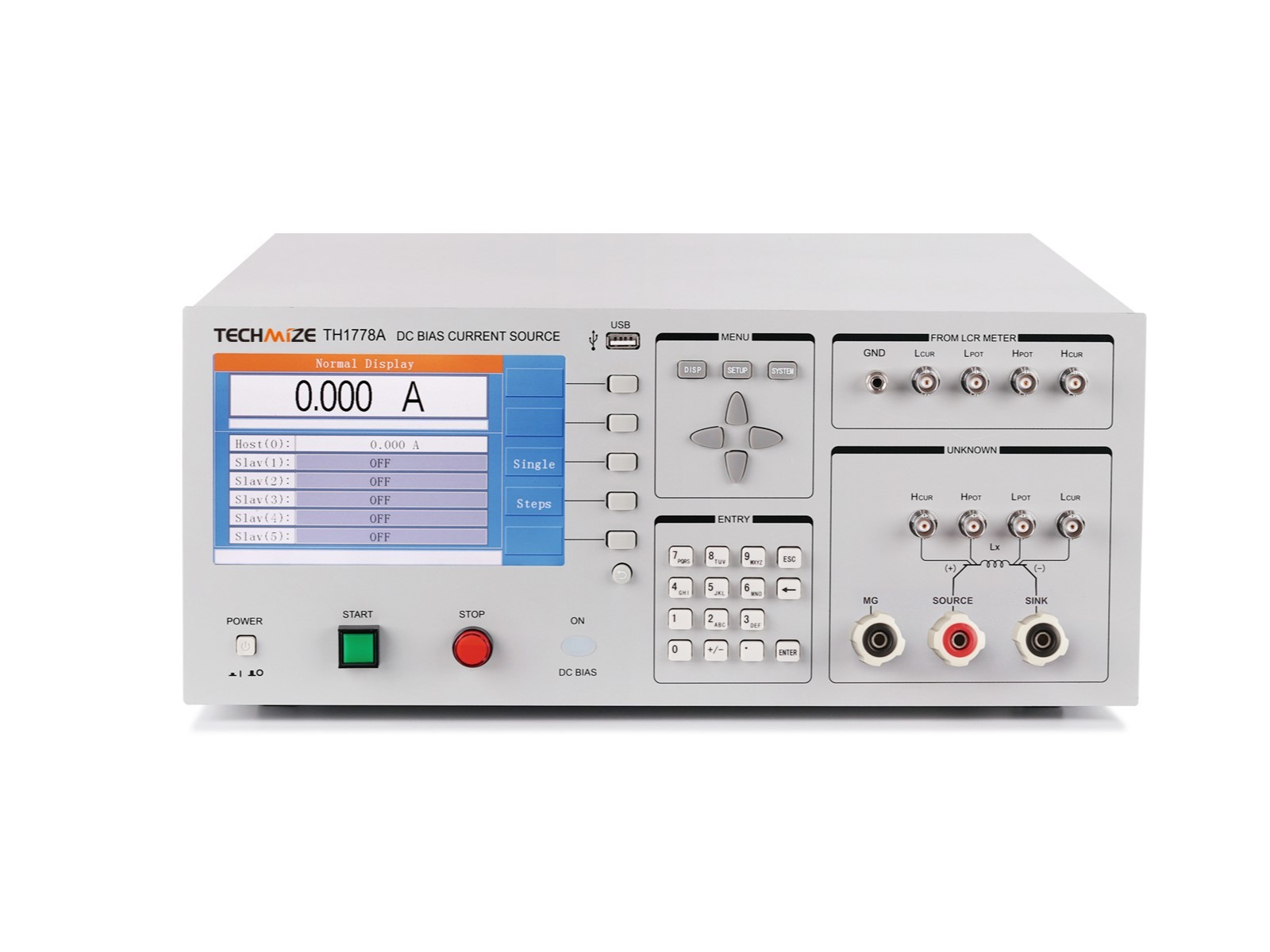

Источник постоянного напряжения смещения TH1778A — специализированный источник постоянного тока смещения (DC Bias Source), предназначенный для проведения высокоточных измерений электронных компонентов и магнитных материалов при наложении постоянной составляющей на переменный тестовый сигнал. Прибор используется совместно с измерителями LCR и анализаторами импеданса, позволяя исследовать характеристики компонентов в условиях, максимально приближенных к реальной эксплуатации.

TH1778A обеспечивает выходной ток до 20 А на один модуль с возможностью параллельной работы нескольких устройств и увеличения суммарного тока до 120 А. Благодаря современной архитектуре, высокопроизводительному процессору ARM Cortex-M3, сенсорному управлению и поддержке интерфейса SCPI прибор одинаково эффективно применяется как в исследовательских лабораториях, так и на автоматизированных производственных линиях.

Преимущества

• Источник постоянного тока смещения до 20 А с возможностью масштабирования системы до 120 А.
• Высокая точность формирования тока при проведении AC/DC-испытаний.
• Совместимость с измерителями LCR и анализаторами импеданса для исследования характеристик компонентов под постоянным смещением.
• Современный графический интерфейс с 5-дюймовым сенсорным экраном и быстрым откликом.
• Поддержка удалённого управления и автоматизации измерений по протоколу SCPI.
• Возможность объединения нескольких модулей для испытаний изделий с большим током намагничивания.

Ключевые особенности

• Выходной ток одного модуля: от 0 до 20 А.
• Параллельная работа до 6 приборов с суммарным непрерывным током до 120 А.
• Высокое разрешение регулировки тока: 5 мА, 25 мА или 100 мА в зависимости от выбранного диапазона.
• Поддержка измерений методом наложения постоянного и переменного тока (AC/DC Bias).
• Режимы работы: фиксированный ток и программируемое пошаговое сканирование.
• Высокопроизводительный процессор ARM Cortex-M3 для быстрого управления системой.
• 5-дюймовый цветной сенсорный дисплей с современным графическим интерфейсом.
• Изменение параметров в режиме реального времени без остановки процесса измерений.
• Хранение пользовательских настроек и удобная система управления файлами.
• Поддержка двух режимов команд SCPI для интеграции в автоматизированные испытательные комплексы.
• Пять режимов управления ножной педалью (Foot Switch).
• Возможность подключения дополнительных ведомых модулей для увеличения выходной мощности.
• Интерфейс на английском и китайском языках.

Области применения

• Измерение индуктивностей, дросселей и трансформаторов при наложении постоянного тока смещения.
• Исследование магнитопроводов, ферритов и других магнитных материалов.
• Испытания силовых индуктивных компонентов в условиях рабочих токов.
• Лабораторные исследования, разработка и контроль качества электронных компонентов.
• Автоматизированные производственные линии и испытательные стенды с дистанционным управлением.
