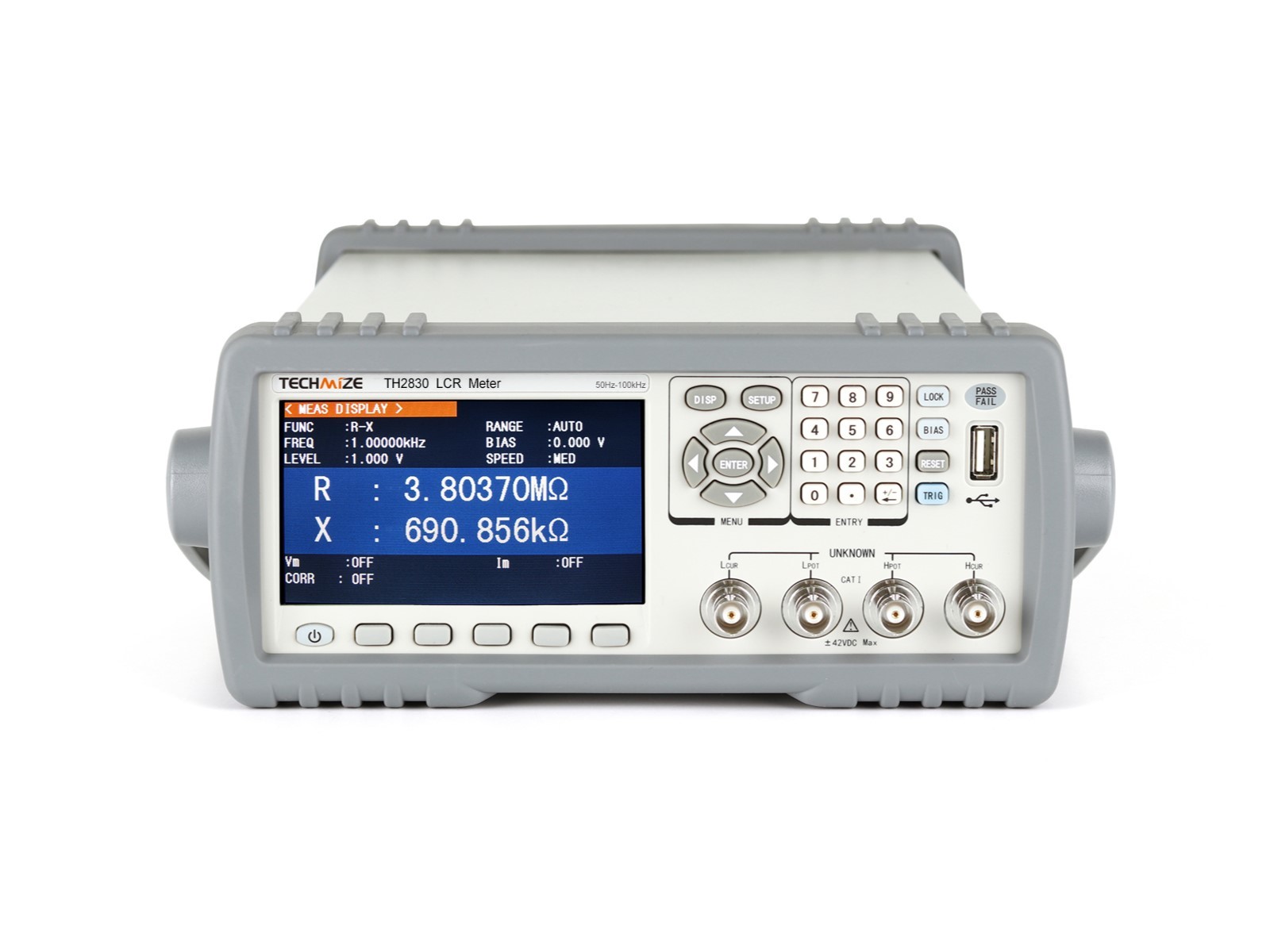

TH2830 — прецизионный измеритель иммитанса (LCR-метр) до 200 кГц

TH2830 — высокоточный измеритель иммитанса, предназначенный для измерения параметров пассивных электронных компонентов, магнитных изделий и электрических цепей. Прибор сочетает широкий диапазон тестовых частот до 200 кГц, высокую скорость измерений, встроенный источник напряжения смещения и функцию измерения сопротивления постоянному току (DCR), что делает его эффективным инструментом для научно-исследовательских лабораторий, производственных предприятий и служб контроля качества.

Благодаря программируемому уровню тестового сигнала, высокой точности измерений и широкому набору интерфейсов TH2830 легко интегрируется в автоматизированные испытательные комплексы и производственные линии.

Основные возможности

• Диапазон тестовых частот до 200 кГц.
• Измерение основных параметров: индуктивности (L), емкости (C), сопротивления (R), импеданса (Z), проводимости (Y), добротности (Q), тангенса угла потерь (D), фазового угла (θ) и других характеристик.
• Измерение сопротивления постоянному току (DCR) с разрешением до 10 мкОм.
• Программируемый уровень тестового сигнала от 10 мВ до 2 В (RMS).
• Встроенный источник напряжения смещения от 0 до ±5 В / 50 мА.
• Одновременное отображение параметров Ls-Rd и Lp-Rd для комплексного анализа компонентов.
• Минимальное время измерения от 13 мс.
• Выбор выходного сопротивления измерительного источника: 30 Ом или 100 Ом.
• Мониторинг напряжения и тока (V/I) с автоматической регулировкой уровня тестового сигнала (ALC).
• Функция сортировки компонентов (BIN) с поддержкой 10 групп допуска.
• Сохранение пользовательских настроек и обновление программного обеспечения через USB-накопитель.
• Цветной TFT-дисплей диагональю 4,3 дюйма с шестизначной индикацией результатов.

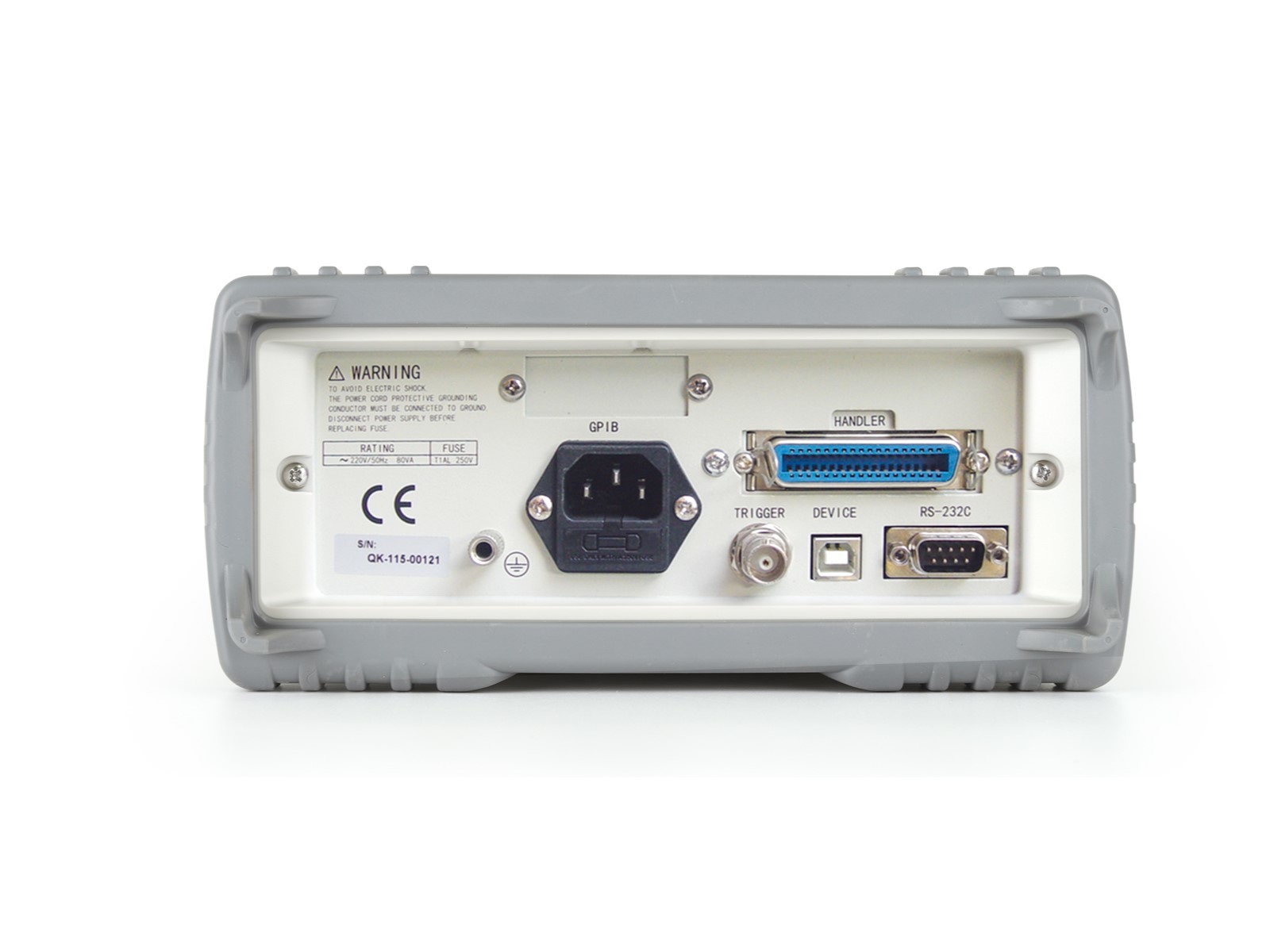

• Поддержка интерфейсов USB, RS-232, RS-485, GPIB и Handler для автоматизации измерений.
• Интерфейс пользователя на английском и китайском языках.

Преимущества TH2830

• Высокая точность измерений — обеспечивает достоверный контроль параметров пассивных компонентов как в лаборатории, так и на производстве.
• Расширенный частотный диапазон до 200 кГц — позволяет исследовать широкий спектр электронных компонентов, включая высокочастотные катушки индуктивности, трансформаторы и фильтры.
• Измерение DCR без дополнительного оборудования — встроенная функция определения сопротивления постоянному току ускоряет комплексное тестирование компонентов.
• Программируемый уровень тестового сигнала — обеспечивает корректное измерение чувствительных компонентов и изделий с нелинейными характеристиками.
• Встроенный источник смещения — позволяет исследовать параметры компонентов в условиях, приближенных к реальным режимам эксплуатации.
• Высокая скорость контроля — минимальное время измерения от 13 мс делает прибор эффективным решением для производственных линий.
• Готовность к автоматизации — широкий набор интерфейсов обеспечивает простую интеграцию в автоматизированные системы контроля качества.
• Удобство эксплуатации — цветной TFT-дисплей, сохранение настроек и обновление ПО через USB упрощают повседневную работу оператора.

Области применения

• Измерение параметров конденсаторов, катушек индуктивности, резисторов и трансформаторов.
• Контроль ферритовых сердечников, дросселей и фильтров электромагнитных помех.
• Измерение сопротивления постоянному току (DCR) обмоток и индуктивных компонентов.
• Тестирование кварцевых резонаторов, пьезоэлектрических компонентов и SMD-изделий.
• Контроль реле, переключателей, контактов и соединителей.
• Измерение параметров печатных плат, кабелей и других элементов электрических цепей.
• Входной и выходной контроль электронных компонентов на производстве.
• Научно-исследовательские лаборатории, сервисные центры и образовательные учреждения.
