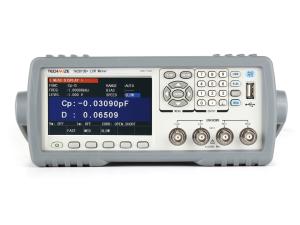

TH2810B+ — измеритель иммитанса (LCR-метр) до 10 кГц

TH2810B+ — универсальный цифровой измеритель иммитанса, предназначенный для высокоточного измерения параметров пассивных электронных компонентов и электрических цепей. Прибор сочетает высокую скорость измерений, широкий набор измеряемых параметров и удобный графический интерфейс, что делает его эффективным инструментом для лабораторных исследований, входного контроля компонентов и автоматизированного производства.

Измеритель поддерживает работу на четырех наиболее востребованных тестовых частотах, обладает высокой скоростью измерений и функциями сортировки компонентов (BIN), что позволяет использовать его как в сервисных и исследовательских лабораториях, так и на производственных участках контроля качества.

Основные возможности

• Четыре фиксированные тестовые частоты: 100 Гц, 120 Гц, 1 кГц и 10 кГц.
• Измерение основных параметров: индуктивности (L), емкости (C), сопротивления (R), импеданса (Z), добротности (Q), тангенса угла потерь (D), фазового угла (θ) и других характеристик.

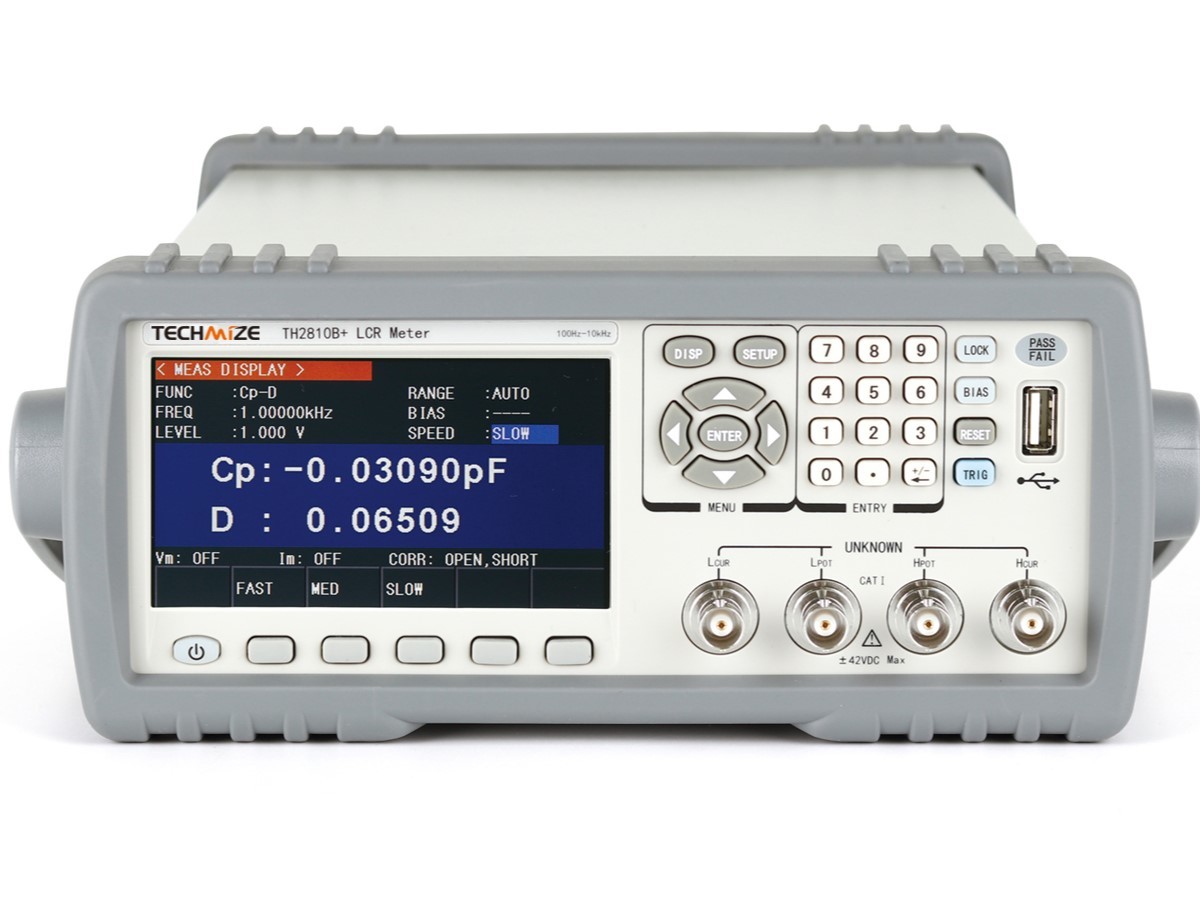

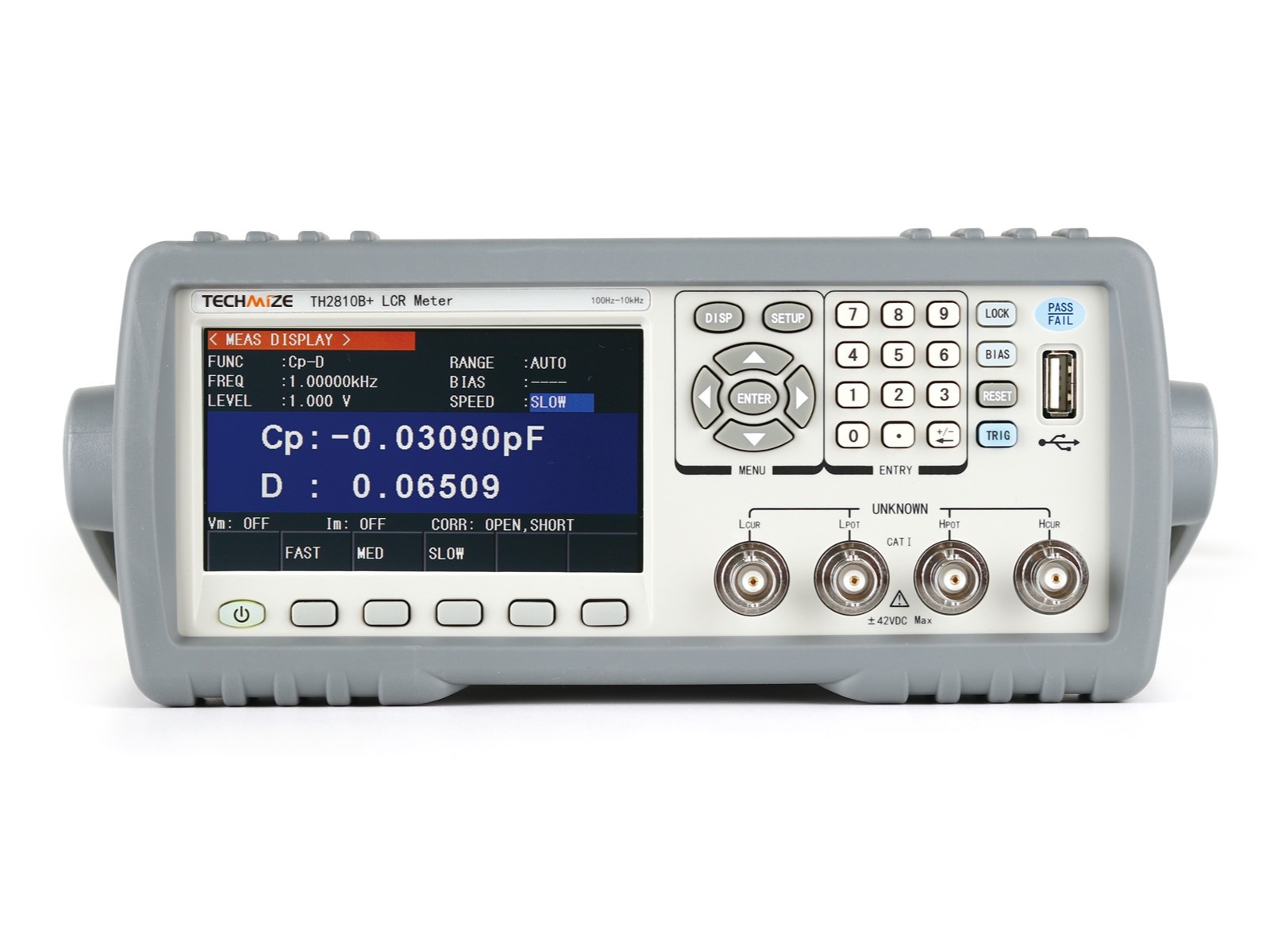

• 4,3-дюймовый цветной TFT-дисплей с шестизначной индикацией результатов.
• Минимальное время измерения от 12,5 мс для быстрого контроля компонентов.
• Высокоскоростной режим измерений на низких частотах.
• Поддержка режима многоточечного тестирования со списком до 10 измерений.
• Функция сортировки компонентов (BIN) с 10 пользовательскими группами допуска.
• 100 ячеек энергонезависимой памяти для хранения пользовательских настроек и 10 ячеек для сохранения результатов измерений.
• Регистрация результатов измерений и сохранение данных.
• Функция создания снимков экрана для документирования результатов.
• Оценка качества подключения измерительной оснастки.
• Поддержка малых напряжений тестового сигнала (менее 100 мкВ) для измерения компонентов, чувствительных к уровню возбуждения.
• Возможность измерения дросселей большой индуктивности и фильтров синфазных помех.
• Поддержка питания от сетей 110 В и 220 В.
• Русифицированное меню отсутствует; доступны английский и китайский языки интерфейса.
• Функции задержки запуска, синхронизации измерений и автоматического отключения питания.

Преимущества TH2810B+

• Высокая скорость контроля — минимальное время измерения позволяет использовать прибор на производственных линиях и при входном контроле компонентов.
• Универсальность применения — подходит для измерения большинства пассивных электронных компонентов и электрических цепей.
• Точное измерение чувствительных компонентов — поддержка сверхмалого уровня тестового сигнала обеспечивает корректное измерение компонентов, чувствительных к напряжению возбуждения.
• Удобный контроль качества — встроенная система BIN-сортировки ускоряет проверку соответствия компонентов заданным допускам.
• Хранение настроек — возможность сохранения измерительных программ позволяет быстро переключаться между различными типами изделий.
• Современный пользовательский интерфейс — цветной TFT-дисплей обеспечивает удобное отображение результатов и параметров измерений.
• Подготовлен к автоматизации — поддержка регистрации данных и сохранения результатов упрощает интеграцию прибора в системы контроля качества.

Области применения

• Измерение параметров конденсаторов, катушек индуктивности, резисторов и трансформаторов.
• Контроль ферритовых сердечников, дросселей и фильтров электромагнитных помех.
• Тестирование пьезоэлектрических компонентов и кварцевых резонаторов.
• Измерение параметров SMD-компонентов и электронных модулей.
• Контроль реле, переключателей, контактов и соединителей.
• Измерение сопротивления проводников и дорожек печатных плат.
• Входной и выходной контроль электронных компонентов на производстве.
• Лабораторные исследования, сервисное обслуживание и образовательные учреждения.
