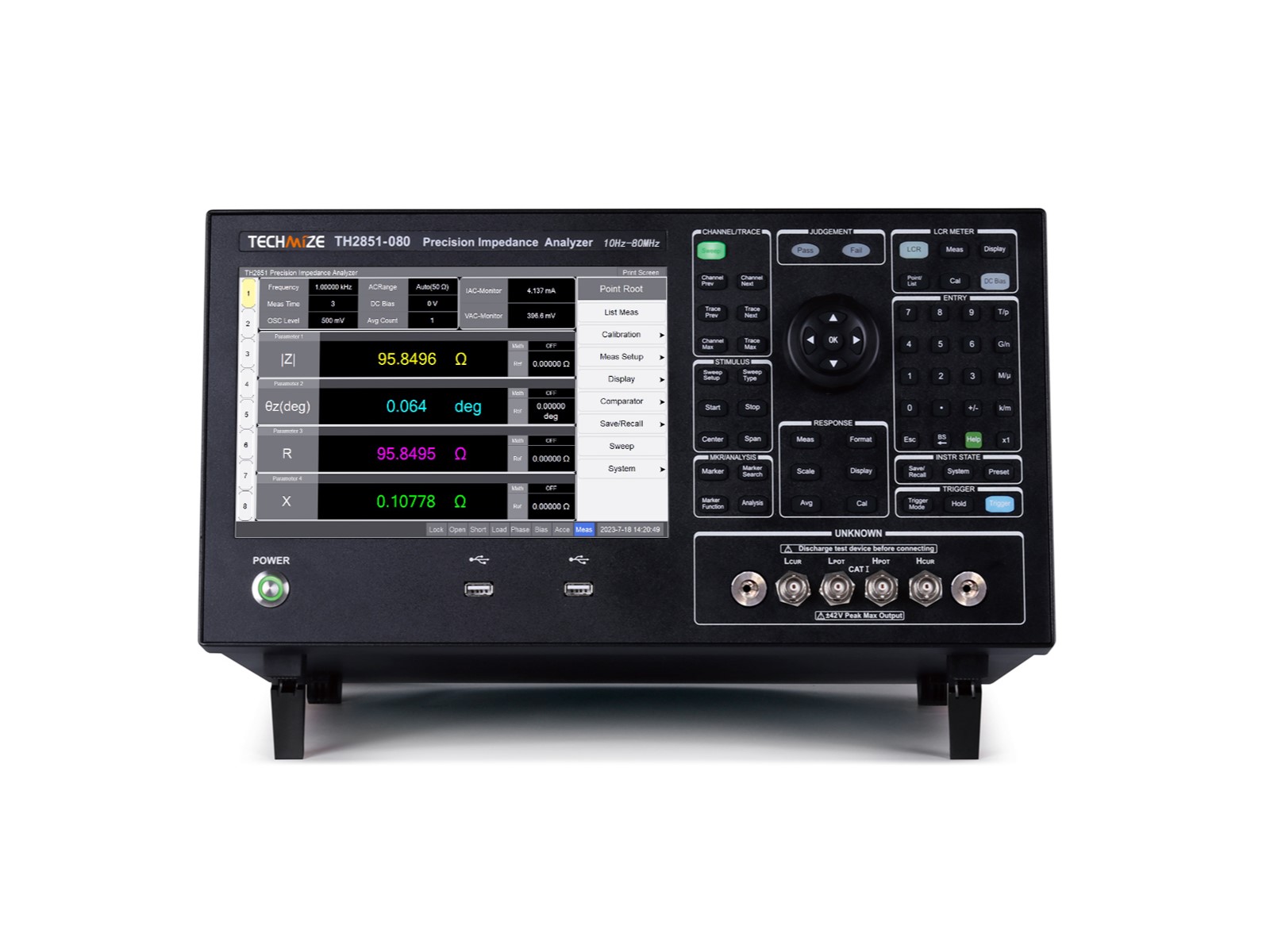

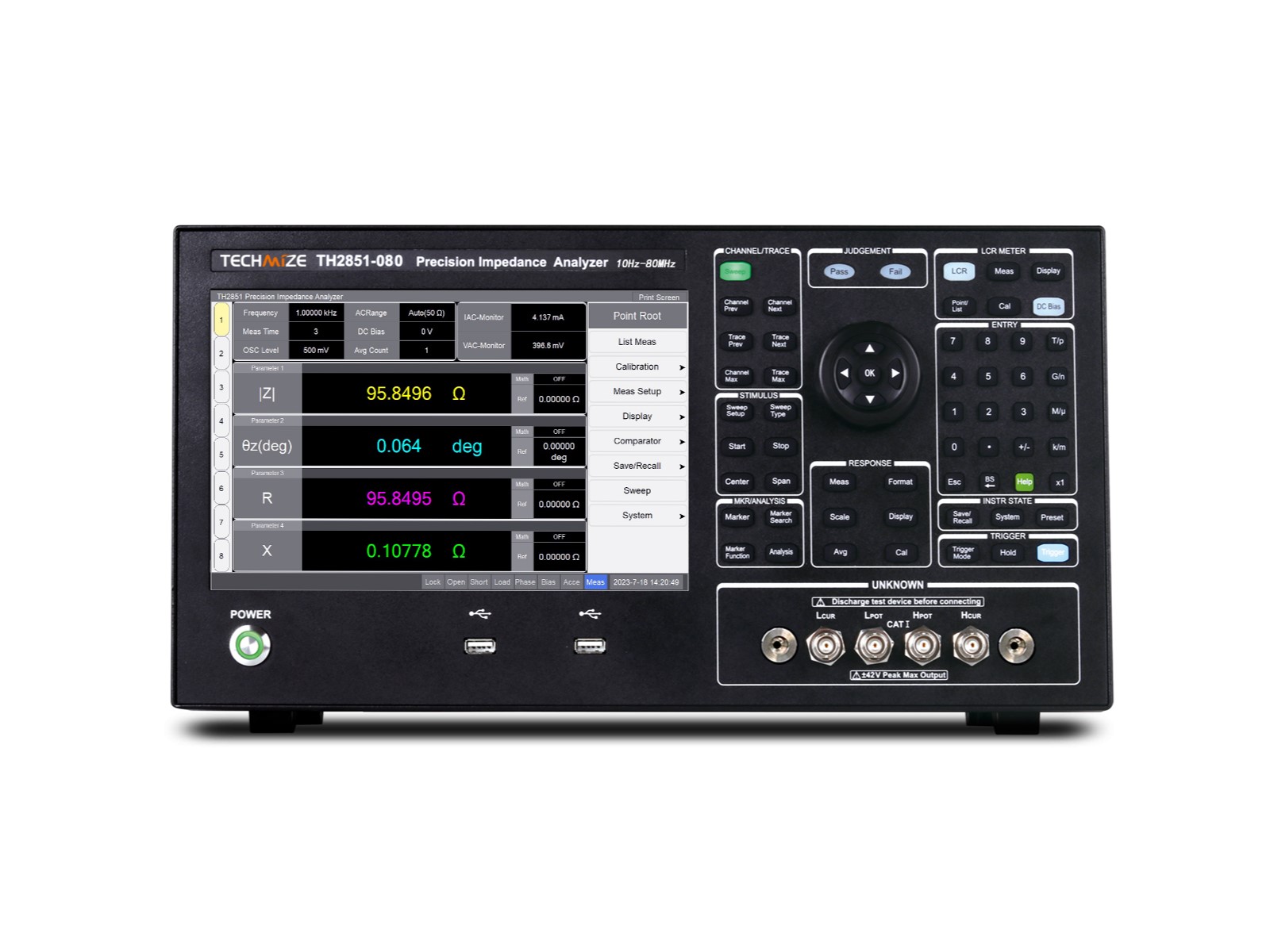

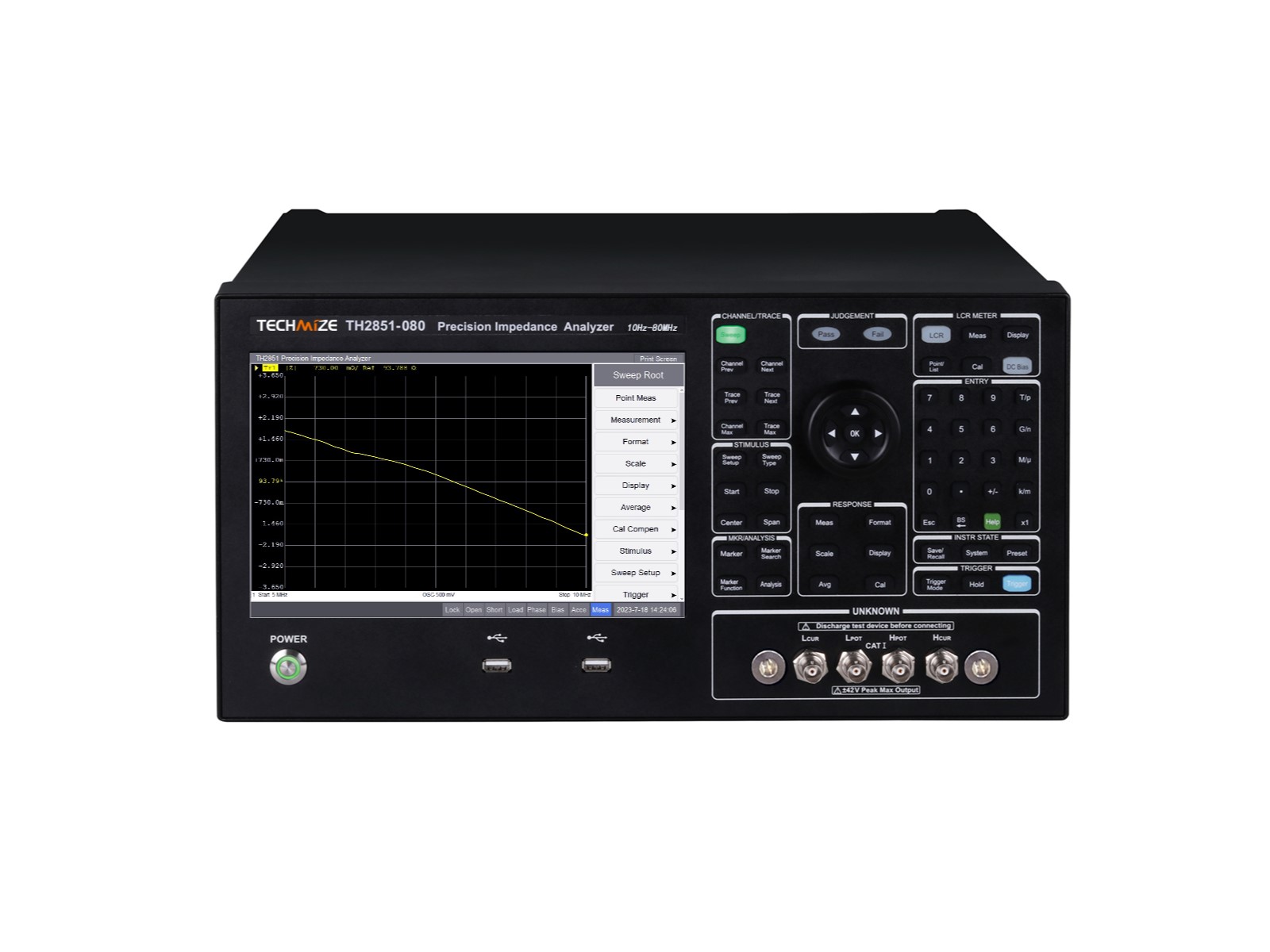

TH2851-080 — высокоточный анализатор импеданса до 80 МГц

TH2851-080 — флагманский анализатор импеданса серии TH2851, предназначенный для прецизионных измерений параметров электронных компонентов, полупроводниковых приборов, магнитных и диэлектрических материалов в диапазоне частот от 10 Гц до 80 МГц. Благодаря расширенному частотному диапазону прибор позволяет выполнять исследования высокочастотных устройств и материалов, обеспечивая высокую точность измерений и широкие возможности анализа.

Прибор сочетает типовую погрешность измерений до ±0,045%, широкий диапазон измеряемых импедансов, встроенный источник постоянного смещения и развитые функции моделирования эквивалентных схем. TH2851-080 подходит для научно-исследовательских работ, разработки новых электронных устройств, испытаний материалов и автоматизированного контроля качества продукции.

Основные возможности

• Диапазон тестовых частот от 10 Гц до 80 МГц.
• Высокая точность измерений: основная погрешность до ±0,08% (типовое значение ±0,045%).
• Диапазон измерения импеданса от 25 мОм до 40 МОм.
• Встроенный источник постоянного смещения до ±40 В или ±100 мА.
• Поддержка анализа эквивалентных схем и моделирования параметров компонентов.
• Измерение полного сопротивления (Z), проводимости (Y), активного и реактивного сопротивления (R/X), индуктивности (L), ёмкости (C), добротности (Q), тангенса угла потерь (D), фазового угла и других параметров.
• Отображение комплексных значений импеданса и проводимости.
• Точечные измерения, сканирование по списку и графическое сканирование характеристик.
• Сканирование до 1601 точки в одном измерительном цикле.
• Четырёхканальный графический анализ с одновременным отображением нескольких измерительных кривых.
• 16 вариантов отображения результатов и графиков на экране.
• Функция сортировки компонентов по 10 классам для производственного контроля качества.
• 10,1-дюймовый емкостный сенсорный дисплей с разрешением 1280 × 800 пикселей.
• Поддержка команд SCPI для автоматизации измерений и удалённого управления.
• Программная совместимость с анализаторами Keysight E4990A, E4980A, E4980AL и HP4284A.

Преимущества TH2851-080

• Максимальный частотный диапазон до 80 МГц — позволяет исследовать высокочастотные компоненты, ферритовые материалы, фильтры, антенны и устройства радиосвязи, недоступные для большинства стандартных анализаторов импеданса.
• Высокая точность измерений — типовая погрешность до ±0,045% обеспечивает достоверные результаты при проведении научных исследований и прецизионного контроля качества.
• Исследование компонентов в реальных режимах работы — встроенный источник постоянного смещения позволяет анализировать характеристики изделий под воздействием напряжения или тока смещения.
• Расширенные аналитические возможности — поддержка моделей замещения, графического анализа и многоточечного сканирования упрощает разработку новых электронных устройств и материалов.
• Эффективная автоматизация испытаний — поддержка SCPI-команд и совместимость с популярными измерительными платформами облегчают интеграцию прибора в автоматизированные испытательные комплексы.
• Современный пользовательский интерфейс — большой сенсорный экран обеспечивает удобную работу с графиками, таблицами и результатами измерений.
• Универсальность применения — подходит для измерения пассивных компонентов, полупроводниковых приборов, магнитных и диэлектрических материалов.

Области применения

• Исследование и разработка высокочастотных электронных компонентов.
• Измерение параметров конденсаторов, катушек индуктивности, трансформаторов, ферритовых фильтров и резонаторов.
• Анализ характеристик RF-компонентов и устройств радиосвязи.
• Исследование свойств ферритов, магнитомягких материалов и высокочастотных магнитопроводов.
• Измерение диэлектрической проницаемости и тангенса угла потерь полимеров, керамики и печатных плат.
• Анализ характеристик диодов, транзисторов, MEMS-устройств и других полупроводниковых компонентов.
• Контроль качества электронных компонентов и материалов на производстве.
• Научно-исследовательские, испытательные и метрологические лаборатории.
