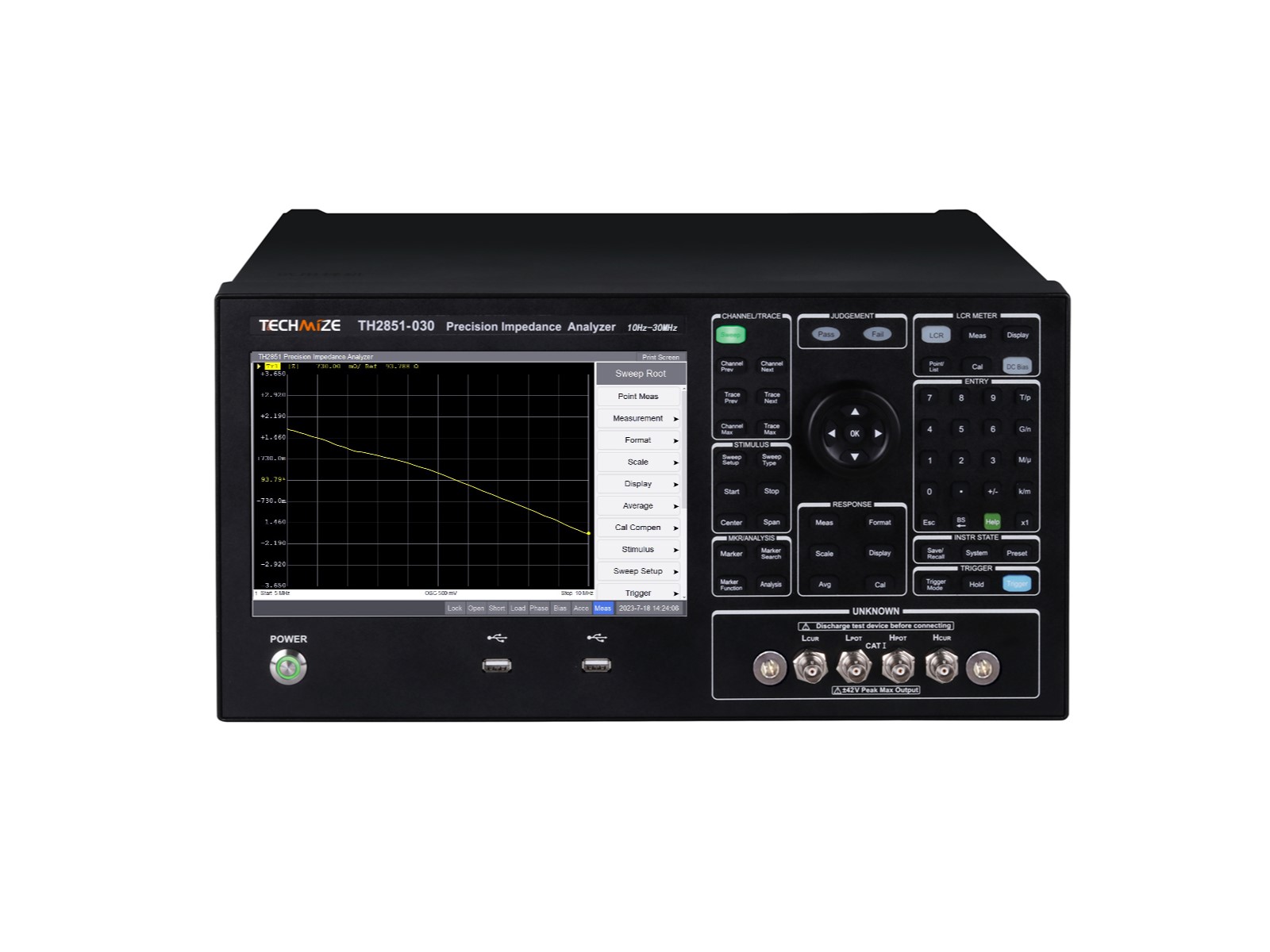

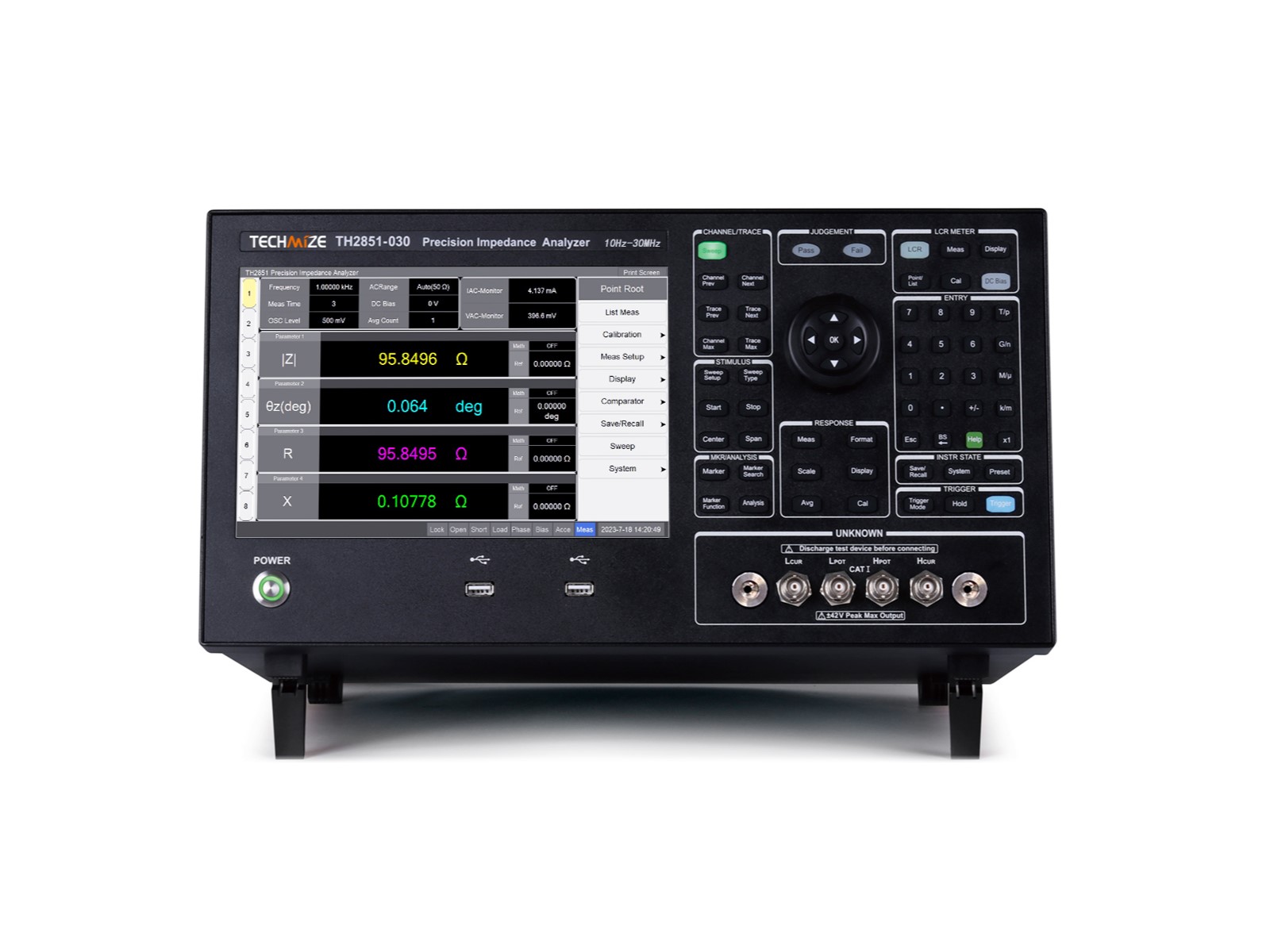

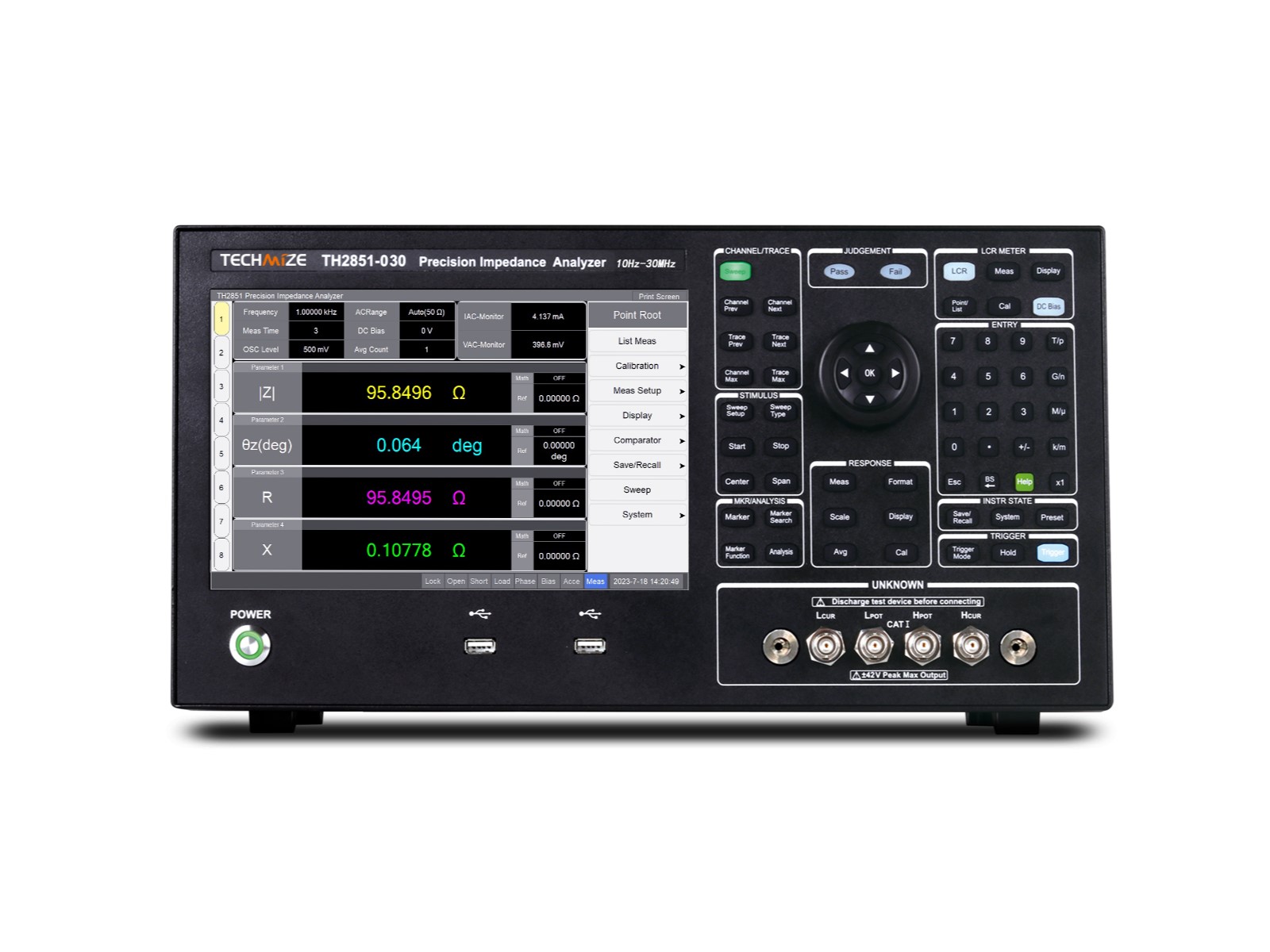

TH2851-030 — высокоточный анализатор импеданса до 30 МГц

TH2851-030 — профессиональный анализатор импеданса нового поколения, предназначенный для высокоточных измерений параметров электронных компонентов, полупроводниковых приборов, магнитных и диэлектрических материалов в диапазоне частот от 10 Гц до 30 МГц. Благодаря высокой точности измерений, встроенному источнику постоянного смещения и расширенным функциям анализа прибор эффективно применяется в научно-исследовательских работах, разработке электронных устройств, производственном контроле и испытательных лабораториях.

Анализатор обеспечивает типовую погрешность измерений до ±0,045% и поддерживает анализ эквивалентных схем компонентов с использованием многопараметрических моделей. Широкий частотный диапазон позволяет исследовать характеристики компонентов как на низких, так и на высоких частотах, максимально приближенных к реальным условиям эксплуатации.

Основные возможности

• Диапазон тестовых частот от 10 Гц до 30 МГц.
• Высокая точность измерений: основная погрешность до ±0,08% (типовое значение ±0,045%).
• Широкий диапазон измерения импеданса от 25 мОм до 40 МОм.
• Встроенный источник постоянного смещения до ±40 В или ±100 мА.
• Поддержка анализа эквивалентных схем и моделирования параметров компонентов.
• Измерение полного сопротивления (Z), проводимости (Y), активного и реактивного сопротивления, индуктивности (L), ёмкости (C), добротности (Q), тангенса угла потерь (D), фазового угла и других параметров.
• Отображение комплексных значений импеданса и проводимости.
• Точечные измерения, сканирование по списку и графическое сканирование характеристик.
• Сканирование до 1601 точки в одном измерительном цикле.
• Четырёхканальный графический анализ с отображением до 16 кривых одновременно.
• Сортировка компонентов по 10 классам с использованием встроенных функций контроля качества.
• 10,1-дюймовый емкостный сенсорный дисплей с разрешением 1280 × 800 пикселей.
• Поддержка команд SCPI и интеграции в автоматизированные измерительные системы.
• Программная совместимость с анализаторами Keysight E4990A, E4980A, E4980AL и HP4284A.

Преимущества TH2851-030

• Расширенный диапазон частот до 30 МГц — обеспечивает исследование высокочастотных компонентов, ферритов, фильтров и материалов, используемых в современной электронике и телекоммуникационном оборудовании.
• Высокая точность измерений — типовая погрешность до ±0,045% позволяет использовать прибор для научных исследований и прецизионного контроля качества.
• Измерения в условиях реальной эксплуатации — встроенный источник постоянного смещения позволяет анализировать параметры компонентов под воздействием постоянного напряжения или тока.
• Расширенные аналитические возможности — поддержка эквивалентных схем, графического анализа и многоточечного сканирования ускоряет разработку и диагностику электронных устройств.
• Удобная визуализация данных — большой сенсорный экран обеспечивает наглядное отображение графиков, таблиц и результатов измерений.
• Готовность к автоматизации — поддержка SCPI-команд и совместимость с популярными измерительными платформами упрощают интеграцию в автоматизированные испытательные комплексы.
• Универсальность применения — один прибор подходит для измерения пассивных компонентов, полупроводниковых устройств, магнитных и диэлектрических материалов.

Области применения

• Исследование и разработка электронных компонентов и радиоэлектронных устройств.
• Измерение параметров конденсаторов, индуктивностей, трансформаторов, ферритовых фильтров и резонаторов.
• Анализ характеристик диодов, транзисторов и других полупроводниковых приборов.
• Измерение параметров высокочастотных компонентов и материалов.
• Исследование диэлектрической проницаемости и тангенса угла потерь полимеров, керамики и печатных плат.
• Измерение магнитной проницаемости и потерь ферритов, порошковых и аморфных магнитных материалов.
• Входной и выходной контроль качества электронных компонентов.
• Научно-исследовательские, испытательные и метрологические лаборатории.
