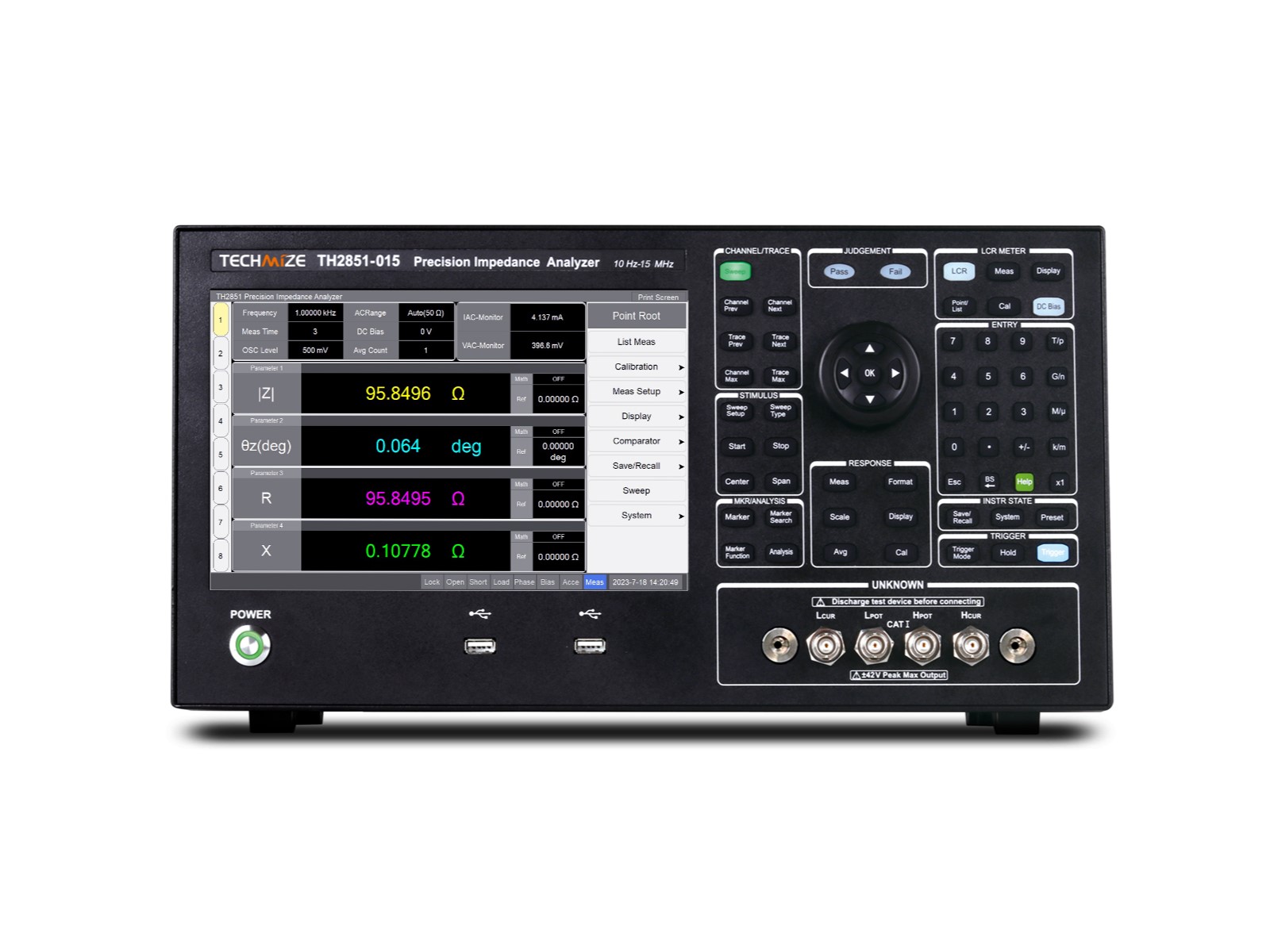

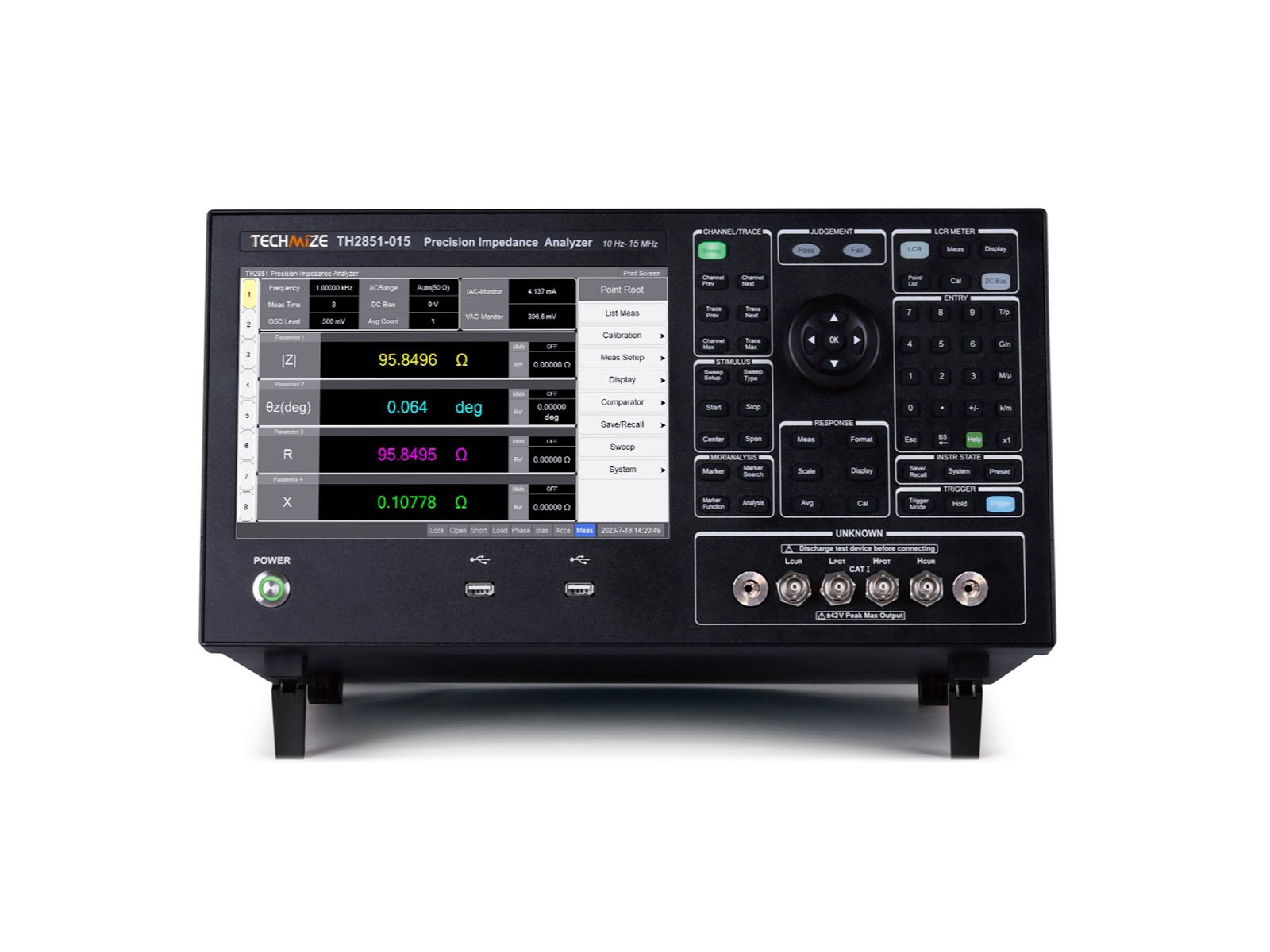

TH2851-015 — высокоточный анализатор импеданса до 15 МГц

TH2851-015 — профессиональный анализатор импеданса, предназначенный для точного измерения электрических параметров электронных компонентов, полупроводниковых приборов, магнитных и диэлектрических материалов. Прибор обеспечивает измерения в диапазоне частот от 10 Гц до 15 МГц и сочетает высокую точность, широкий функционал анализа и современные средства визуализации результатов.

Благодаря типовой погрешности измерений до ±0,045% и встроенному источнику постоянного смещения до ±40 В анализатор позволяет проводить как стандартные измерения импеданса, так и углубленные исследования характеристик компонентов в реальных условиях эксплуатации. Поддержка моделей замещения и графического анализа делает TH2851-015 эффективным инструментом для научно-исследовательских лабораторий, производственных предприятий и центров контроля качества.

Основные возможности

• Диапазон тестовых частот от 10 Гц до 15 МГц.
• Высокая точность измерений: основная погрешность до ±0,08% (типовое значение ±0,045%).
• Широкий диапазон измерения импеданса: от 25 мОм до 40 МОм.
• Встроенный источник смещения по постоянному току до ±40 В или ±100 мА.
• Поддержка анализа эквивалентных схем компонентов с использованием многопараметрических моделей.
• Измерение импеданса, проводимости, индуктивности, ёмкости, активного и реактивного сопротивления, добротности, тангенса угла потерь и других параметров.
• Отображение комплексных значений импеданса и проводимости.
• Три режима измерений: точечное тестирование, сканирование списка и графическое сканирование.
• Сканирование до 1601 измерительной точки в одном цикле.
• Четырёхканальный графический анализ с возможностью одновременного отображения нескольких кривых.
• 16 вариантов разделения экрана для удобного сравнения результатов измерений.
• Сортировка компонентов по 10 классам в режиме LCR-контроля.
• 10,1-дюймовый емкостный сенсорный дисплей с разрешением 1280 × 800 пикселей.
• Поддержка интерфейсов автоматизации и команд SCPI.
• Совместимость с программными решениями и командами приборов Keysight E4990A, E4980A, E4980AL и HP4284A.

Преимущества TH2851-015

• Лабораторная точность измерений — обеспечивает достоверный анализ параметров компонентов даже при исследовании сложных импедансных характеристик.
• Частотный диапазон до 15 МГц — позволяет анализировать высокочастотные компоненты и материалы, недоступные для большинства стандартных LCR-метров.
• Исследование компонентов под нагрузкой — встроенный источник постоянного смещения позволяет моделировать реальные условия работы устройств.
• Развитые средства анализа — функции построения графиков, сканирования и моделирования эквивалентных схем ускоряют разработку и диагностику электронных изделий.
• Готовность к автоматизации — поддержка SCPI-команд и совместимость с популярными измерительными платформами упрощают интеграцию в автоматизированные испытательные системы.
• Универсальность применения — подходит для измерения компонентов, полупроводниковых приборов, магнитных и диэлектрических материалов.
• Удобство работы — большой сенсорный экран и расширенные возможности визуализации обеспечивают быстрый анализ результатов измерений.

Области применения

• Исследование и разработка электронных компонентов.
• Измерение параметров конденсаторов, катушек индуктивности, трансформаторов, ферритовых фильтров и резонаторов.
• Анализ характеристик диодов, транзисторов, полупроводниковых структур и MEMS-устройств.
• Контроль качества электронных компонентов на производстве.
• Измерение диэлектрической проницаемости и тангенса угла потерь материалов.
• Исследование магнитной проницаемости ферритов и магнитомягких материалов.
• Испытания печатных плат и электронных узлов.
• Научно-исследовательские и метрологические лаборатории.
