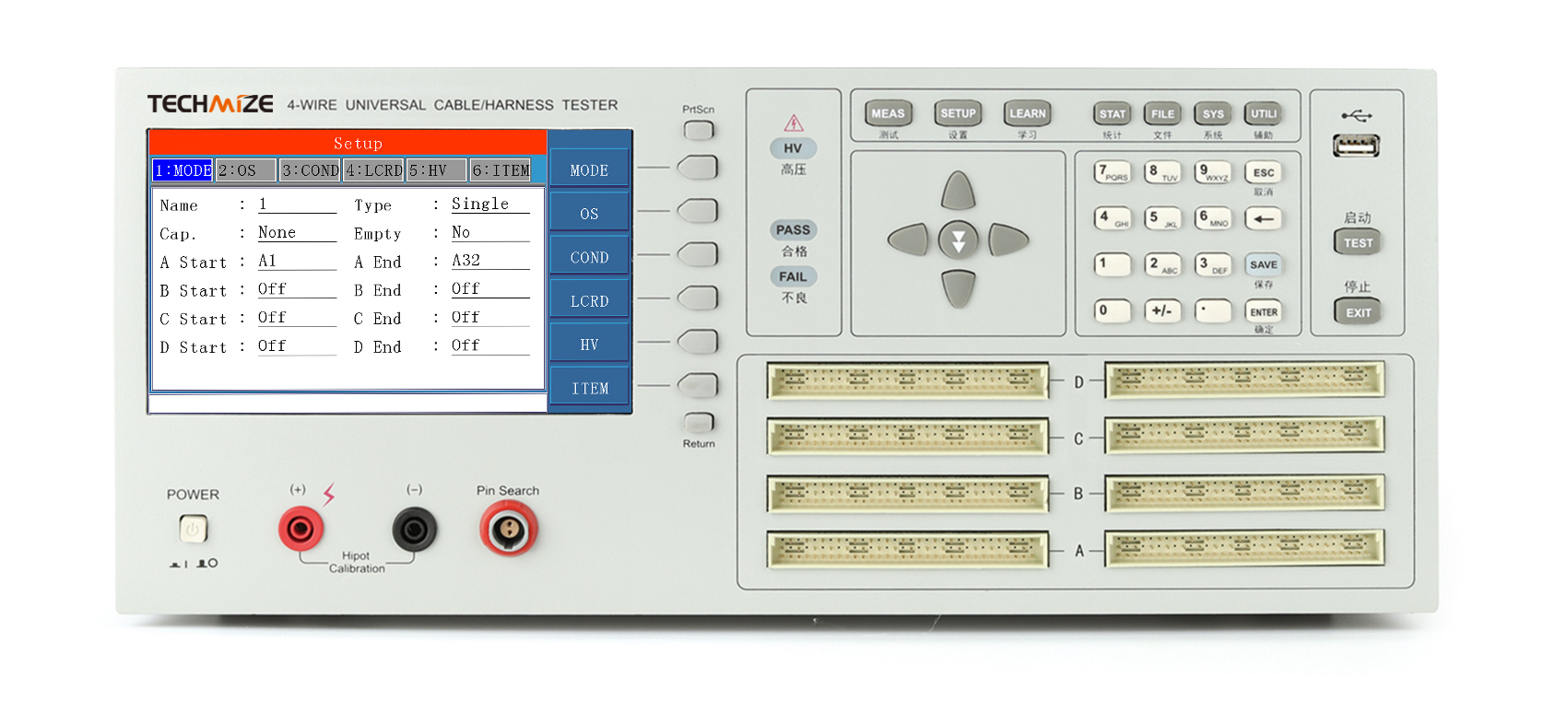

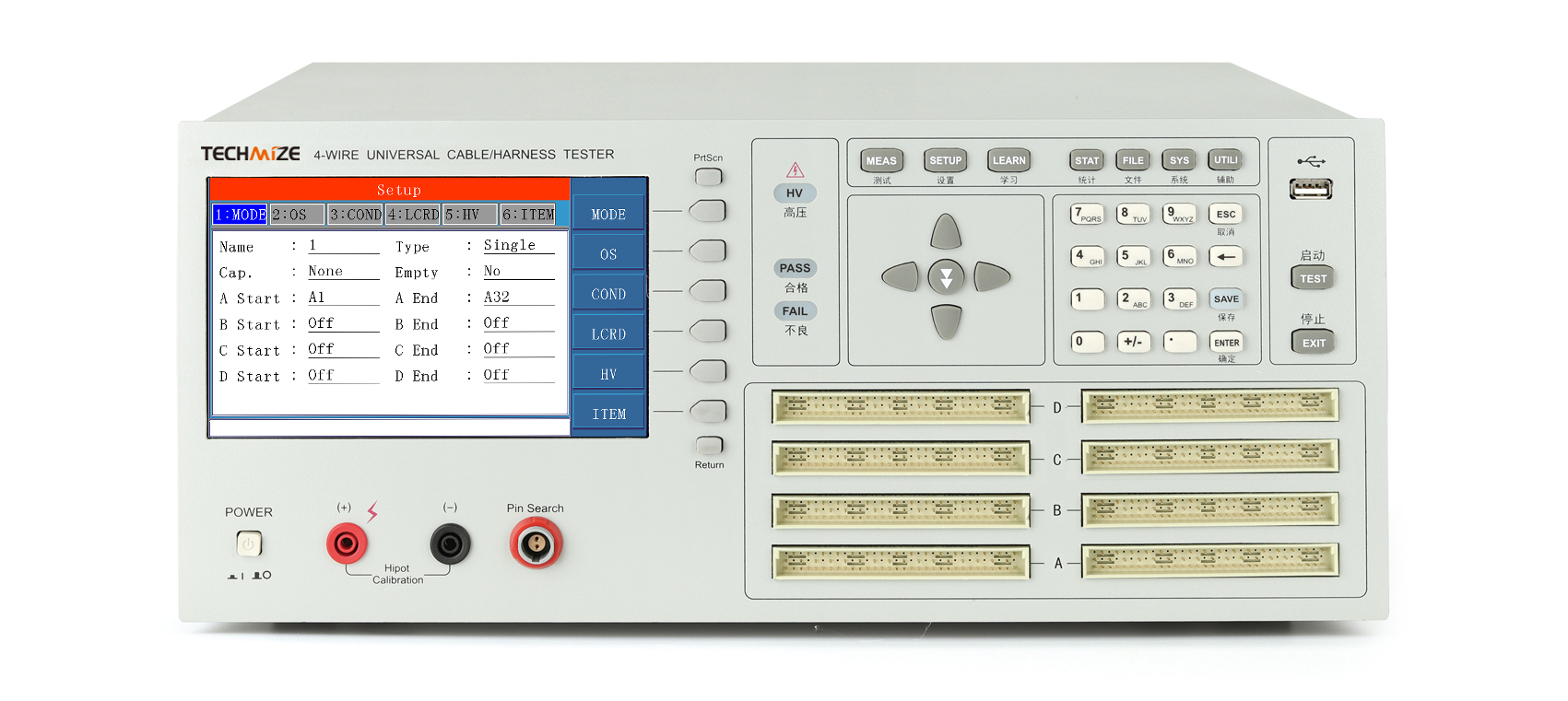

Тестер кабелей и жгутов TH8603-4 представляет собой высокотехнологичную автоматизированную систему для комплексного тестирования параметров кабелей и жгутов, обеспечивающую проверку качества и надежности соединений. Устройство позволяет проводить тестирование различных пассивных компонентов, таких как индукторы, резисторы, конденсаторы и диоды, а также оценивать выдерживаемое переменное и постоянное напряжение, сопротивление изоляции и характеристики кабельных изделий, включая USB, HDMI, VGA, IDE, SATA, GPIB, RS232 и другие. Прибор оснащен 7-дюймовым TFT-дисплеем с LED-подсветкой, на котором одновременно отображаются настройки и результаты измерений, что делает использование TH8603-4 простым и интуитивно понятным.
Применение и функциональные возможности:
- Связь и ИТ
- Автомобильная электроника
- Пассивные компоненты
- Тестирование на безопасность
- Максимальное DC напряжение/ток: 5 В / 20 мА
- Максимальное AC напряжение: 1 В (синусоидальное) / 50 Гц - 100 кГц
- Количество тестовых пинов: 512
- Измерение сопротивления: от 1 мОм до 1 МОм
- Сопротивление изоляции: от 1 МОм до 1 ГОм • Ток утечки DC: от 1 мкА до 1 мА
- Ток утечки AC: от 0.01 мА до 5 мА
- Экран: 7 дюймов, разрешение 800x480 пикселей
|
Параметр |
Значение |
|
|
Модель |
ТН8603-4 |
|
|
Количество контактов |
512 (2-провод.) |
|
|
256 (4-провод.) |
||
|
Схема подключения |
4-проводная |
|
|
2-проводная |
||
|
Type-C |
- |
|
|
Проводимость/переходное поведение |
100 мОм-950 Ом |
|
|
Обрыв/короткое замыкание |
1 кОм-50 кОм |
|
|
Тест диода |
0-10 В |
|
|
Тест ёмкости |
1 нФ-1 мФ |
|
|
DCR |
10 мОм-1 МОм |
|
|
Устойчивость к переменному току |
Напряжение |
750 В |
|
Ток |
5 мА |
|
|
Устойчивость к постоянному току |
Напряжение |
1000 В |
|
Ток |
1 мА |
|
|
Сопротивление изоляции |
Напряжение |
1000 В |
|
Сопротивление |
1 ГОм |
|
|
Интерфейс |
Стандарт |
RS232, USB HOST, USB DEVICE, HANDLER |
|
Опция |
GPIB, RS485 |
|
|
Размер |
425x177x355 мм |
|
|
Вес |
7.5 кг |
|
