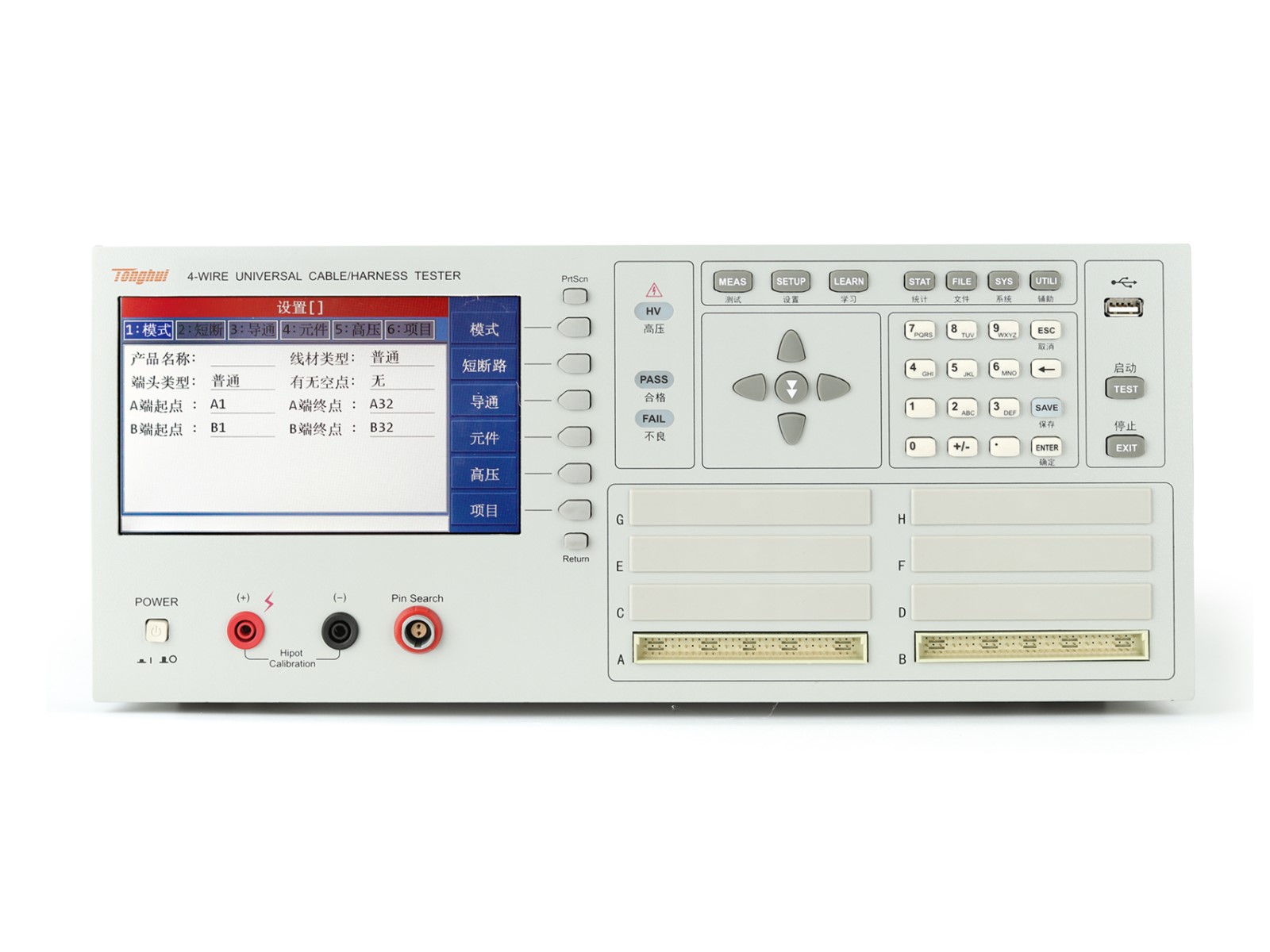

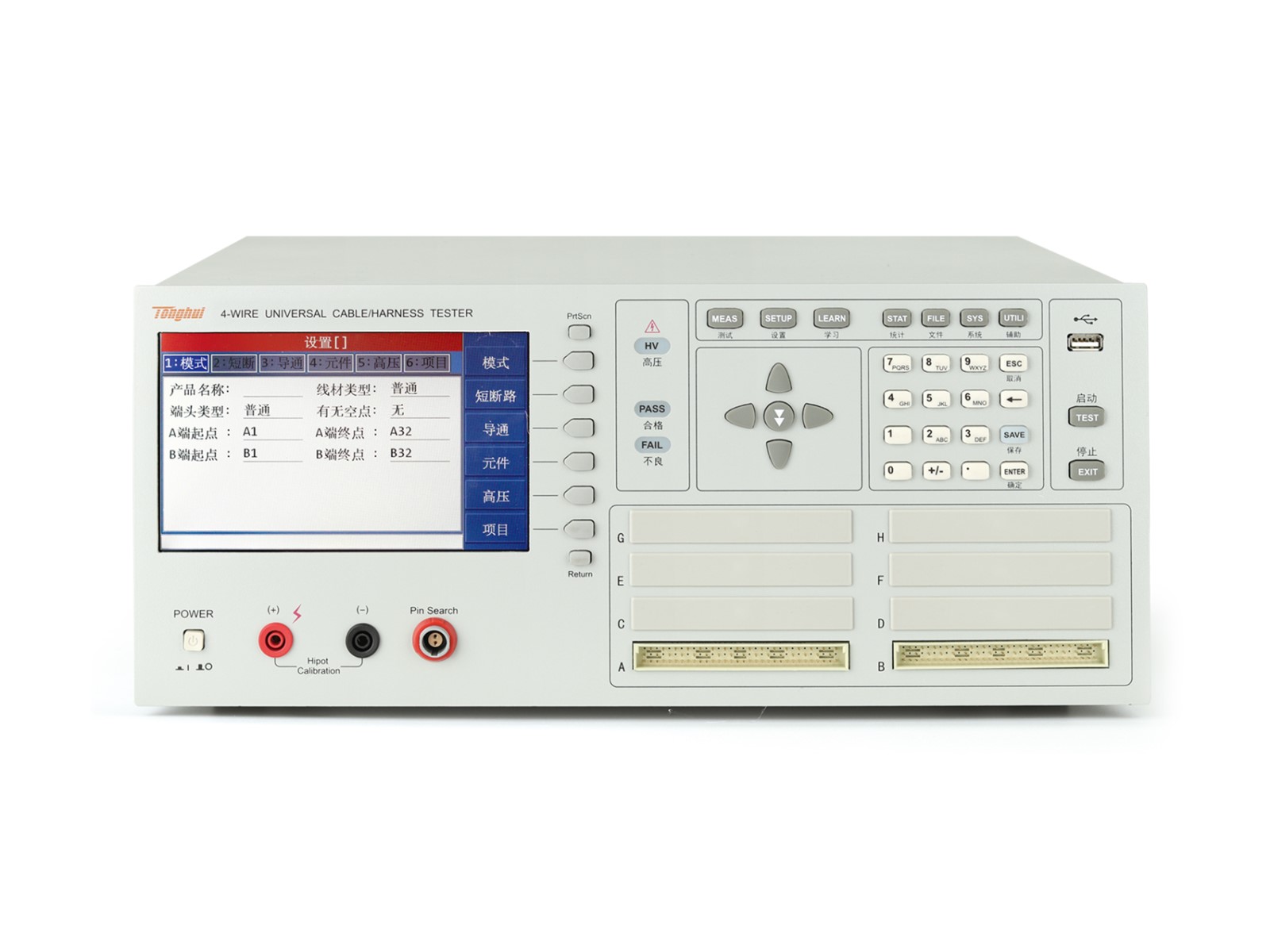

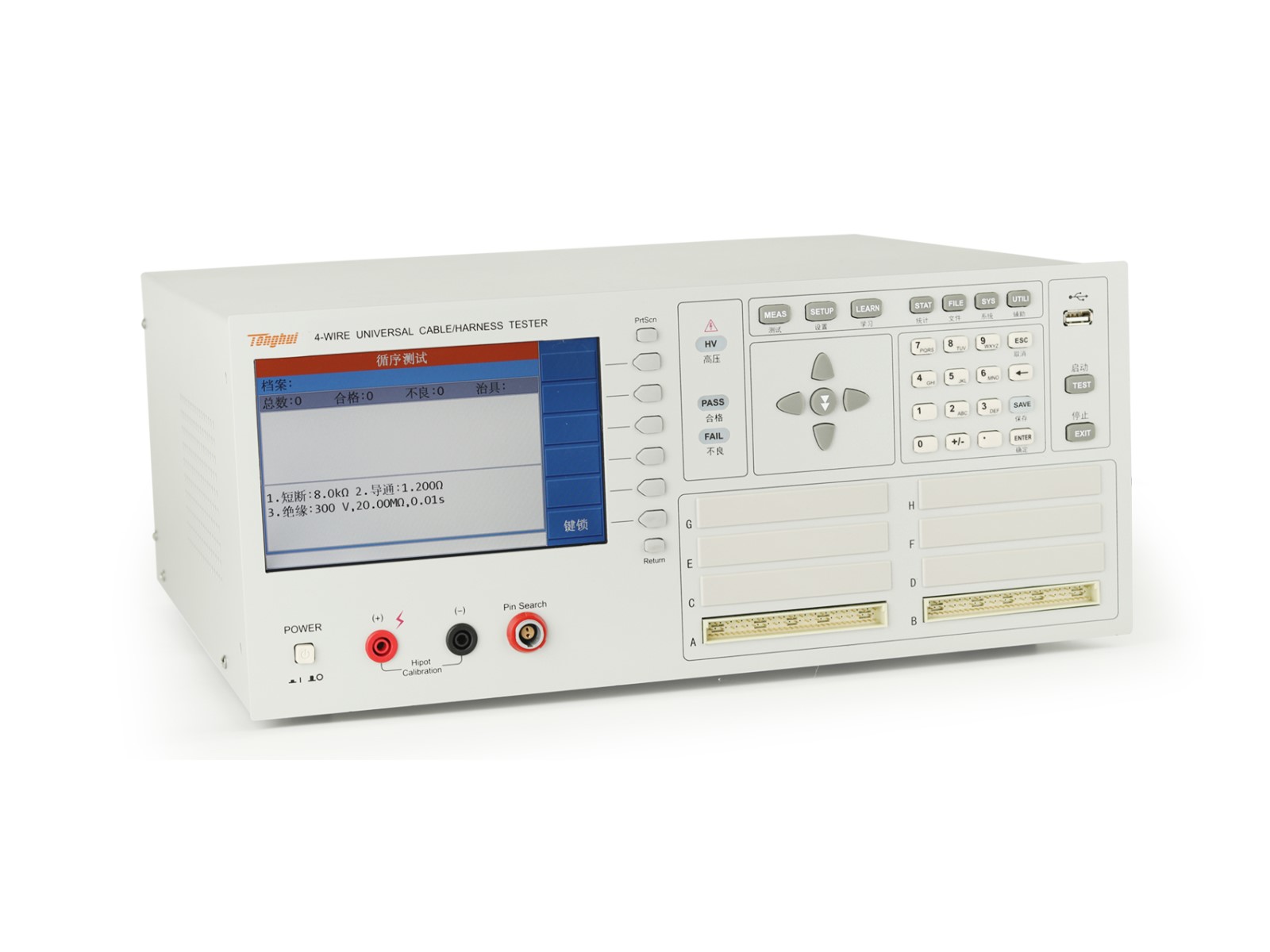

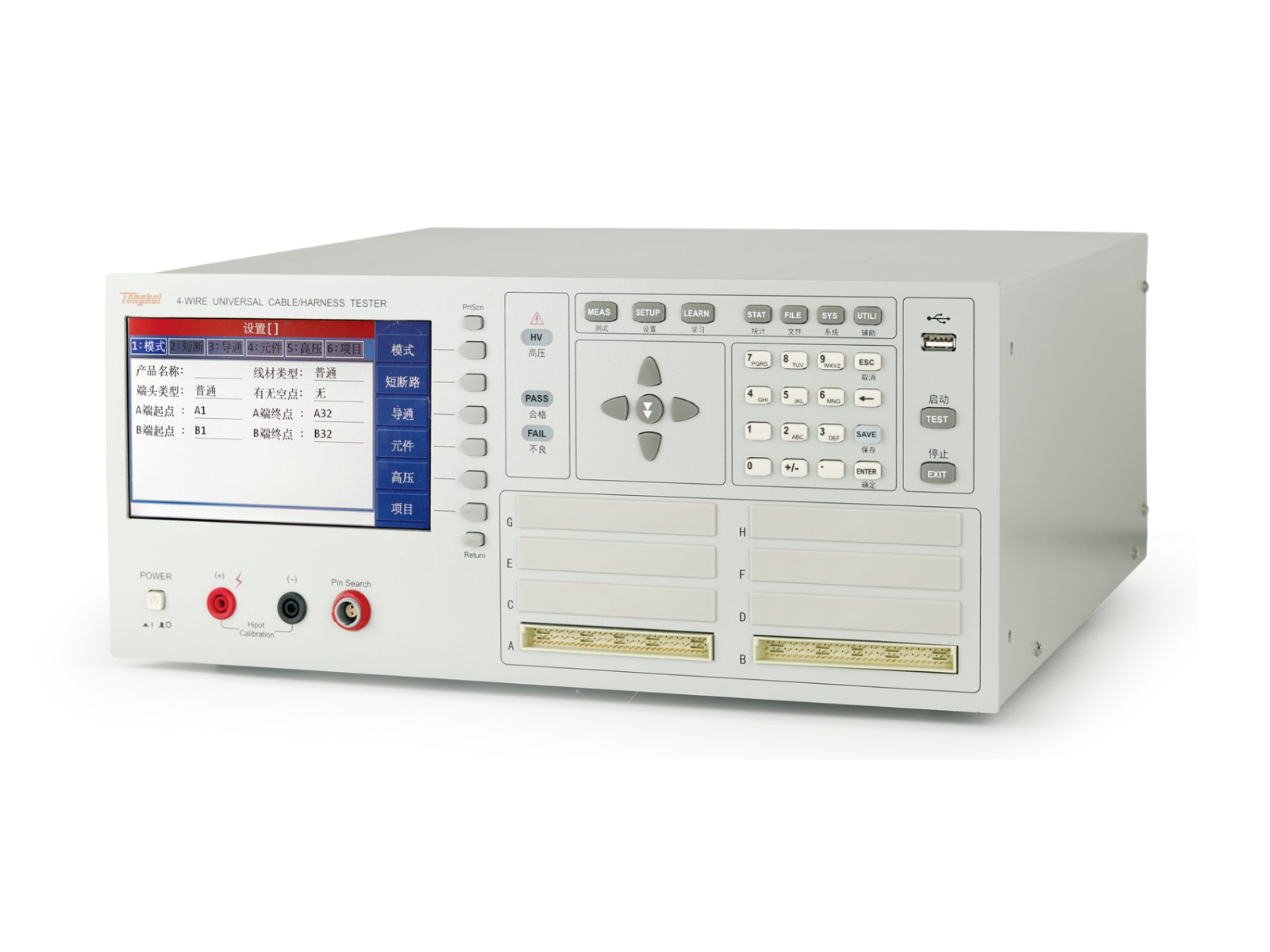

Модель TH8602-B представляет собой высокоточный тестер с 64 контактами и 4-проводным подключением, предназначенный для широкого спектра тестирования электрических соединений.
Устройство предлагает множество функций, включая проверку проводимости, мгновенное обнаружение обрывов и коротких замыканий, а также измерения выдерживаемого напряжения как переменного, так и постоянного тока, сопротивления изоляции, сопротивления, емкости и тестирование диодов и разъемов Type-C. Оно использует инновационную технологию разделения высокого и низкого напряжения с сопротивлением изоляции более 100 ГОм. Тестер имеет четыре режима тестирования под высоким напряжением: попарное тестирование, дихотомия, автоматический тест и тест с заземлением. Устройство оснащено 7-дюймовым TFT LCD экраном с TrueColor и разрешением 800x480 пикселей, что обеспечивает четкое отображение информации.
Основные характеристики:
- Количество тестовых контактов: от 64 до 256 (4-проводная схема измерения).
- Режимы тестирования: проводимость, мгновенное обнаружение обрывов и коротких замыканий, испытание высоким напряжением (Hipot), измерение сопротивления изоляции (IR), а также тестирование компонентов.
- Технология разделения высокого и низкого напряжения: обеспечивает надежность с сопротивлением изоляции более 100 ГОм.
- Встроенный источник постоянного тока: 10 А для проверки падения напряжения.
- Экран: 7-дюймовый TFT LCD (TrueColor, 16 бит, разрешение 800x480).

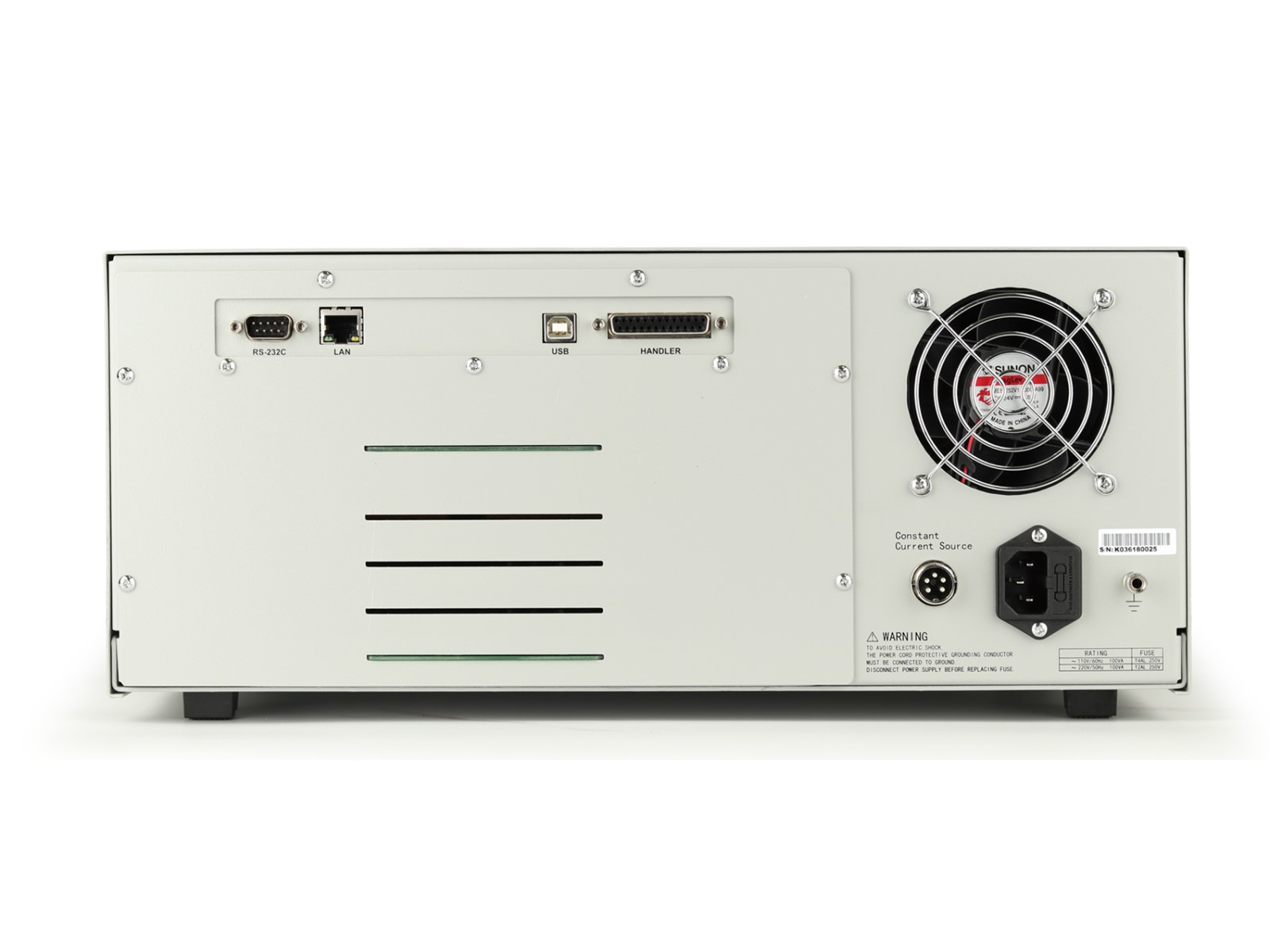

- Интерфейсы: RS232, USB HOST, USB DEVICE, HANDLER; опционально GPIB и RS485.
- Обновление прошивки: через USB-накопитель.
- Двуязычный интерфейс: поддержка китайского и английского языков.
- Функция обнаружения дуги (ARC).
- Поддержка многозадачного тестирования: для сложных кабельных систем.
- Интерфейс Handler: до 40 выходов.
- Поддержка SCPI-команд.
- Самодиагностика прибора.
Область применения:
- IT и связь: тестирование телефонных линий, сетевых кабелей, USB/Type-C, HDMI, VGA, SATA/IDE.
- Автомобильная электроника: анализ жгутов проводов, кабелей ECU и мультимедийных систем.
- Промышленность: работа с разъемами, плоскими кабелями и силовыми линиями, включая GPIB и RS232.
- Компоненты: тестирование конденсаторов, резисторов, диодов и катушек индуктивности.
- Испытания безопасности: проверка под высоким напряжением как переменного, так и постоянного тока. Размеры устройства составляют 425x177x355 мм, вес — 7.5 кг. Тестер TH8602-B — это надежный инструмент для специалистов в области электротехники и диагностики кабельных систем.
|
Параметр |
Значение |
|
|
Модель |
TH8602-B |
|
|
Количество контактов |
64 |
|
|
Схема подключения |
4-проводная |
|
|
Type-C |
✔ |
|
|
Проводимость/переходное поведение |
1 мОм-50 Ом |
|
|
Обрыв/короткое замыкание |
1 кОм-50 кОм |
|
|
Тест диода |
0-10 В |
|
|
Тест ёмкости |
10 пФ-1 мФ |
|
|
DCR |
10 мОм-1 МОм |
|
|
Устойчивость к переменному току |
Напряжение |
1000 В |
|
Ток |
5 мА |
|
|
Устойчивость к постоянному току |
Напряжение |
1500 В |
|
Ток |
5 мА |
|
|
Сопротивление изоляции |
Напряжение |
1500 В |
|
Сопротивление |
1 ГОм |
|
|
Интерфейс |
Стандарт |
RS232, USB HOST, USB DEVICE, HANDLER |
|
Опция |
GPIB, RS485 |
|
|
Размер |
425x177x355 мм |
|
|
Вес |
7.5 кг |
|
