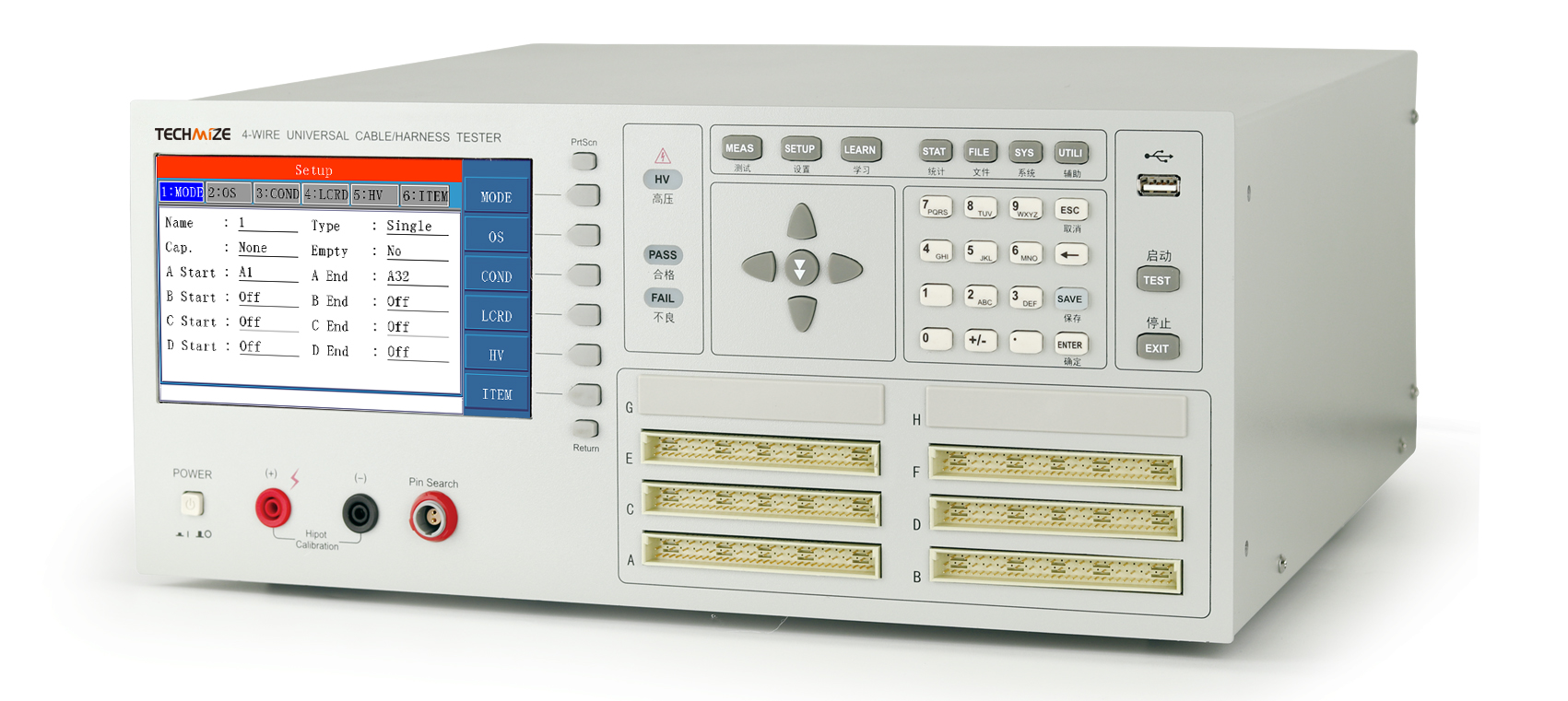

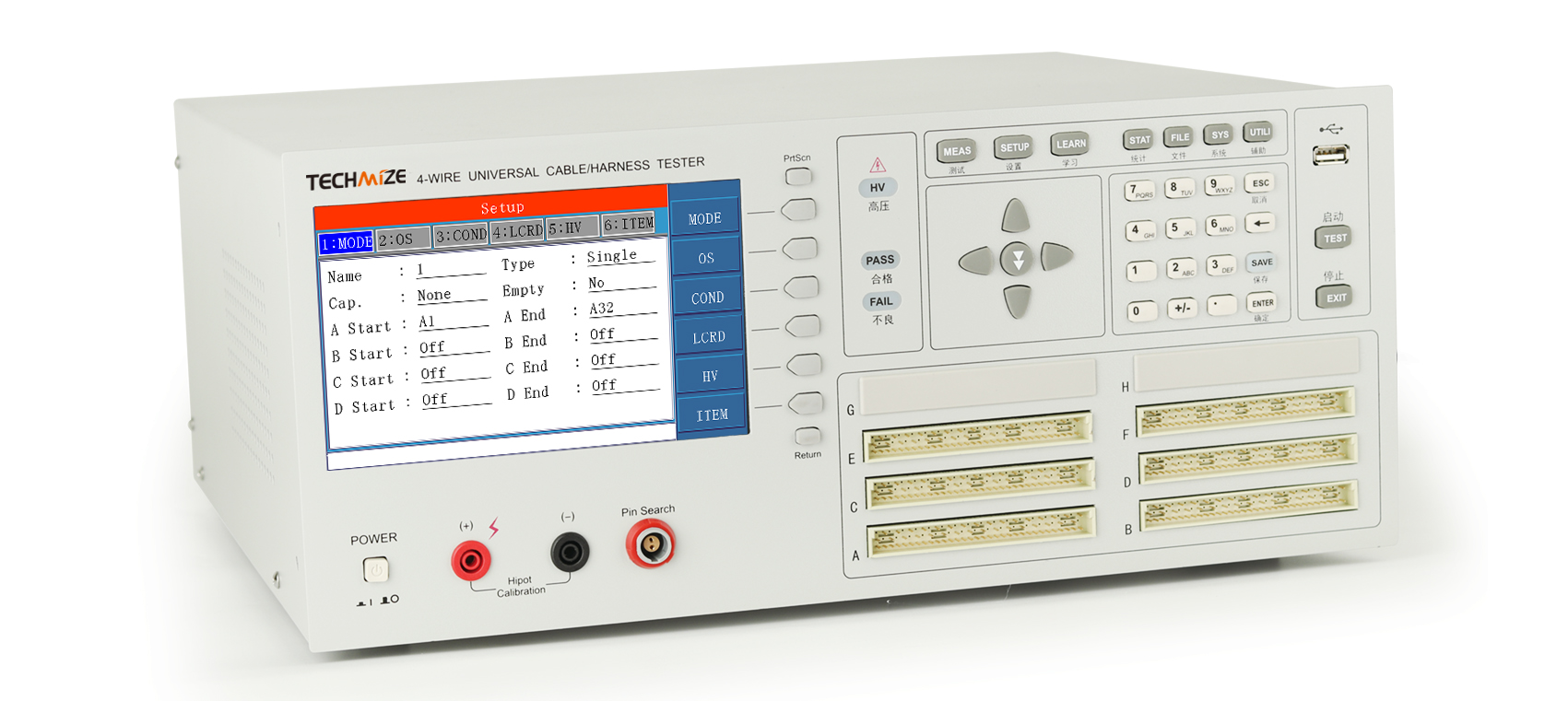

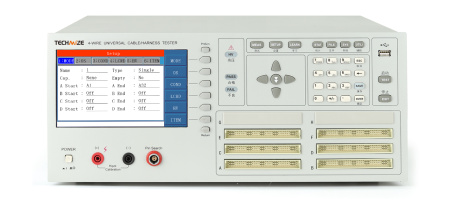

Тестер кабелей и жгутов TH8602-3 — профессиональная автоматизированная система для комплексного контроля электрических характеристик кабелей, жгутов проводов, разъемов и электронных компонентов. Прибор сочетает функции проверки целостности цепей, испытаний высоким напряжением (Hipot), измерения сопротивления изоляции, тестирования компонентов и контроля качества соединений, что делает его эффективным инструментом для производства, сервисных центров и испытательных лабораторий.

Модель TH8602-3 поддерживает четырехпроводную схему измерений, встроенный источник постоянного тока до 10 А и широкий набор автоматических тестов. Благодаря высокой скорости работы, программируемым последовательностям испытаний и интерфейсам дистанционного управления прибор легко интегрируется в производственные линии и автоматизированные системы контроля качества.

Особенности:

• Автоматическое тестирование кабелей, жгутов, разъемов и электронных компонентов.
• Поддержка конфигураций от 64 до 256 тестовых контактов с четырехпроводной схемой измерения.
• Испытания высоким напряжением переменного и постоянного тока (Hipot).
• Измерение сопротивления изоляции (IR) с высокой точностью.
• Проверка проводимости, обнаружение обрывов, коротких замыканий и неправильной распиновки.
• Встроенный источник постоянного тока до 10 А для измерения падения напряжения и низкоомных соединений.
• Измерение сопротивления, емкости, диодов и других дискретных компонентов.
• Проверка электронных компонентов, встроенных в кабельные сборки, включая микросхемы с функциями чтения и записи.
• Четыре режима испытаний высоким напряжением: попарное тестирование, автоматический режим, дихотомический поиск неисправностей и тестирование относительно заземления.
• Функция обнаружения электрической дуги (ARC) для повышения безопасности испытаний.
• Запатентованная технология разделения высоковольтных цепей с сопротивлением изоляции более 100 ГОм.

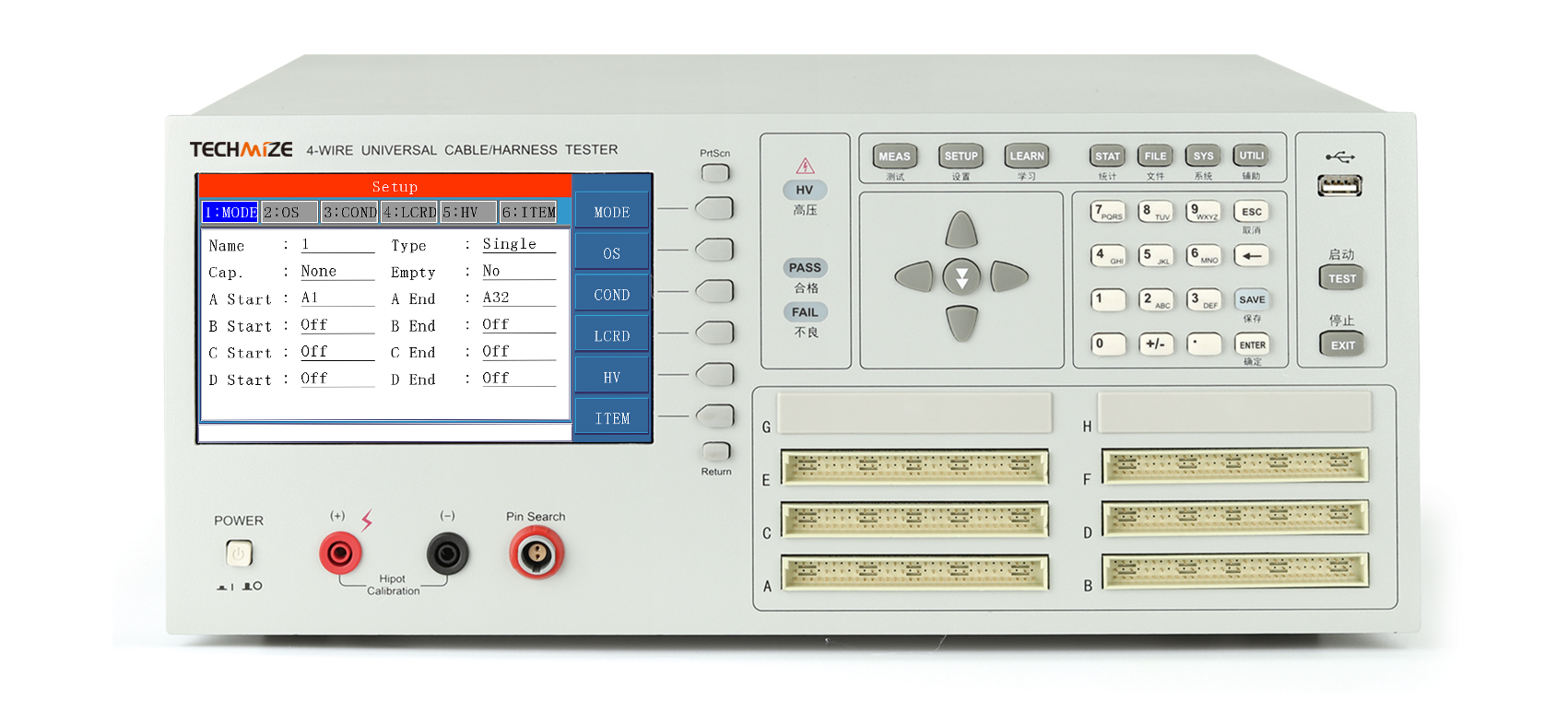

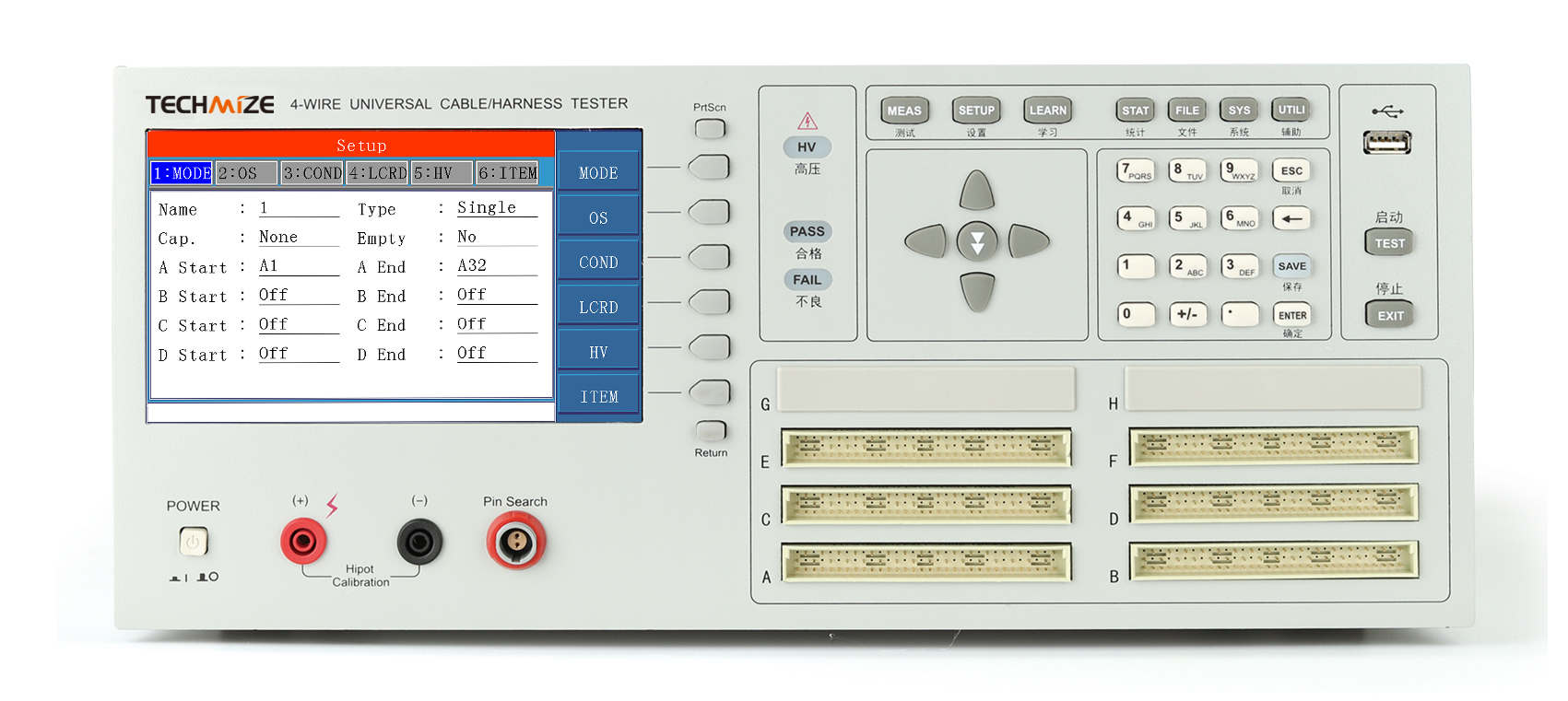

• 7-дюймовый цветной TFT-дисплей с разрешением 800×480 для отображения схем подключения, параметров и результатов измерений.
• Поддержка многозадачного тестирования сложных кабельных сборок.
• Самодиагностика прибора и автоматическая проверка исправности измерительной системы.
• Обновление встроенного программного обеспечения через USB-накопитель.

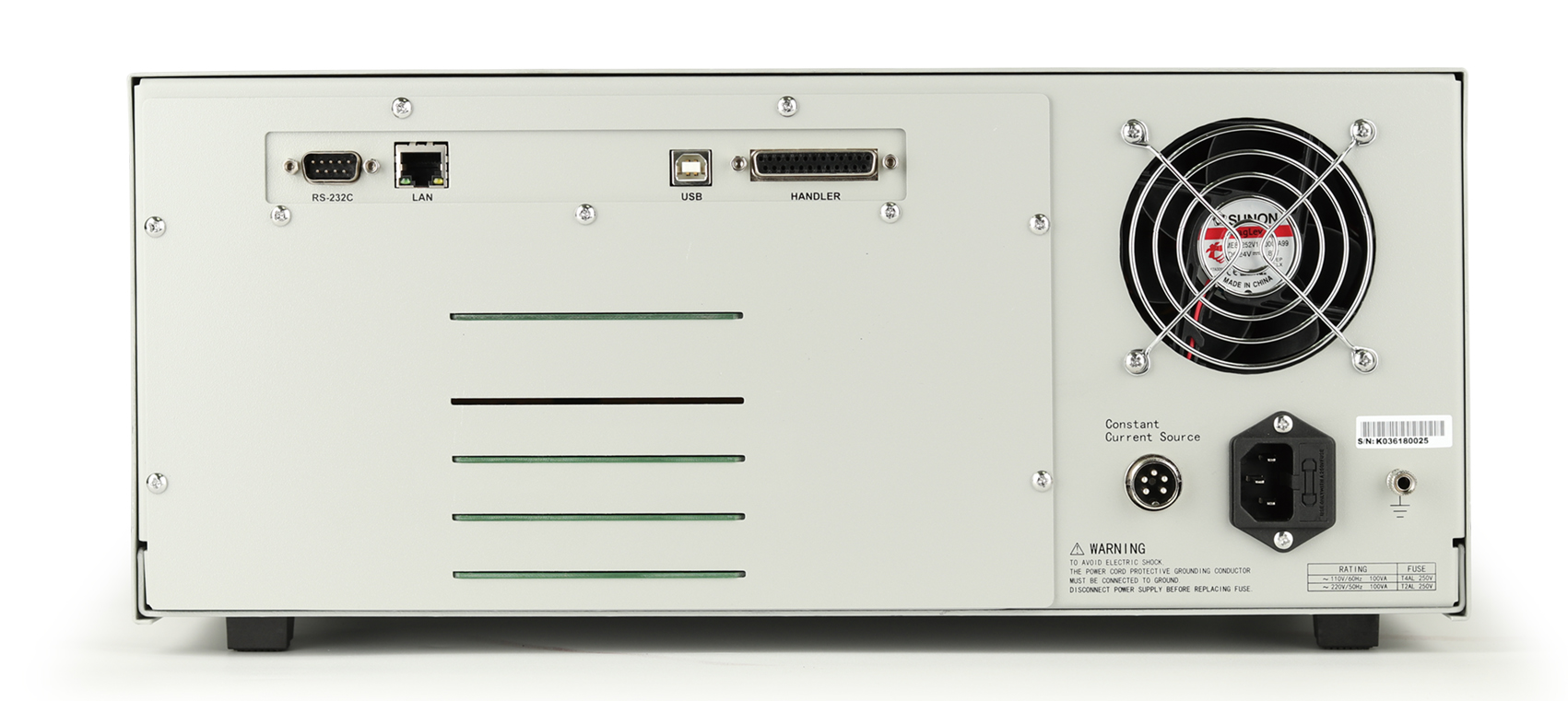

• Интерфейсы USB Host, USB Device, LAN, RS-232 и Handler с поддержкой до 40 управляющих сигналов.
• Поддержка команд SCPI для интеграции в автоматизированные испытательные комплексы.

Преимущества:

• Объединяет несколько испытательных приборов в одной системе.
• Высокая скорость тестирования повышает производительность производственных линий.
• Четырехпроводная схема обеспечивает высокую точность измерения низких сопротивлений.
• Автоматическое обнаружение большинства типовых дефектов кабельных сборок.
• Подходит как для функционального контроля, так и для испытаний электрической безопасности.
• Удобное сенсорное управление и сохранение программ испытаний сокращают время настройки.

Применение:

• Контроль качества кабельных жгутов и кабельных сборок.
• Производство автомобильной электроники и электрических систем.
• Испытания авиационных, железнодорожных и промышленного назначения кабелей.
• Проверка сетевых, телекоммуникационных и оптоволоконных адаптеров.
• Тестирование USB, USB Type-C, HDMI, DisplayPort, SATA, IDE, VGA, D-Sub, GPIB, RS-232 и других интерфейсных кабелей.
• Испытания силовых кабелей, разъемов и соединителей.
• Контроль электронных компонентов, встроенных в кабельные сборки.
• Производственные линии, сервисные центры, испытательные лаборатории и отделы технического контроля.

TH8602-3 представляет собой высокопроизводительный тестер кабелей и жгутов, предназначенный для комплексного контроля электрических соединений и испытаний безопасности. Благодаря сочетанию функций Hipot, измерения сопротивления изоляции, четырехпроводных измерений и автоматизированного анализа кабельных сборок прибор обеспечивает высокую точность, надежность и эффективность контроля на всех этапах производства и эксплуатации.
