Прибор позволяет проводить тесты импульсным напряжением в диапазоне от 100 В до 5000 В и поддерживает 20 различных тестовых процедур с высокой скоростью выборки данных до 200 Msps. Серия TH2883AS включает две модели: TH2883S8-5 с восемью каналами и TH2883S4-5 с четырьмя каналами, что делает их идеальными для измерений многоплоскостных обмоток. Также предусмотрены интерфейсы USB и LAN для быстрого сохранения данных и удаленного управления.
Одной из ключевых функций устройства является алгоритм извлечения короны, который позволяет восстанавливать форму волны короны на высоких частотах, что содействует лучшему пониманию изоляционных свойств тестируемых изделий.
Основные характеристики:
- Первый в отрасли тестер обмоток с диапазоном напряжения от 30 В до 10 кВ и возможностью одновременной работы до 8 каналов
- Совместимость со стандартом LXI, что расширяет возможности интеграции
- Импульсное напряжение от 100 В до 5000 В для различных тестов
- Выбор между двумя моделями: 4-канальной и 8-канальной для гибкости в использовании
- Программируемые каналы с возможностью управления высоким и низким терминалами, а также отключением
- Поддержка до 20 тестовых процедур для разнообразных испытаний
- 7-дюймовый TFT дисплей с 65k цветов для четкого отображения информации
- Скорость выборки до 200 Msps и максимальная скорость измерения — 6 измерений в секунду
- Глубина памяти составляет 6 кБ для хранения данных
- Высокоскоростная аналоговая схема сбора данных для повышения точности измерений
- Патентованный алгоритм экстракции короны для качественного анализа изоляции
- Четыре метода сравнения форм сигналов для более детального анализа
- Автоматическое сохранение настроек прибора для удобства использования
- Измерения напряжения, времени и частоты для всестороннего анализа
- Интерфейсы RS232C, USB и LAN обеспечивают возможность удаленного управления
- Поддержка различных языков интерфейса (китайский и английский) и возможность выбора стилей отображения
- Интерфейс для ножного управления и специальный интерфейс для онлайн-операций, что повышает удобство работ
|
Параметр |
Значение |
|
|
Модель |
TH2883S4-5 |
|
|
Импульсное напряжение |
100 В-5000 В, шаг 10 В |
|
|
Точность напряжения |
± (5% заданного значения +15 В) |
|
|
Точность считывания |
± (5% фактического значения +15 В) |
|
|
Каналы |
4 |
|
|
Диапазон измерения индуктивности |
≥10 мкГн |
|
|
Импульсная энергия |
Макс.: 0,25 Дж |
|
|
Скорость теста |
6 измерений/сек (один канал, один шаг) |
|
|
Применяемые импульсы |
Макс.: 32 |
|
|
Входное сопротивление |
5 МОм |
|
|
Отображать |
800x480 точек, 65 тыс. цветов TFT |
|
|
Получение формы сигнала |
Частота дискретизации: Макс. 200 Msps, 8 регулируемых уровней |
|
|
Методы сравнения |
Сравнение со стандартной формой волны:
|
|
|
Измерение формы волны |
Напряжение/Частота/Время |
|
|
Режим триггера |
Ручной/Внешний/Шина/Внутренний |
|
|
Выход обнаружения |
Pass/Fail display/LED/Alarm |
|
|
Статистика измерений |
Статистика результатов измерений |
|
|
Память |
20 групп стандартных данных формы сигнала и настройки прибора могут быть сохранены во внутренней энергонезависимой памяти. USB-флеш-память может использоваться как внешняя память. |
|
|

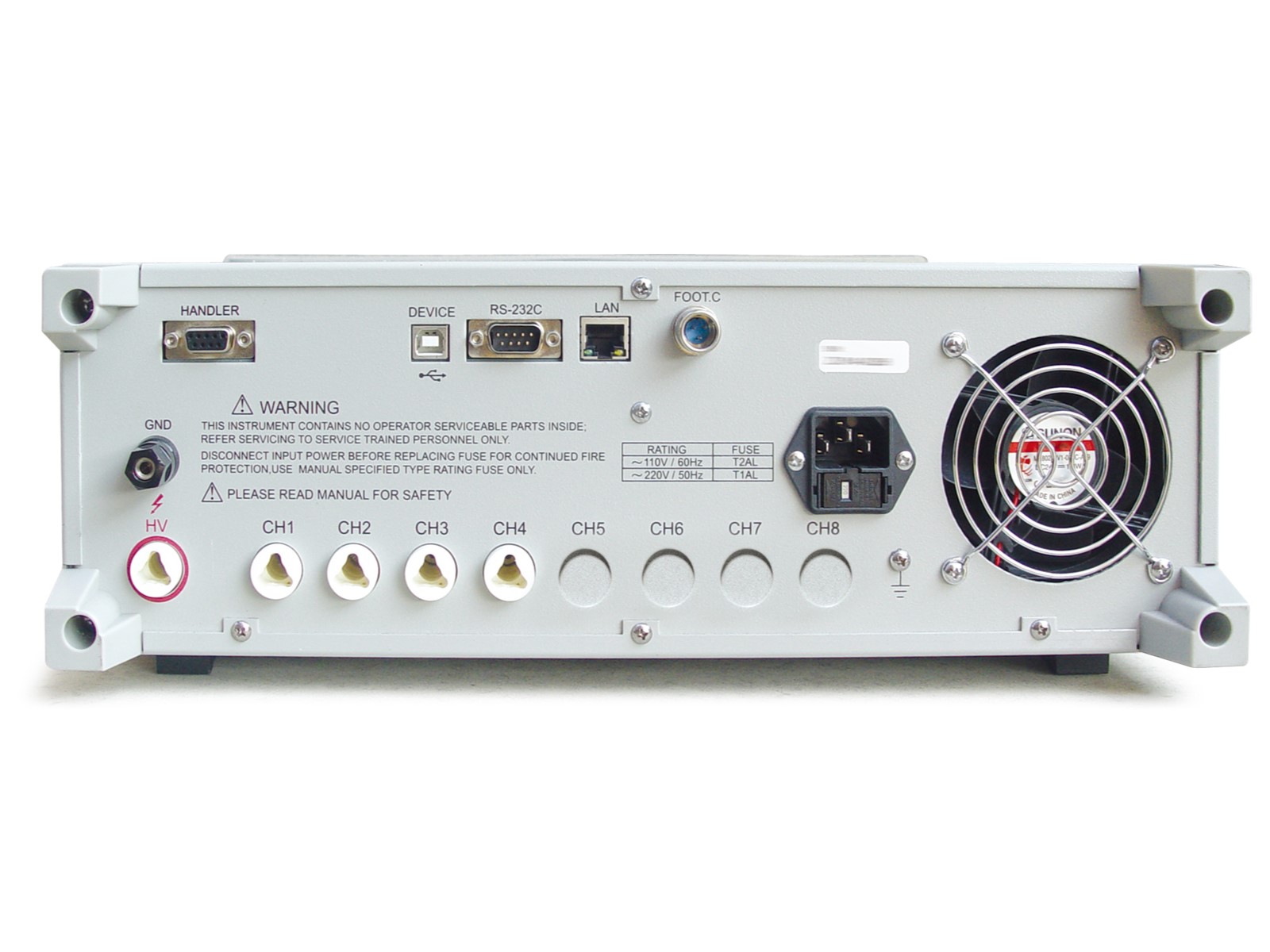

Интерфейс |
Handler, RS232C, USB Device, USB Host, LAN |
|
|
Источник питания |
||
|
Источник питания |
220 В ±10% 50 Гц/60 Гц ±5% |
|
|
Потребляемая мощность |
≤200 ВА |
|
|
Общая информация |
||
|
Рабочая среда |
Температура |
0℃-40℃ |
|
Влажность |
≤75% R.H. |
|
|
Безопасность и электромагнитная совместимость |
IEC61010-1:2001,IEC61326-2-1:2005 |
|
