Прибор основан на 32-битном процессоре, использует SMD-технологии и оснащен 7-дюймовым TFT экраном с 65 тысячами цветов, что обеспечивает высокое качество отображения и удобство в работе. Минимальное импульсное напряжение составляет 30 В, а максимальное — 10 кВ. Частота выборки достигает 200 Мс/с, а глубина памяти составляет 6 кБ. Серия TH2883 включает три модели: TH2883-1 (30 В — 1200 В) для тестирования обмоток с индуктивностью 1 мкГн; TH2883-5 (100 В — 5000 В) для различных типов катушек; TH2883-10 (до 10 кВ) для высокоизолированных межвитковых тестов. Все модели поддерживают интерфейсы USB Host, RS232C, USB Device и LAN, что позволяет удобно сохранять данные и управлять устройством удаленно. Одной из уникальных функций данного тестера является алгоритм извлечения короны, который позволяет восстанавливать форму волны короны на высоких частотах, что существенно улучшает понимание изоляционных характеристик тестируемых изделий.
Основные особенности:
- Первый в отрасли импульсный тестер обмоток с диапазоном напряжений от 30 В до 10 кВ и возможностью работы до 8 каналов.
- Совместимость со стандартом LXI.
- Импульсное напряжение варьируется от 30 В до 10 кВ.
- Минимальная индуктивность обмотки для тестирования — 1 мкГн.
- Яркий 7-дюймовый TFT экран с разрешением 65 тыс. цветов.
- Частота дискретизации сигнала до 200 Мс/с.
- Максимальная скорость измерения — 6 измерений в секунду.
- Глубина хранения данных — 6 кБ.
- Высокоскоростная аналоговая схема для сбора данных.
- Патентованный алгоритм извлечения короны для качественного анализа.
- Четыре метода сравнения форм сигналов для детального анализа.
- Автоматическое сохранение настроек прибора.
- Возможность измерений по напряжению, времени и частоте. Функции увеличения, растяжения и перемещения формы сигнала для точного отображения.
- Поддержка многократного усреднения и обработки до 32 стандартных форм сигнала.
- Функция разрушительного тестирования для оптимального выбора напряжения.
- Использование демагнетизированного импульса для соответствия тестируемых форм сигналов.
- Удобный интерфейс для разных пользователей.
- Возможность сохранения и автоматической загрузки до 20 групп файлов прибора.
- Сохранение информации на экране на USB-накопителе (кнопка COPY).
- Автоматическое обновление прошивки системы через USB-накопитель.
- Выбор между китайским и английским языками интерфейса управления.
- Четыре варианта отображения интерфейса.
- Интерфейс для ножного управления для удобства измерений.
- Интерфейс обработчика для онлайн-операций.

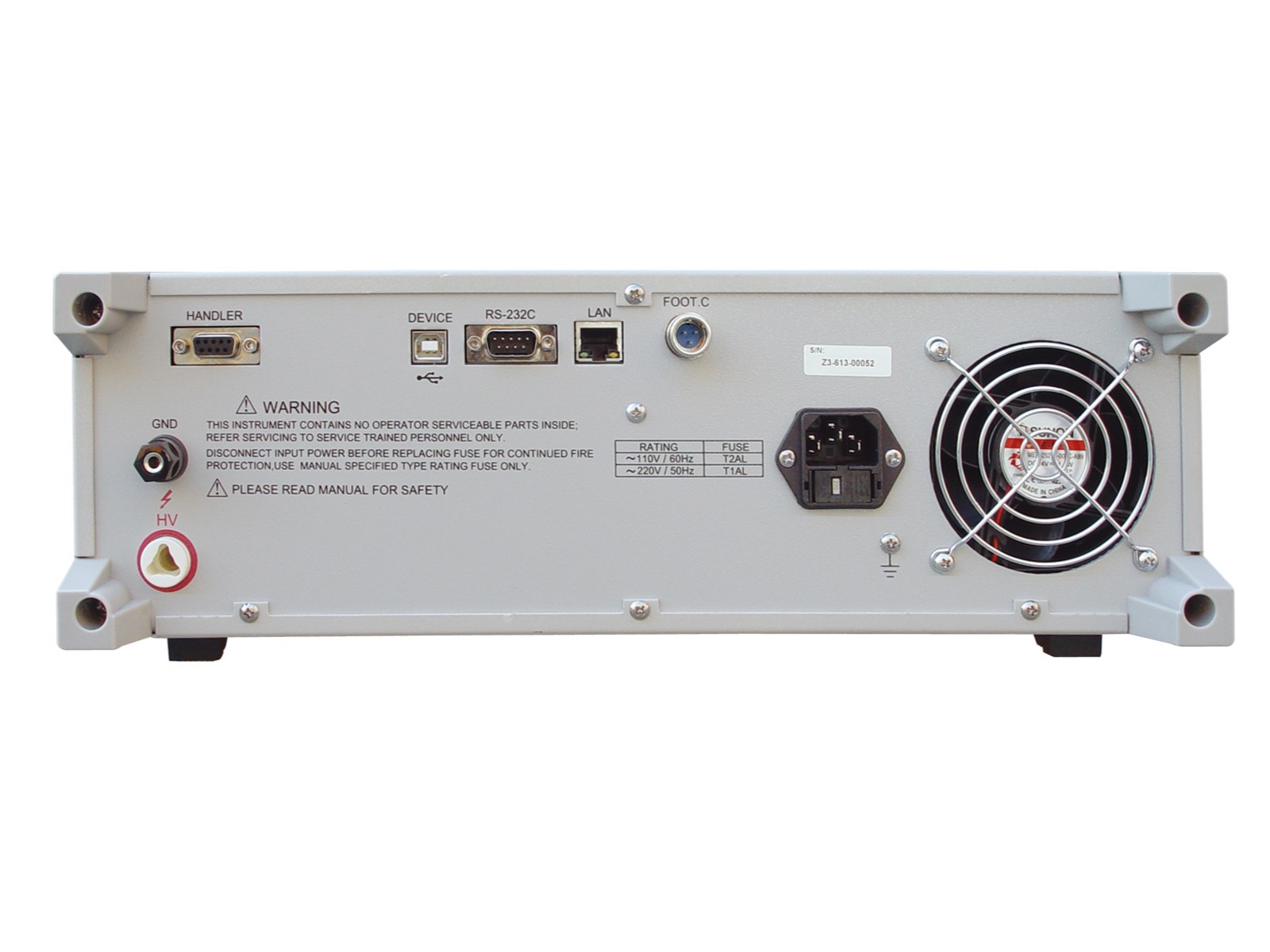

- Поддержка интерфейсов RS232C, USB Device и LAN для реализации удаленного управления.

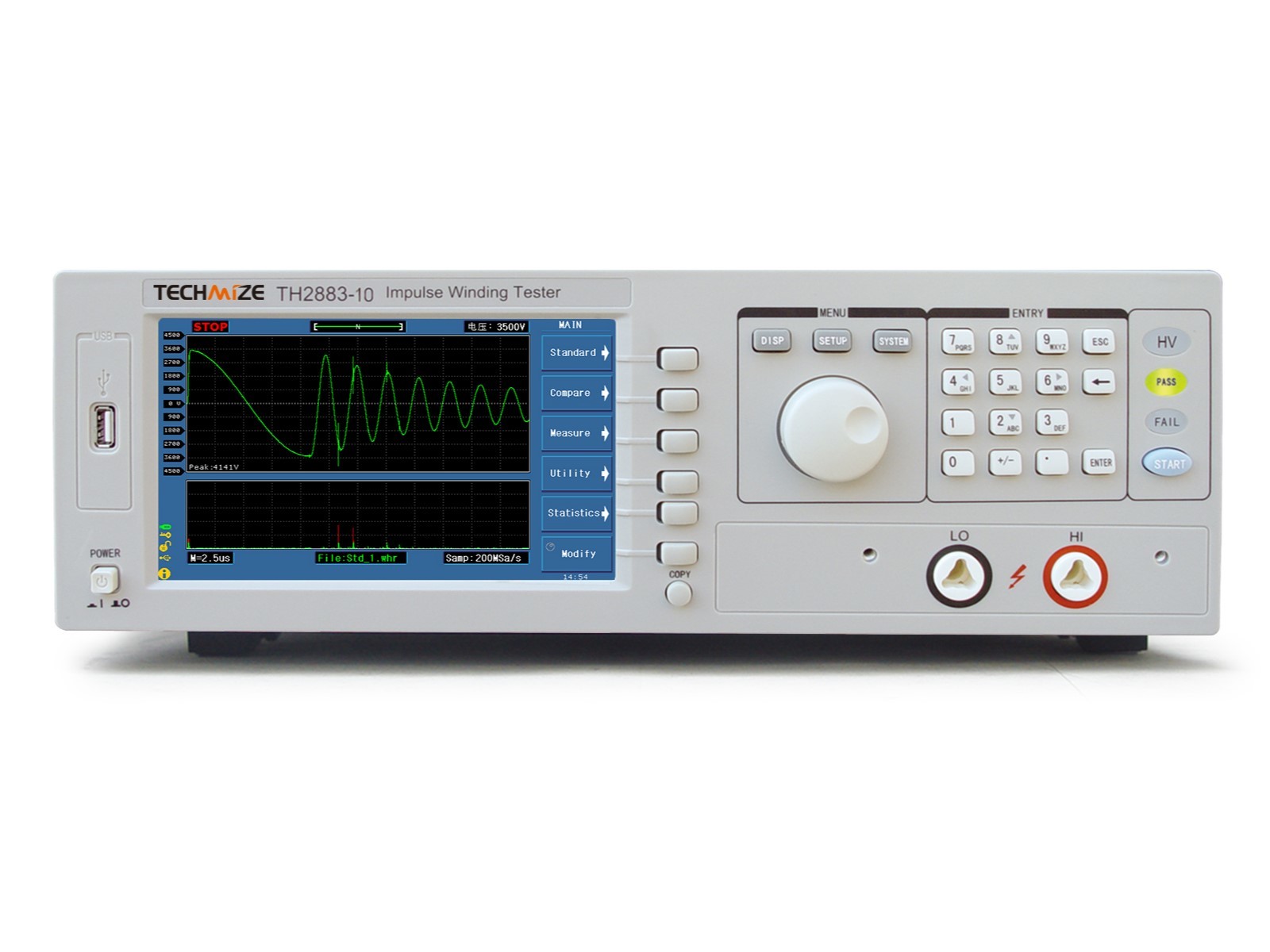

- Тестер импульсной обмотки TH2883-10 — это надежное и многофункциональное устройство, идеально подходящее для профессионалов в области электроники и изоляции, предлагающее широкий спектр возможностей для точного тестирования обмоток.
|
Параметр |
Значение |
|
Модель |
ТН2883-10 |
|
Импульсное напряжение |
500 В-10 кВ, шаг 20 В |
|
Точность напряжения |
± (5% заданного значения+25 В) |
|
Точность считывания |
± (5% фактического значения+25 В) |
|
Каналы |
1 |
|
Диапазон измерения индуктивности |
≥20 мкГн |
|
Импульсная энергия |
Макс.: 0,5 Дж |
|
Скорость теста |
3 измерений/сек (при выдаче импульсного напряжения 10 кВ) |
|
Применяемые импульсы |
Макс.: 32 |
|
Входное сопротивление |
5 МОм |
|
Отображать |
800x480 точек, 65 тыс. цветов TFT |
|
Получение формы сигнала |
Частота дискретизации: Макс. 200 Msps, 8 регулируемых уровней |
|
Методы сравнения |
Сравнение со стандартной формой волны:
|
|
Измерение формы волны |
Напряжение/Частота/Время |
|
Режим триггера |
Ручной/Внешний/Шина/Внутренний |
|
Выход обнаружения |
OK/NG дисплей/светодиод/сигнализация |
|
Статистика измерений |
Статистика результатов измерений |
|
Память |
Во внутренней энергонезависимой памяти можно сохранить 20 групп стандартных данных осциллограмм и настроек прибора. В качестве внешней памяти можно использовать флэш-память USB. |
|
Интерфейс |
Handler, RS232C, USB Device, USB Host, LAN |
|
Источник питания |
|
|
Источник питания |
220 В ±10% 50 Гц/60 Гц ±5% |
|
Потребляемая мощность |
≤200 ВА |
|
Общая спецификация |
|
|
Рабочая среда |
Температура: 0℃-40℃ |
|
Влажность: ≤75% относительной влажности |
|
|
Безопасность и электромагнитная совместимость |
IEC61010-1:2001,IEC61326-2-1:2005 |
