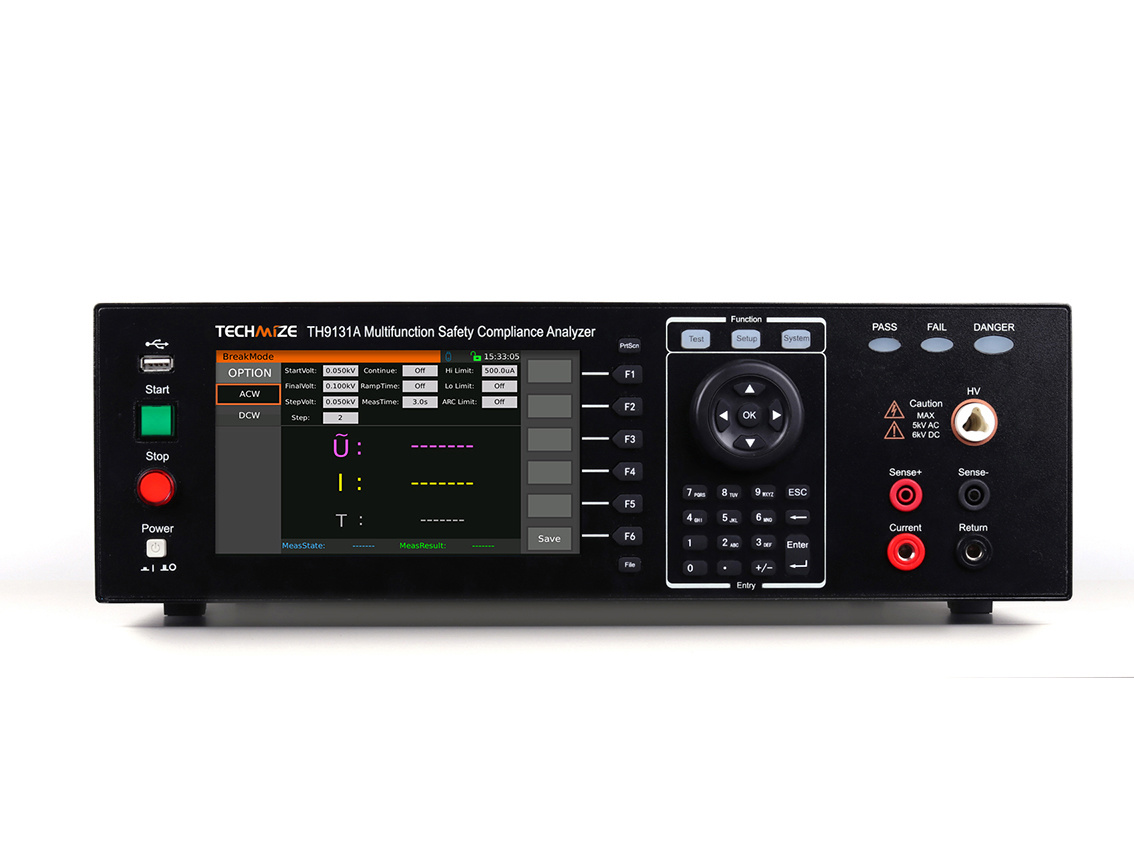

Многофункциональный анализатор соответствия безопасности TH9131A — это профессиональная система автоматизированного контроля электрической безопасности, предназначенная для проведения комплексных испытаний электронного оборудования, электрических устройств и промышленных изделий. Прибор объединяет несколько функций проверки в одном устройстве, обеспечивая высокую точность измерений, удобное управление программами испытаний и эффективную интеграцию в производственные процессы контроля качества.
Особенности
- 7-дюймовый емкостный сенсорный экран с разрешением 800×480 пикселей обеспечивает удобную настройку параметров, управление испытательными программами и отображение результатов измерений.
- Операционная система Linux обеспечивает стабильную работу интерфейса, быструю обработку данных и надёжное выполнение тестовых процедур.
- Многофункциональная система испытаний «7 в 1» включает: испытание выдерживаемого переменного напряжения (AC Hipot), испытание выдерживаемого постоянного напряжения (DC Hipot), измерение сопротивления изоляции, проверку защитного заземления, испытание непрерывности цепи, измерение тока утечки и анализ электрических характеристик.
- Высокоточная система проверки электрической прочности изоляции для оценки безопасности оборудования и электронных компонентов.
- Поддержка измерения сопротивления изоляции с высоким испытательным напряжением для контроля качества изоляционных материалов.
- Измерение тока утечки с возможностью выбора различных моделей сопротивления тела человека (MD) для проведения испытаний электробезопасности.
- Функция проверки защитного заземления и целостности электрических соединений оборудования.
- Обнаружение обрыва и короткого замыкания (OSC) повышает безопасность и надёжность проведения испытаний.
- Функция обнаружения электрической дуги позволяет выявлять повреждения изоляции и скрытые дефекты электрических цепей.
- Функция проверки напряжения при касании обеспечивает дополнительный контроль безопасности готового изделия.
- Поддержка автоматизированных тестовых последовательностей для выполнения повторяющихся процедур контроля.
- Одноэкранный режим отображения результатов с выводом времени испытания, напряжения, тока, сопротивления и текущего этапа тестирования.
- Режим отображения списка позволяет создавать многоступенчатые программы проверки и выполнять их последовательно.
- Сохранение тестовых программ и результатов измерений для повторного использования и анализа.
- Возможность интеграции в автоматизированные испытательные стенды и системы контроля качества.
Области применения
- Комплексное испытание электрической безопасности бытовой техники и промышленного оборудования.
- Контроль качества и проверка осветительных приборов, светодиодных систем и электрических устройств.
- Испытания электродвигателей, приводов, трансформаторов и электрических механизмов.
- Проверка блоков питания, преобразователей и силовой электроники.
- Тестирование электронных компонентов, печатных плат и готовых изделий.
- Автоматизированный контроль продукции на производственных линиях.
- Испытания медицинского электрооборудования и устройств с повышенными требованиями безопасности.
- Использование в испытательных лабораториях, сертификационных центрах и инженерных подразделениях.
|
Параметр |
Значение |
|||
|
Модель |
ТН9131A |
|||
|
Испытание на выдерживаемое напряжение |
||||
|
Выходное напряжение |
АС |
Диапазон |
0,05 - 5,0 кВ |
|
|
Форма волны |
50/60 Гц ± 0,1% синусоида |
|||
|
Выходная мощность |
200ВА |
|||
|
DC |
Диапазон |
0,05 - 6,0 кВ |
||
|
Выходная мощность |
120ВА |
|||
|
Скорость изменения нагрузки |
±(1% заданного значения+10 В) (Номинальная мощность) |
|||
|
Разрешение напряжения |
2В |
|||
|
Точность напряжения |
±(1% заданного значения+5В) |
|||
|
Выходной ток |
АС |
Диапазон |
В≤4кВ |
0,001мА-40мА |
|
В>4кВ |
0,001мА-40мА |
|||
|
Разрешение |
0,001мА |
|||
|
Ток |
120мА |
0,1 мА-120,0 мА ±(1% показания +0,6 мА) |
||
|
30мА |
0,01 мА-29,99 мА ±(1% показания +0,15 мА) |
|||
|
3мА |
0,001 мА–2,999 мА ±(1% показания +0,015 мА) |
|||
|
DC |
Диапазон |
В≥1,5кВ |
0,0001мА-12мА |
|
|
В<1,5кВ |
0,0001мА-12мА |
|||
|
Разрешение |
0,1 мкА |
|||
|
Ток |
25мА |
0,01 мА-25,00 мА ±(1% показания +0,12 мА) |
||
|
3мА |
0,001 мА–2,999 мА ±(1% показания +0,015 мА) |
|||
|
5.1мкА |
0,1 мкА–299,9 мкА ±(1% от показания +1,5 мкА) |
|||
|
Установка времени |
Время тестирования |
0,3 - 999 с, 0 означает непрерывное тестирование |
||
|
Время нарастания/время спада |
0,1 - 999 с, 0 означает выключено |
|||
|
Время ожидания |
0,1 - 999 с, 0 означает выключено (только выдерживаемое постоянное напряжение) |
|||
|
Обнаружение дуги |
АС |
1,0 мА - 20,0 мА |
||
|
DC |
1,0 мА - 10,0 мА |
|||
|
Максимальный ток короткого замыкания (испытание переменным током) |
80мА |
|||
|
Функция быстрой разрядки |
Автоматическая разрядка после испытания (DCW) |
|||
|
Испытание сопротивления изоляции |
||||
|
Напряжение |
Выход |
Постоянный ток: 0,05 - 5,0 кВ |
||
|
Разрешение |
2В |
|||
|
Точность |
±(1% показания +5В) |
|||
|
Сопротивление |
Диапазон испытаний |
0,1МОм - 50,0ГОм |
||
|
Точность |
В≥500В |
1МОм - 1ГОм |
±(3% показаний +1M) |
|
|
1ГОм - 10ГОм |
±(7% показаний +0,2G) |
|||
|
10ГОм - 50ГОм |
±(10% показаний +0,5G) |
|||
|
В<500В |
1МОм - 1ГОм |
±(5% показаний +100В/Вс*10M) |
||
|
Установка времени |
Время тестирования |
0,3 - 999 с, 0 означает непрерывное тестирование |
||
|
Время нарастания/время спада |
0,1 - 999 с, 0 означает выключено |
|||
|
Время ожидания |
0,1 - 999 с, 0 означает выключено |
|||
|
Функция быстрой разрядки |
Автоматическая разрядка после теста |
|||
|
Тест заземляющего соединения переменного тока |
||||
|
Выходной ток |
Диапазон |
1.00 - 40.00А |
||
|
Разрешение |
0,01А |
|||
|
Точность |
±(2% от установленного значения +2 цифры) |
|||
|
Выходное напряжение |
Диапазон |
3,00 - 8,00 В |
||
|
Разрешение |
0,01 В |
|||
|
Точность |
±(2% от установленного значения +3 цифры) |
|||
|
Частота испытаний |
50/60Гц±0,1% |
|||
|
Регулирование выходного сигнала |
±(1% выходного значения+0,02А) |
|||
|
Тест на сопротивление |
Диапазон и точность |
1,00 - 3,00 А |
0 - 600 мОм±(3% показания +3 цифры) |
|
|
3.01 - 10.00А |
0 - 600 мОм±(2% показания +2 цифры) |
|||
|
10.01 - 30.00А |
0 - 200 мОм±(2% показания +2 цифры) |
|||
|
30.01 - 40.00А |
0 - 150 мОм±(2% показания +2 цифры) |
|||
|
Время теста |
0,5 - 999 с, 0 означает непрерывное тестирование |
|||
|
Тест на непрерывность |
||||
|
Тестовый ток |
0,0001А - 0,1А |
0,00 - 10000 Ом |
||
|
Точность сопротивления |
0 - 1000 Ом |
±(1% показания +3 цифры) |
||
|
1001 - 10000 Ом |
±(1% показаний +10 цифр) |
|||
|
Время теста |
0,3 - 999 с, 0 означает непрерывное тестирование |
|||
|
Обнаружение обрыва и короткого замыкания OSC |
||||
|
Диапазон стандартной емкости выборки |
0,001 - 40нФ |
|||
|
Диапазон оценки обрыва цепи |
10% - 100% |
|||
|
Диапазон оценки короткого замыкания |
100% - 500% |
|||
|
Функция защиты безопасности |
||||
|
Защита от поражения электрическим током |
0,5 мА±0,25 мА Опция: вкл. или выкл. |
|||
|
Блокировка защиты запуска |
Штырь заземлен для обеспечения высокого выходного напряжения. |
|||
|
Защита панели управления |
Замок с ключом |
|||
|
Индикация тревоги |
Пройдено: короткий тон, зеленый свет; Не пройдено: длинный тон, красный свет |
|||
|
Защита от короткого замыкания и утечки электроэнергии |
23 Оружие или электрошок 68Aпик |
|||
|
Синхронный тест высокого напряжения и заземления на выходе |
5 кВ переменного тока/30 мА переменного тока и 30 А переменного тока/150 мОм (TH9131/TH9131A) |
|||
|
Хранение и интерфейс |
||||
|
Внутренняя память |
Можно сохранить 100 файлов, по 50 шагов в каждом файле. |
|||
|
Стандартный интерфейс |
RS232, USB DEVICE, USB HOST, LAN, HANDLER |
|||
|
Дополнительный интерфейс |
GPIB |
|||
|
Температура и влажность окружающей среды |
||||
|
Сравнение параметров Температура |
18℃ - 28℃, влажность: 30% - 70%RH |
|||
|
Нормальная рабочая температура |
0℃ - 45℃, влажность: 20% - 90%RH |
|||
|
Температура окружающей среды при хранении |
-10℃ - 55℃, влажность: <80%RH |
|||
|
Общая информация |
||||
|
Источник питания |
100 В - 240 В переменного тока, 47 Гц - 63 Гц |
|||
|
Власть |
Без нагрузки: <100 Вт, Номинальная мощность: 1200 Вт |
|||
|
Размер (Ш×В×Г) |
430×132×550 мм |
|||
|
Масса |
32 кг |
|||
