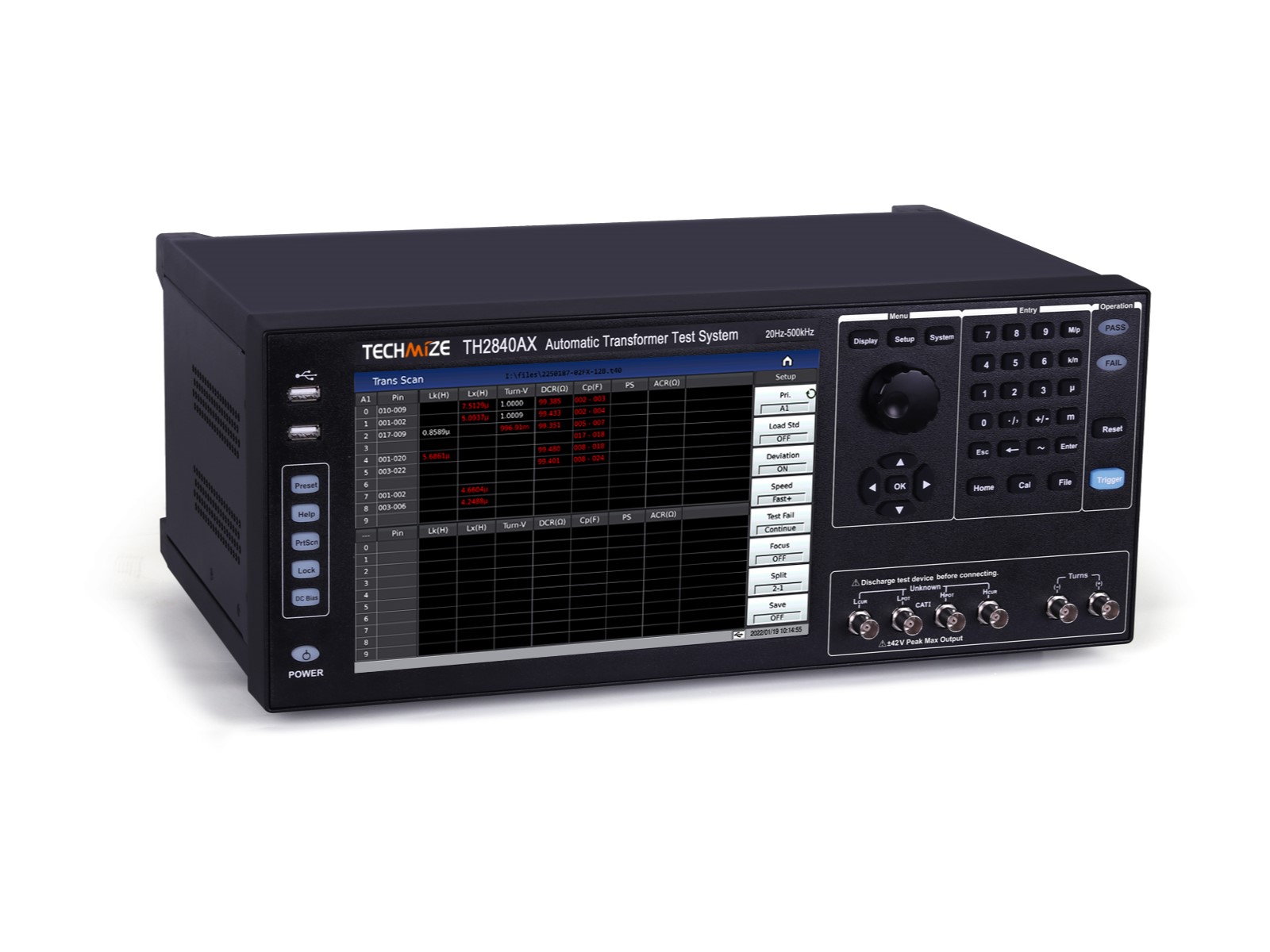

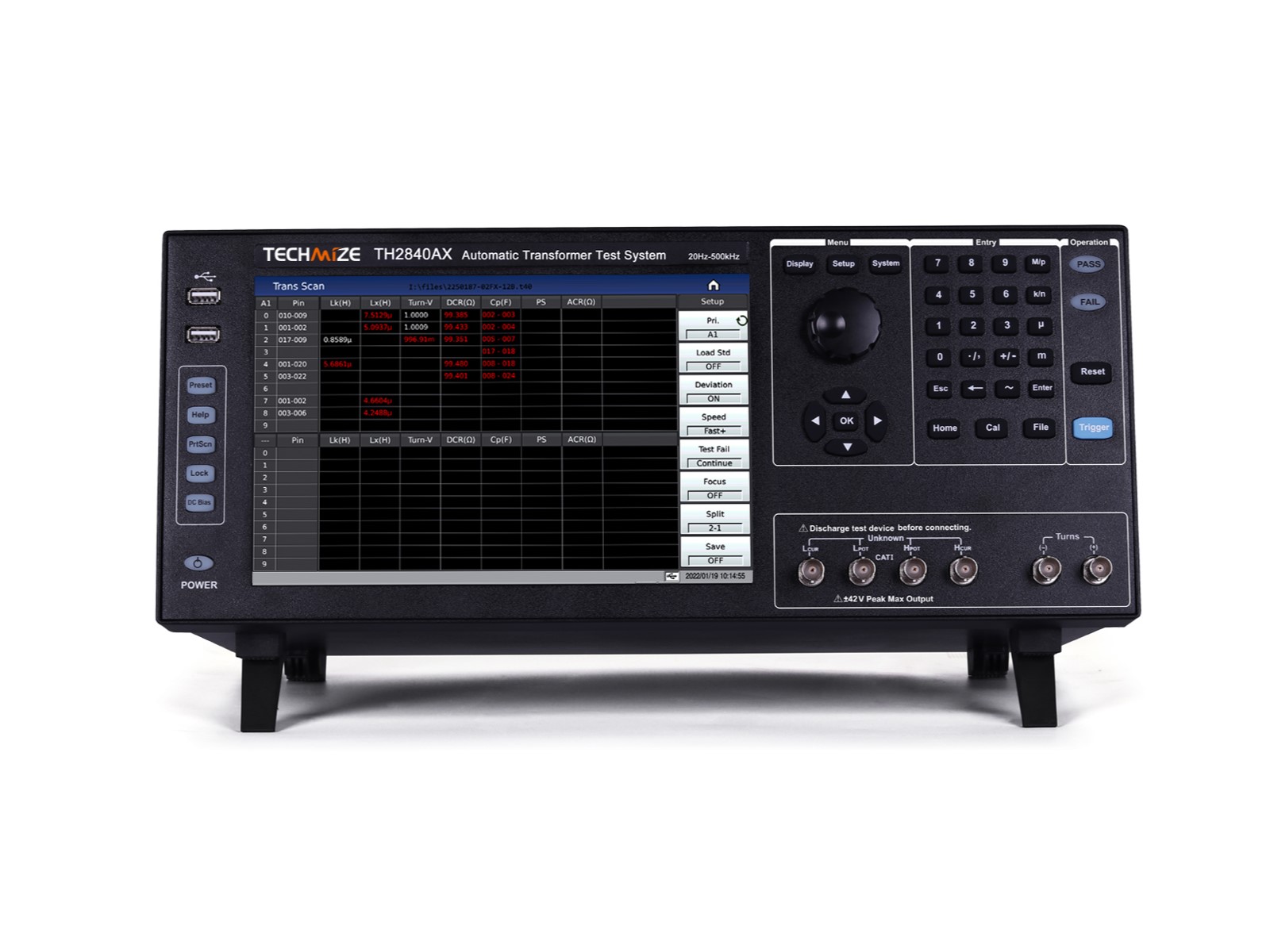

TH2840AX — высокоскоростная автоматизированная система измерения параметров трансформаторов и магнитных компонентов

TH2840AX — современная автоматизированная измерительная система для комплексного тестирования трансформаторов, дросселей, индуктивностей, реле и других пассивных компонентов. Прибор сочетает функции анализатора трансформаторов, многоканальной сканирующей системы и прецизионного измерителя параметров импеданса, обеспечивая высокую скорость контроля и удобную интеграцию в производственные линии.

Основные возможности

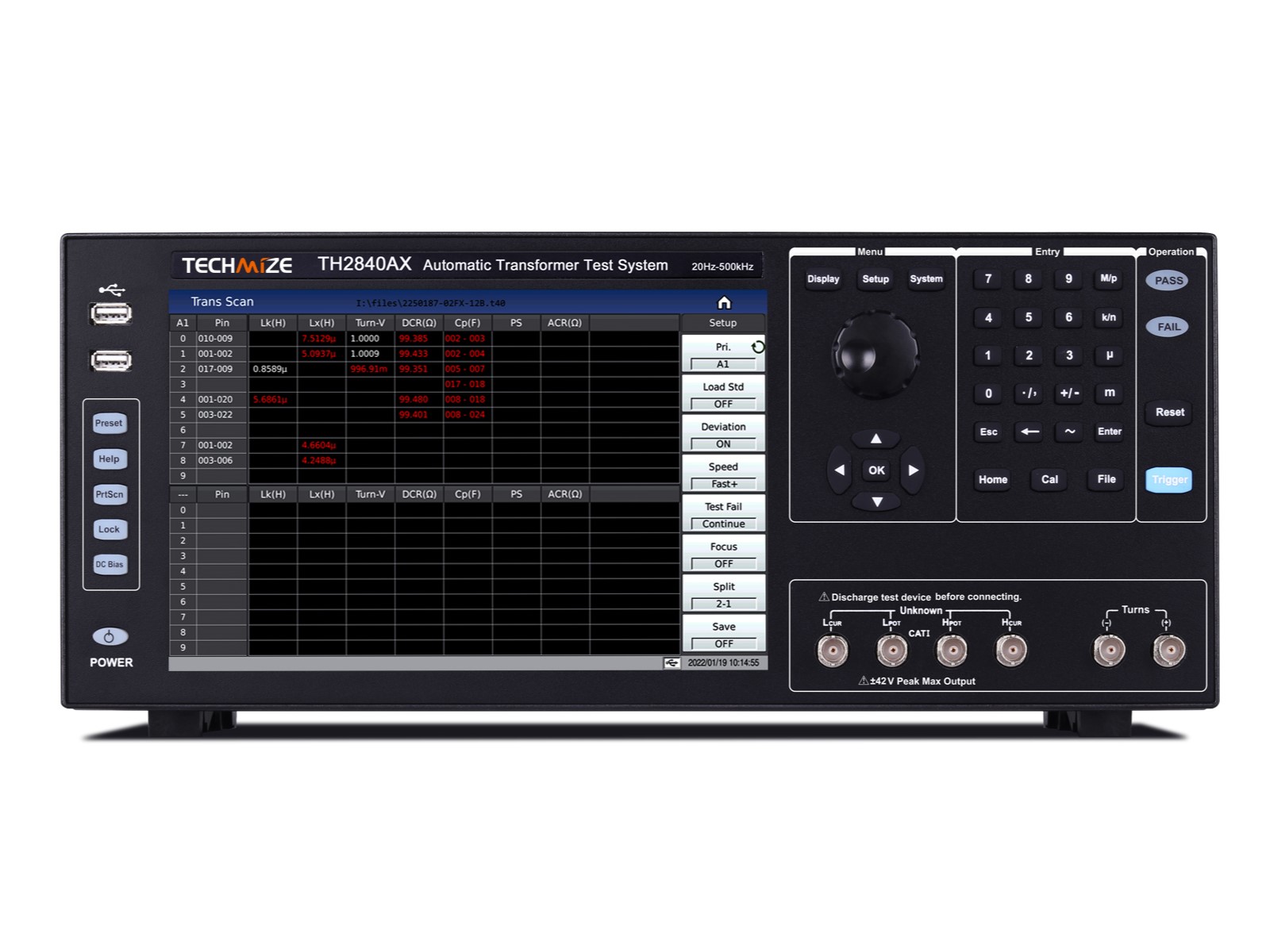

• Цветной 10-дюймовый емкостный сенсорный дисплей с разрешением 1280 × 800 пикселей.
• Современная операционная система Linux с интуитивно понятным пользовательским интерфейсом.
• Диапазон тестовых частот от 20 Гц до 2 МГц.
• Скорость измерений до 1800 измерений в секунду (на частотах свыше 10 кГц без учёта времени коммутации).
• Поддержка тестового сигнала до 20 В RMS.
• Встроенный источник постоянного смещения до ±40 В, ±100 мА и до 2 А.
• Подключение компонентов с количеством выводов до 20 контактов.
• Измерение параметров трансформаторов, катушек индуктивности и других магнитных компонентов в автоматическом режиме.
• Определение коэффициента трансформации, межобмоточных параметров, индуктивности, сопротивления и других электрических характеристик.
• Измерение индуктивности рассеяния (Lk) без использования дополнительных адаптеров и коммутационных разъёмов.
• Усовершенствованная функция анализа баланса обмоток с возможностью контроля до 10 измерительных точек.
• Высокоскоростное электронное переключение диапазонов без механических реле для повышения надёжности и долговечности системы.
• Дополнительный режим высокоточного LCR-метра для измерения параметров пассивных компонентов.
• Графическое отображение схемы подключения контактов для ускорения настройки испытаний и снижения вероятности ошибок оператора.
• Встроенная память объёмом около 100 МБ для хранения программ испытаний и результатов измерений.
• Поддержка USB-накопителей для резервного копирования данных и переноса файлов.
• Программное обеспечение для ПК с возможностью редактирования программ испытаний и конвертации файлов предыдущих поколений приборов.

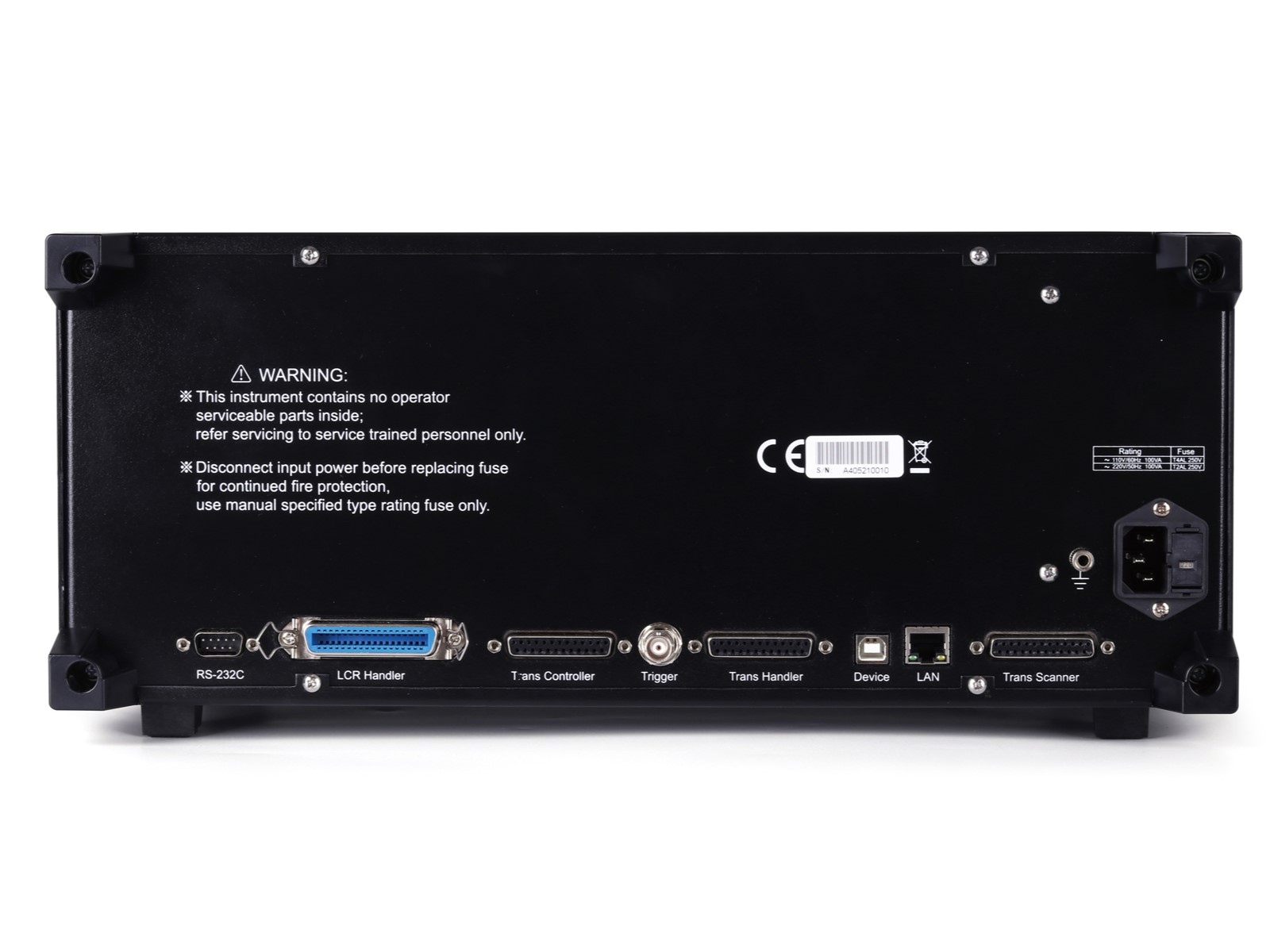

• Интерфейсы USB, LAN и другие средства интеграции в автоматизированные производственные системы.

Преимущества TH2840AX

• Высокая производительность — скорость до 1800 измерений в секунду значительно сокращает время тестирования и повышает пропускную способность производственной линии.
• Автоматизированное многоканальное тестирование — позволяет выполнять полный анализ трансформаторов и многовыводных компонентов без ручного переключения соединений.
• Расширенный контроль магнитных компонентов — поддерживает измерение коэффициента трансформации, индуктивности рассеяния, параметров обмоток и других критически важных характеристик.
• Повышенная надёжность — электронная коммутация диапазонов исключает износ механических переключателей и обеспечивает длительный срок службы прибора.
• Удобство эксплуатации — большой сенсорный экран и графическая индикация подключений упрощают настройку испытаний и обучение персонала.
• Готовность к автоматизации — легко интегрируется в автоматизированные испытательные стенды и производственные линии контроля качества.
• Совместимость с предыдущими поколениями оборудования — программное обеспечение поддерживает перенос и конвертацию существующих файлов испытаний.
• Комплексный анализ в одном приборе — объединяет функции анализатора трансформаторов, многоканального сканера и LCR-метра, сокращая затраты на измерительное оборудование.

Области применения

• Автоматизированное тестирование импульсных трансформаторов.
• Контроль параметров силовых и сетевых трансформаторов.
• Измерение индуктивности рассеяния и коэффициента трансформации.
• Многоканальное тестирование катушек индуктивности, дросселей и магнитных компонентов.
• Контроль сопротивления контактов реле и коммутационных устройств.
• Многоканальное измерение сопротивления обмоток постоянному току (DCR).
• Комплексный анализ пассивных компонентов в импедансных цепях.
• Входной, межоперационный и выходной контроль продукции на производстве электронной аппаратуры.
• Испытательные лаборатории, отделы технического контроля и автоматизированные производственные линии.
