TH2829CX — автоматизированная система измерения параметров трансформаторов и многоканального контроля пассивных компонентов

TH2829CX представляет собой высокопроизводительную автоматизированную измерительную систему для комплексного тестирования трансформаторов, катушек индуктивности, реле и других пассивных компонентов. Прибор сочетает функции анализатора трансформаторов, прецизионного LCR-метра и измерителя сопротивления обмоток постоянному току (DCR), обеспечивая высокую скорость испытаний и широкие возможности автоматизации производственного контроля.

Основные возможности

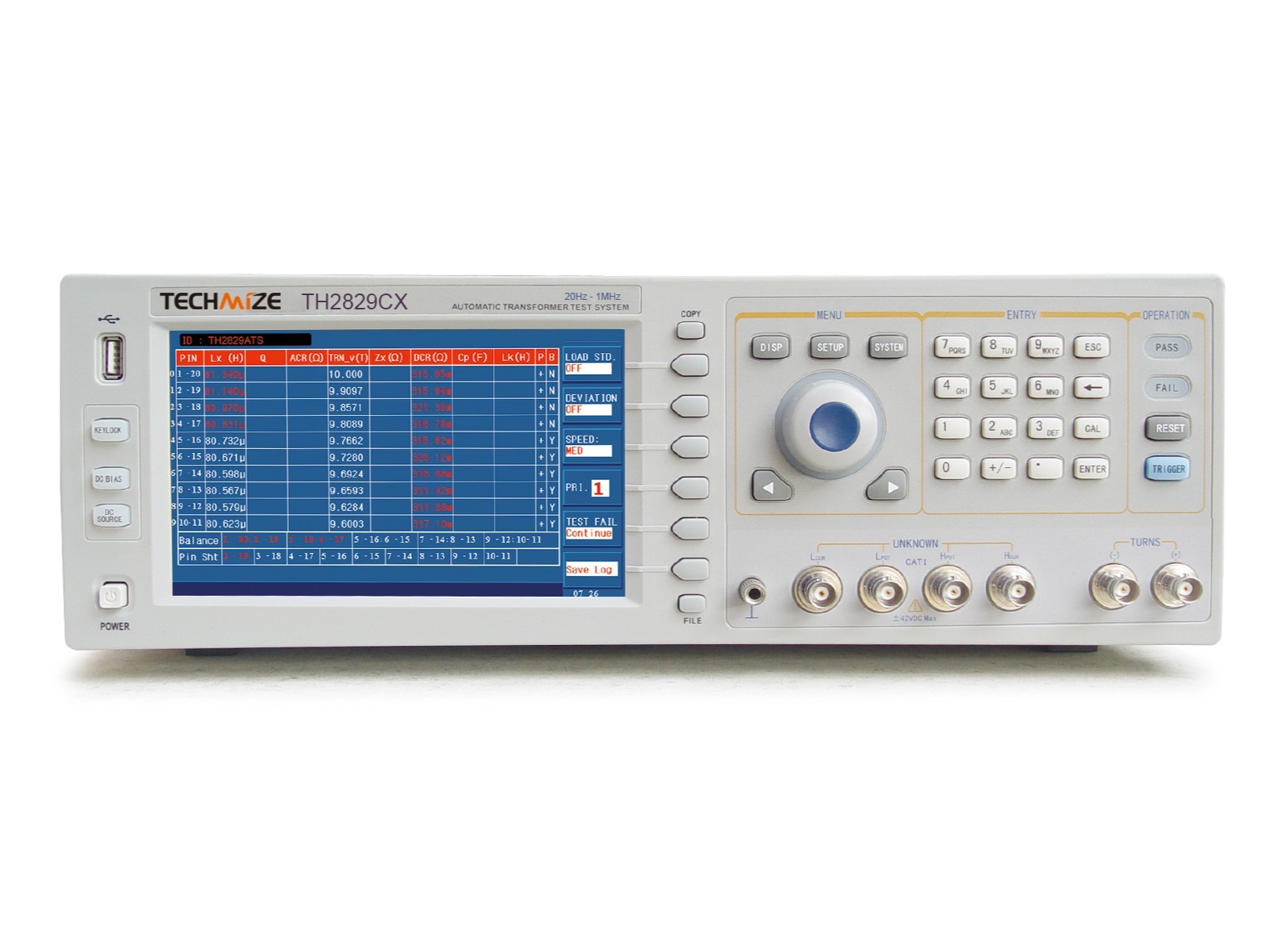

• Цветной 7-дюймовый TFT-дисплей с разрешением 800 × 480 пикселей.
• Диапазон тестовых частот от 20 Гц до 1 МГц.
• Разрешение установки частоты до 0,5 мГц.
• Тестовый сигнал от 5 мВ до 2 В RMS, опционально до 10 В RMS.
• Встроенный источник постоянного смещения 0–100 мА / 0–10 В с возможностью расширения до 1 А или 2 А.
• Скорость измерений до 75 измерений в секунду.
• Измерение параметров L, C, R, Z, DCR, коэффициента трансформации, фазового угла и других характеристик.
• Контроль прямых и обратных параметров диодов.
• Тестирование трансформаторов с высоким коэффициентом трансформации и слабой магнитной связью.
• Автоматическое тестирование отдельных обмоток и межобмоточных параметров.
• Одновременное отображение результатов измерений по всем каналам на одном экране.
• Самодиагностика коммутационной системы и контроль состояния реле.
• Гибкие функции компенсации и коррекции паразитных параметров.
• Расширенные возможности статистического анализа (Cp, Cpk, Op, Ck и другие показатели качества).
• Поддержка считывателей штрих-кодов для автоматического выбора программ испытаний.
• Разграничение прав доступа с уровнями администратора и оператора.
• Сохранение результатов измерений, калибровочных данных и журналов событий с временными метками.

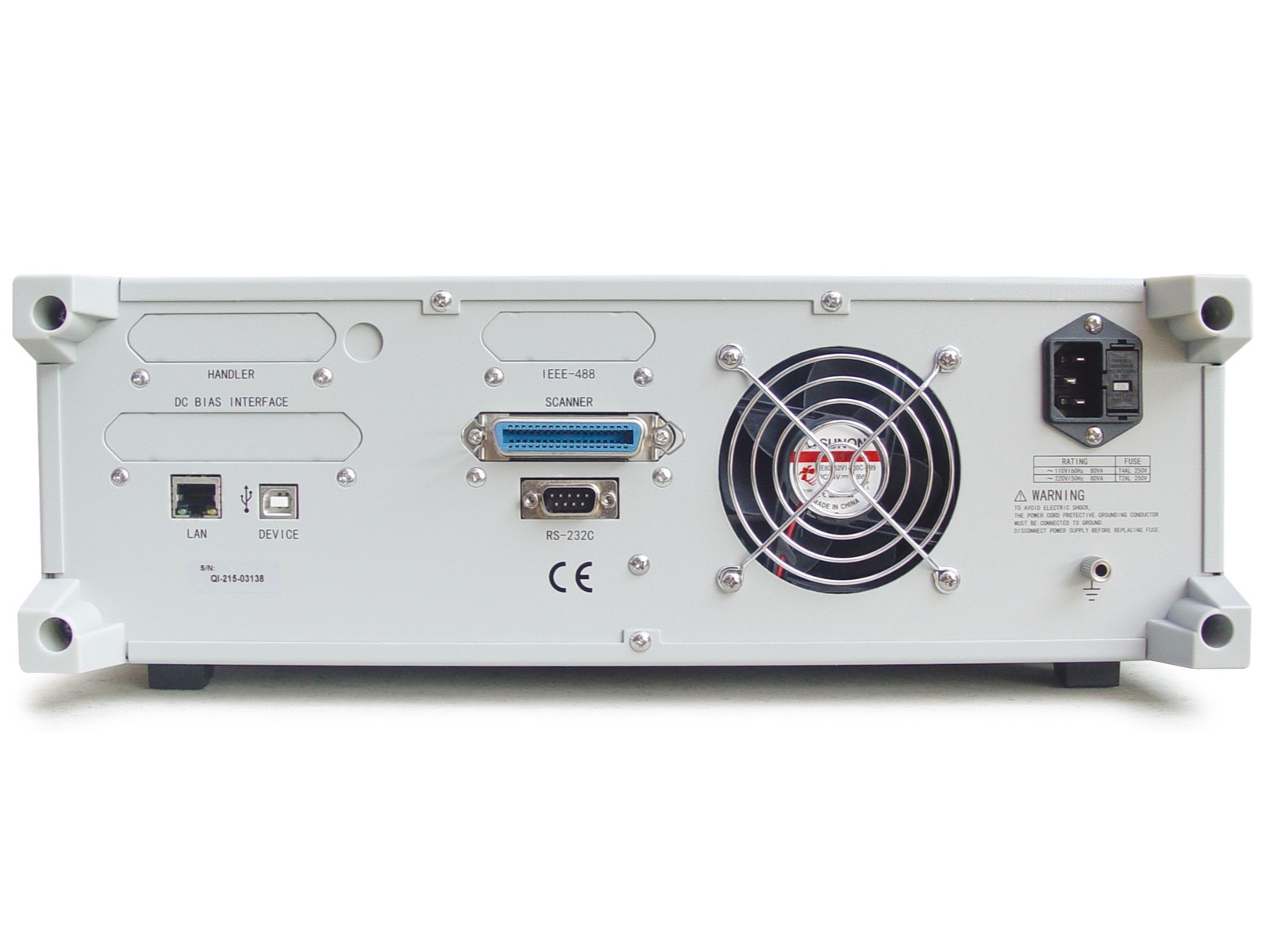

• Удалённое управление и интеграция в автоматизированные системы через LAN, USB и RS-232.
• Обновление программного обеспечения через USB Host или интерфейс RS-232.
• Совместимость с файлами настроек приборов серий TH2818X и TH2819X.
• Встроенная память для хранения до 100 файлов настроек и поддержка внешних USB-накопителей для хранения результатов испытаний.

Преимущества TH2829CX

• Автоматизация контроля качества — позволяет значительно сократить время тестирования трансформаторов и многовыводных компонентов в серийном производстве.
• Высокая производительность — скорость до 75 измерений в секунду обеспечивает эффективный контроль больших партий изделий.
• Многоканальное тестирование — одновременная работа с большим количеством выводов минимизирует необходимость ручного переключения соединений.
• Комплексный анализ параметров — измерение электрических характеристик трансформаторов, индуктивностей и реле в рамках одного испытательного цикла.
• Высокая точность измерений — широкий диапазон частот и развитые функции компенсации обеспечивают достоверные результаты даже для сложных компонентов.
• Готовность к интеграции — поддержка LAN, USB, RS-232 и внешних систем управления упрощает внедрение в автоматизированные производственные линии.
• Удобство эксплуатации — интуитивный интерфейс, цветной дисплей и поддержка штрих-кодов ускоряют настройку и выполнение испытаний.
• Контроль стабильности производства — встроенные инструменты статистического анализа помогают отслеживать качество продукции и своевременно выявлять отклонения.
• Защита данных и настроек — система разграничения доступа предотвращает несанкционированное изменение программ испытаний.

Области применения

• Комплексное тестирование импульсных трансформаторов.
• Контроль параметров силовых и сетевых трансформаторов.
• Измерение коэффициента трансформации и параметров обмоток.
• Многоканальные измерения индуктивности, сопротивления и ёмкости пассивных компонентов.
• Контроль сопротивления контактов реле и коммутационных устройств.
• Измерение сопротивления обмоток постоянному току (DCR).
• Автоматизированный входной, межоперационный и выходной контроль электронных изделий.
• Лабораторные исследования и производственные испытания магнитных компонентов.
