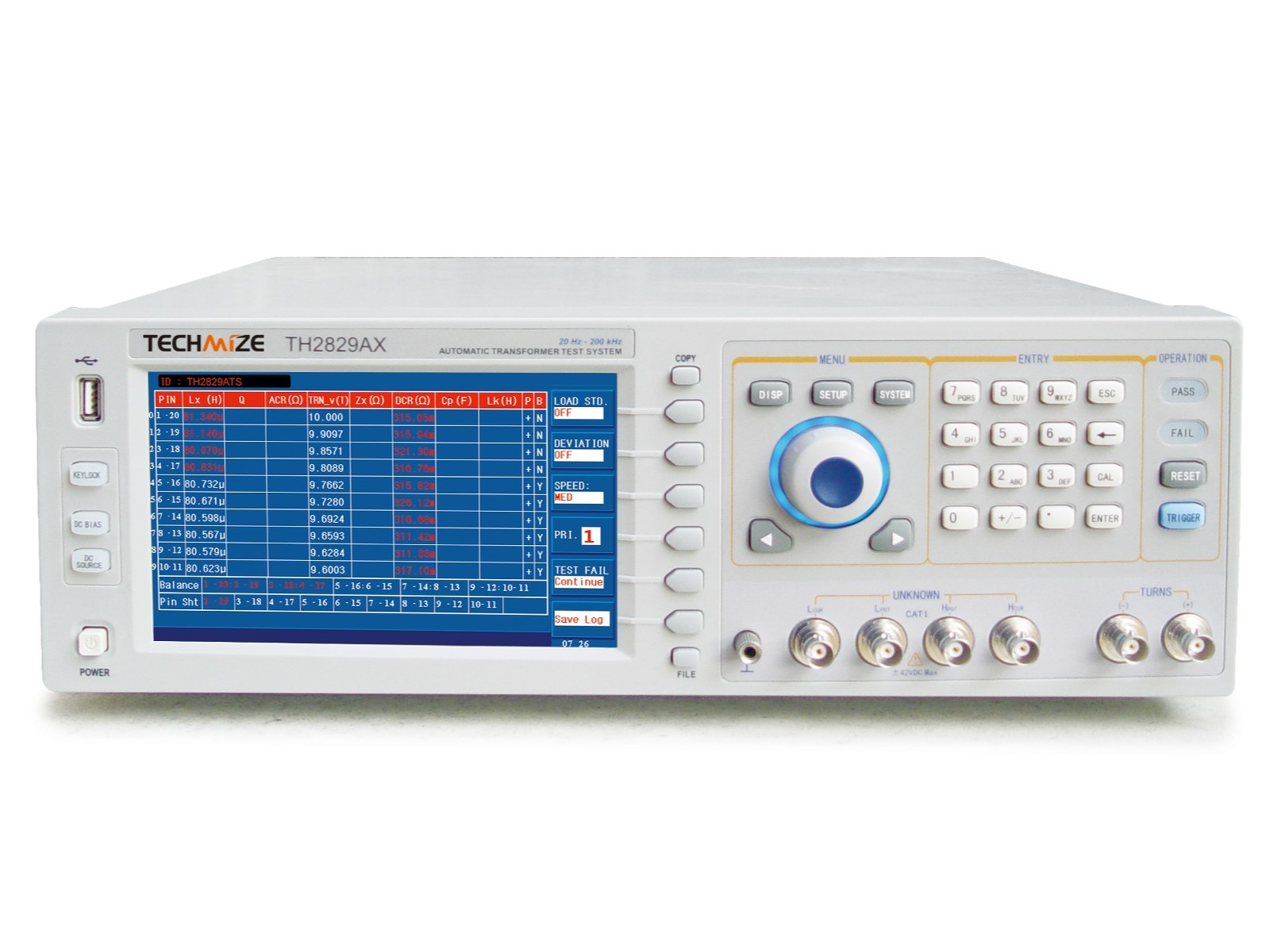

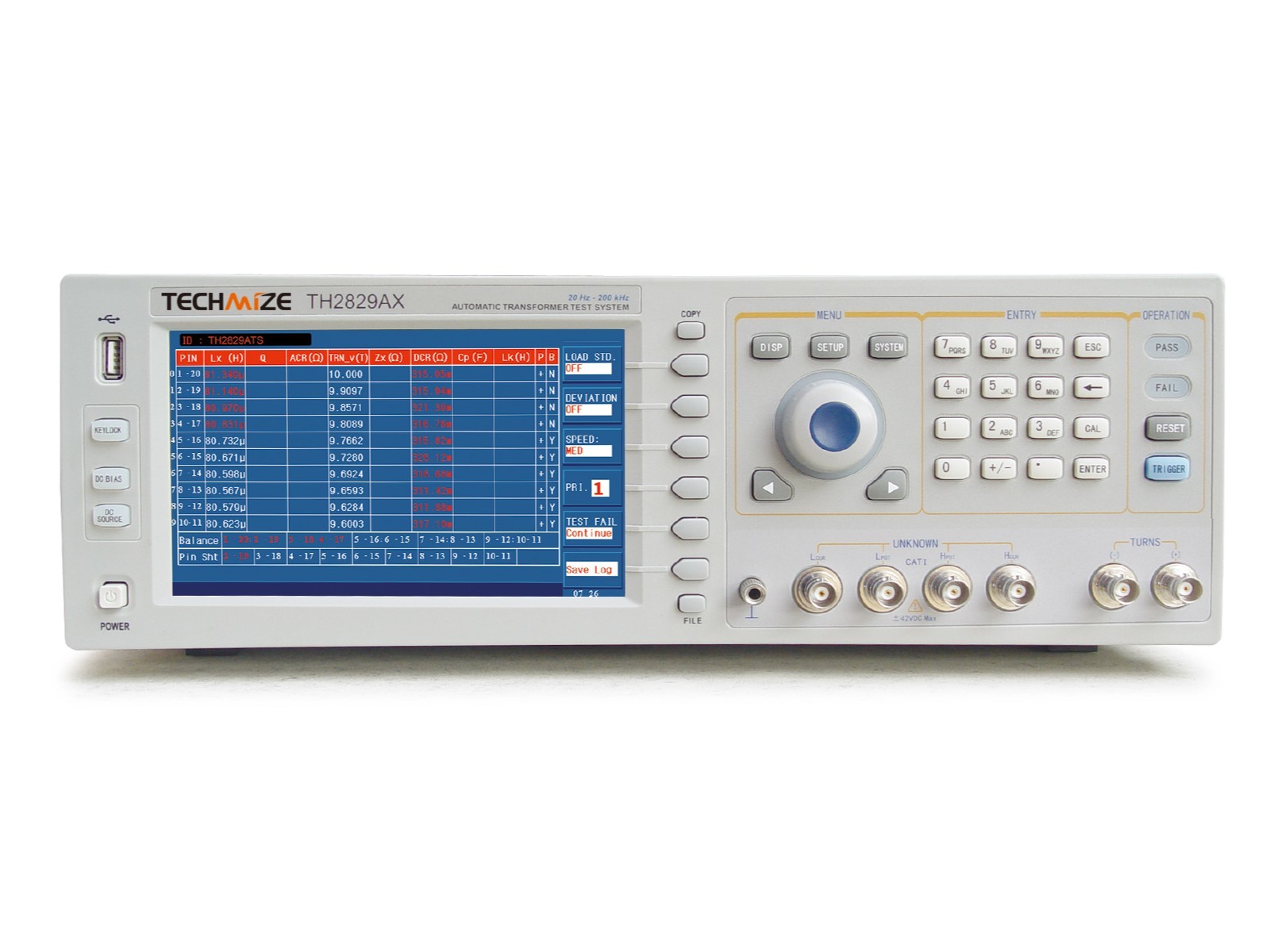

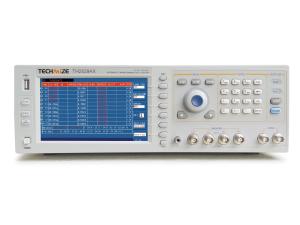

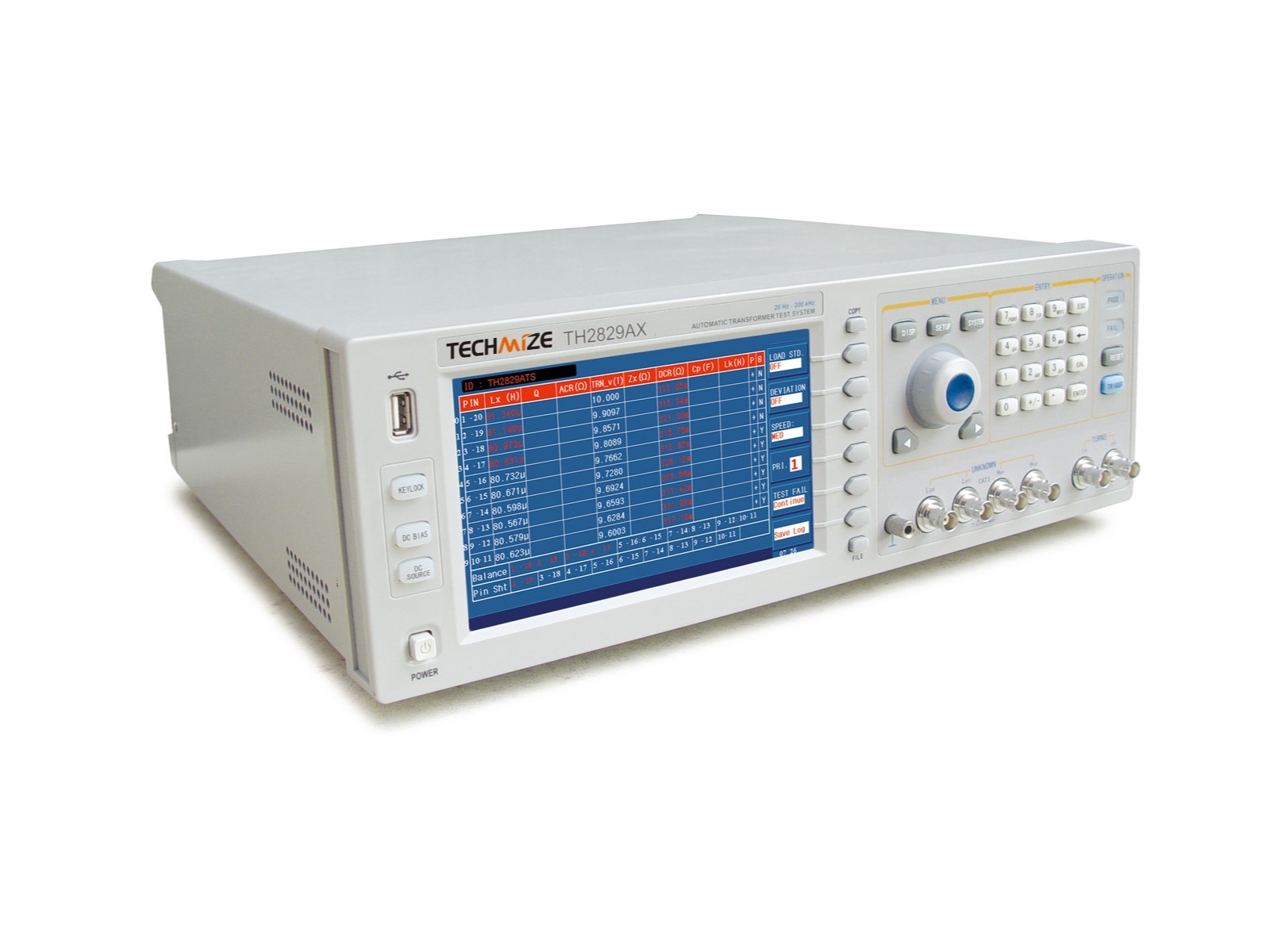

TH2829AX — многофункциональный анализатор трансформаторов и многоканальная измерительная система

TH2829AX предназначен для комплексного тестирования трансформаторов, катушек индуктивности, реле и других пассивных компонентов. Прибор сочетает функции прецизионного LCR-метра, измерителя сопротивления постоянному току (DCR) и анализатора трансформаторов, обеспечивая высокую скорость контроля и расширенные возможности автоматизации.

Основные возможности

• Цветной 7-дюймовый TFT-дисплей с разрешением 800 × 480 пикселей.
• Диапазон тестовых частот до 1 МГц с разрешением 0,5 мГц.
• Уровень тестового сигнала от 5 мВ до 2 В RMS (опционально до 10 В RMS).
• Встроенный источник постоянного смещения 0–100 мА / 0–10 В; доступны версии с током смещения до 1 А и 2 А.
• Скорость измерений до 75 измерений в секунду.
• Измерение индуктивности (L), ёмкости (C), сопротивления (R), импеданса (Z), фазового угла и других параметров.
• Измерение сопротивления обмоток постоянному току (DCR).
• Контроль прямых и обратных характеристик диодов.
• Тестирование трансформаторов с высоким коэффициентом трансформации и слабой магнитной связью.
• Одновременное отображение результатов сканирования по всем каналам на одном экране.
• Самодиагностика реле коммутационного блока и контроль состояния измерительной системы.
• Гибкие алгоритмы компенсации и вычитания паразитных отклонений.
• Статистическая обработка результатов с расчётом Cp, Cpk, Op, Ck и других показателей качества.
• Поддержка штрих-кодов для автоматического выбора программы испытаний и идентификации изделий.
• Защита доступа с разграничением прав оператора и администратора.
• Сохранение результатов, калибровочных данных и журналов измерений с временными метками.
• Обновление программного обеспечения через USB Host или интерфейс RS-232.
• Совместимость с файлами настроек приборов серий TH2818X и TH2819X.

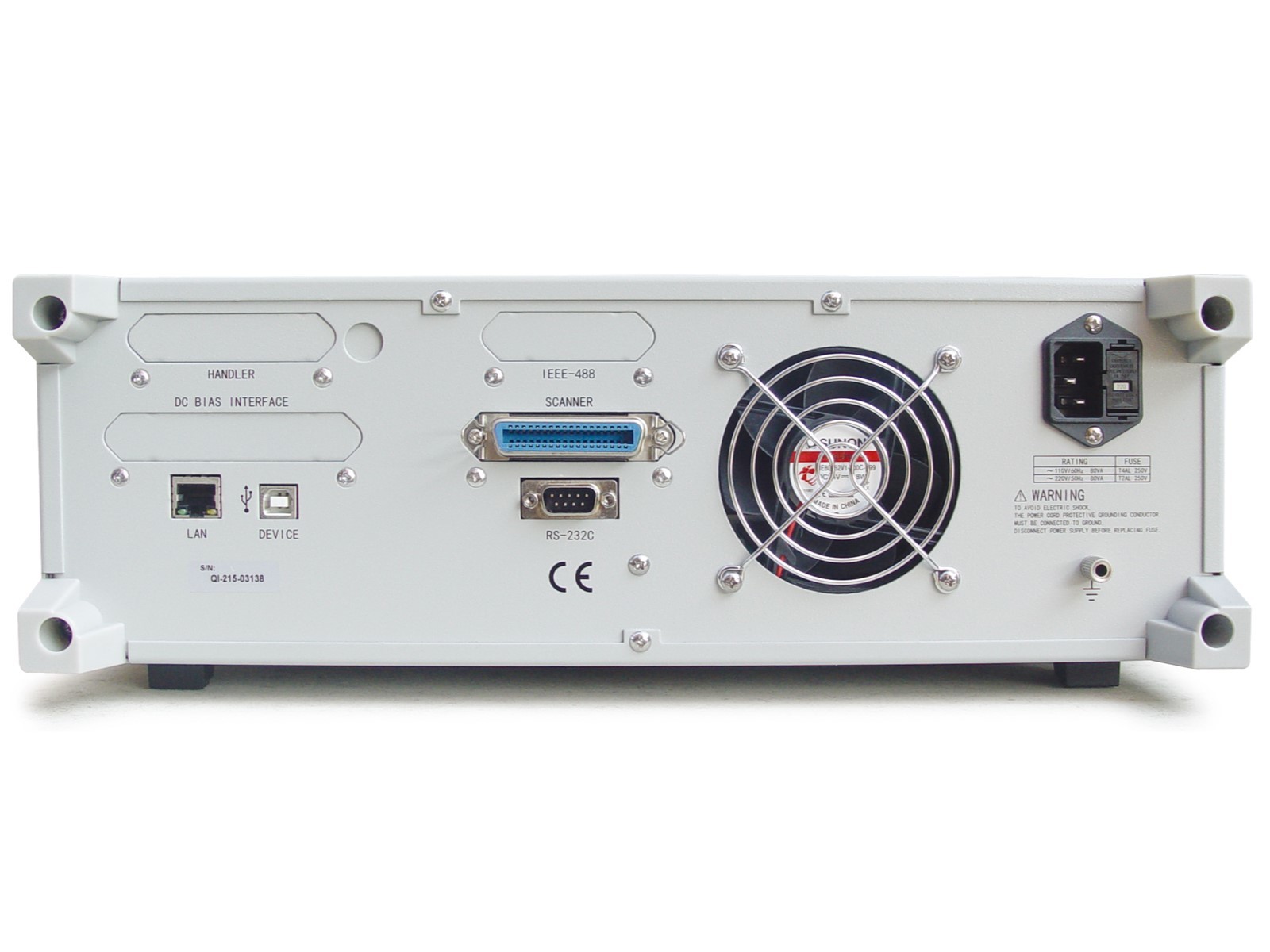

• Интерфейсы USB, RS-232, LAN и поддержка внешних USB-накопителей.
• Встроенная память для хранения до 100 файлов настроек и до 500 файлов на внешнем USB-носителе.

Области применения

• Комплексное тестирование импульсных и силовых трансформаторов.
• Контроль параметров сетевых трансформаторов на производстве и в лабораториях.
• Многоканальные измерения индуктивности, сопротивления и ёмкости дискретных компонентов.
• Измерение сопротивления контактов реле и коммутационных устройств.
• Контроль сопротивления обмоток постоянному току (DCR).
• Анализ пассивных компонентов и импедансных цепей.
• Автоматизированный входной, межоперационный и выходной контроль электронных изделий.

Преимущества TH2829AX

• Комплексное тестирование в одном приборе — сочетает функции анализатора трансформаторов, LCR-метра и измерителя сопротивления обмоток постоянному току (DCR), сокращая затраты на оснащение рабочего места.
• Высокая скорость контроля — до 75 измерений в секунду, что позволяет использовать прибор как в лабораториях, так и на автоматизированных производственных линиях.
• Многоканальная архитектура — обеспечивает быстрое тестирование многовыводных трансформаторов, реле и других компонентов без постоянного переподключения измерительных проводов.
• Широкий набор измеряемых параметров — измерение L, C, R, Z, DCR, коэффициента трансформации, фазового угла и других характеристик в рамках одного тестового цикла.
• Высокая точность измерений — поддержка измерений на частотах до 1 МГц и встроенные функции компенсации паразитных параметров обеспечивают достоверные результаты даже для сложных компонентов.
• Удобство автоматизации — поддержка интерфейсов LAN, USB и RS-232 позволяет интегрировать прибор в автоматизированные системы контроля и производственные линии.
• Контроль качества продукции — встроенные инструменты статистического анализа (Cp, Cpk и другие показатели) помогают отслеживать стабильность производственного процесса и выявлять отклонения.
• Простота эксплуатации — большой цветной дисплей, отображение результатов по всем каналам на одном экране и поддержка штрих-кодов ускоряют работу оператора.
• Безопасность данных и настроек — разграничение прав доступа между оператором и администратором защищает прибор от несанкционированного изменения параметров испытаний.
• Готовность к модернизации — поддержка обновления программного обеспечения и совместимость с файлами настроек предыдущих серий упрощают переход на новое оборудование.
