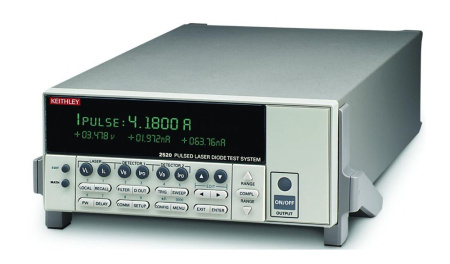

Источник-измеритель (SMU) оптический Keithley 2520

Испытательная система импульсных лазерных диодов Keithley 2520 представляет собой интегрированную синхронизированную систему для тестирования лазерных диодов на ранних этапах производственного процесса, когда требуется обеспечить стабильный температурный режим.

С компактным прибором Keithley 2520 можно проводить измерения, необходимые для импульсного и непрерывного тестирования лазерных диодов в режиме LIV (свет-ток-напряжение). Точная синхронизация источника и измерителя дает минимальную погрешность измерений, даже при длительности импульса до 500 нс. Пользователи могут запрограммировать длительность импульса от 500 нс до 5 мс со скважностью от 20 мкс до 500 мс.

Keithley 2520 – трехканальный источник-измеритель. Все три канала управляются одним цифровым сигнальным процессором (DSP), который обеспечивает жесткую синхронизацию функций источника и измерений. Канал возбуждения лазерного диода обеспечивает источник тока в сочетании с возможностью измерения напряжения. Каждый из двух каналов фотодетектора обеспечивает регулируемое напряжение смещения и напряжения согласования, и в дополнение имеется возможность измерения тока. Эти три канала обеспечивают получение полной LIV-характеристики лазерных диодов до интеграции в модули с активной термостабилизацией.

Возможности и преимущества источника-измерителя 2520 Keithley:

• Упрощение снятия вольтамперных характеристик лазерных диодов перед сборкой в корпусе, при активной термостабилизации диода;
• Комплексная технология получения LIV лазерных диодов на уровне микросхемы и на уровне шины;
• Свипирование по мощности программируется до предельного значения оптической мощности;
• Сочетание высокой точности источника и измерительными характеристиками для тестирования в режиме постоянного тока и в импульсном режиме;
• Синхронизированные измерительные каналы на основе цифровых сигнальных процессоров обеспечивают высокоточные измерения интенсивности света и напряжения;
• Генерирование импульсов тока с программируемой длительностью от 500 нс до 5 мс, со скважностью до 4%; в импульсном режиме с силой тока до 5 А, а в непрерывном режиме - до 1 А;
• Разрешение 14 бит для трех измерительных каналов: Vf, фотодиодный измерительный канал на фронтальной и задней панели;
• Разработанный алгоритм измерений увеличивающий соотношение сигнал/шум при импульсных измерениях;
• Буфер памяти до 1000 точек, уменьшающий трафик сигналов по интерфейсу GPIB во время тестирования;
• Наличие цифровых входов/выходов для управления измерительным оборудованием;
• Поддерживаемые интерфейсы GPIB (IEEE-488) и RS-232.
