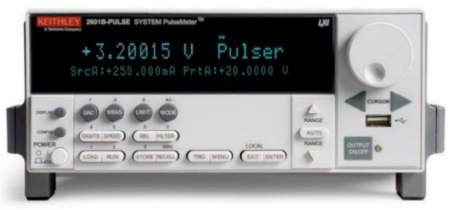

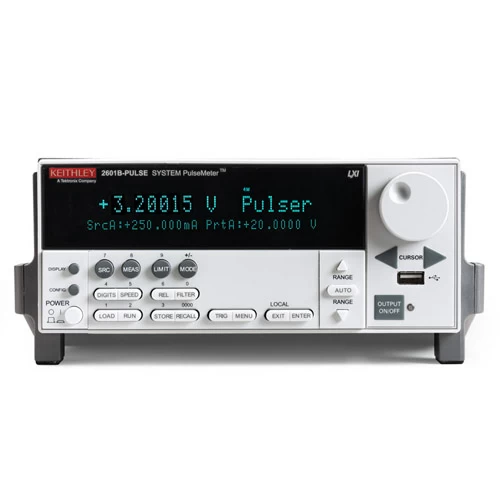

Импульсный системный источник-измеритель SourceMeter® с минимальной длительностью импульсов 10nbspмкс — это прибор, объединяющий в одном корпусе мощный высокоскоростной генератор импульсов больших токов и полнофункциональный стандартный источник-измеритель (SMU). Прибор демонстрирует впечатляющие характеристики, генерируя импульсы тока до 10 А с длительностью от 10 мкс при напряжении 10 В и частоте дискретизации сигналов 1 Мвыб/с, что позволяет значительно повысить производительность тестирования в ряде областей — от определения характеристик в лабораторных условиях до высокоавтоматизированного тестирования импульсных ВАХ выпускаемых устройств.

Высокая точность импульсных сигналов без ручной подстройки

Система управления прибора 2601B-PULSE исключает необходимость в ручной подстройке при колебаниях нагрузки в пределах до 3 мкГн, обеспечивая отсутствие выбросов и звона при генерировании импульсов длительностью от 10 мкс до 500 мкс при любом уровне тока до 10 ампер. Благодаря малому времени нарастания импульсов (<1,7 мкс), существенно повышается точность характеристик тестируемого устройства или схемы.

• Генерирование импульсов тока до 10 А с длительностью от 10 мкс при напряжении 10 В
• Время нарастания импульсов <1,7 мкс для получения достоверных характеристик
• Высокая точность генерируемых импульсов без подстройки при любом уровне тока

Один прибор с функциями высокоскоростного генератора импульсов и источника-измерителя

В приборе 2601B-PULSE функции генератора импульсов сочетаются с высочайшей достоверностью, синхронизацией, скоростью и точностью измерений, которыми отличаются лучшие в отрасли источники-измерители Keithley 2601B SMU.

• Базовая точность измерений генератора импульсов 0,05 % при частоте дискретизации АЦП 1 Мвыб/с
• Самый низкий диапазон токов SMU — 100 нА, чувствительность— 100 фА

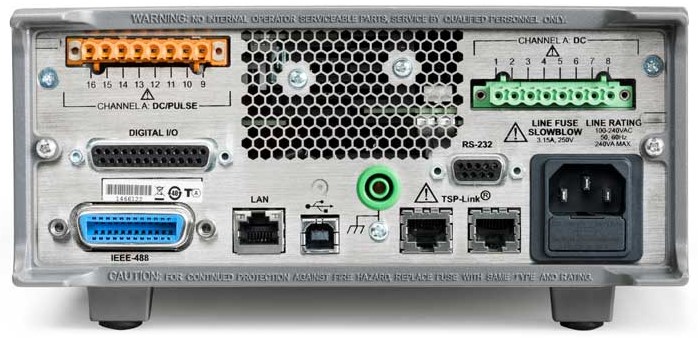

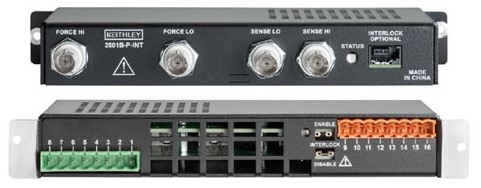

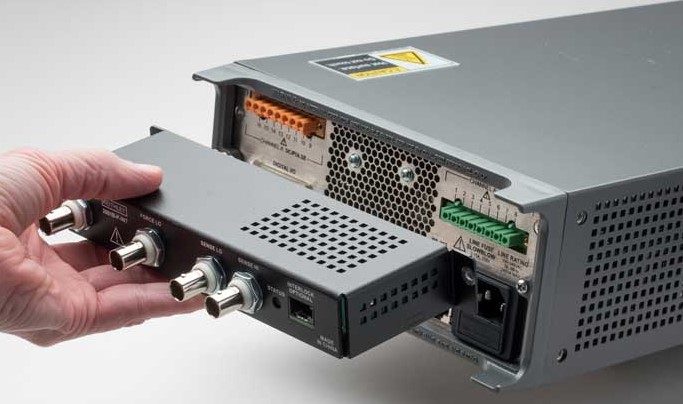

• Разъёмы BNC на задней панели для быстрого подключения кабелей

Высочайшая производительность за счёт встроенных сценариев тестирования и быстрых подключений

Технология использования сценариев тестирования (TSP®) позволяет встраивать и запускать сценарии тестирования на источнике-измерителе, обеспечивая лучшие в отрасли характеристики. Пользуясь технологией TSP-Link®, можно увеличить количество узлов TSP-Link до 32 для высокоскоростного одновременного тестирования каждого вывода отдельным каналом источника-измерителя без применения процессорной стойки.

• Исключение требующей много времени передачи данных по шинам от и до ПК
• Усовершенствованные процессы обработки данных и контроля потоков
• Подключение до 32 узлов TSP-Link
• Простота изменения конфигурации при изменении тестовых требований
