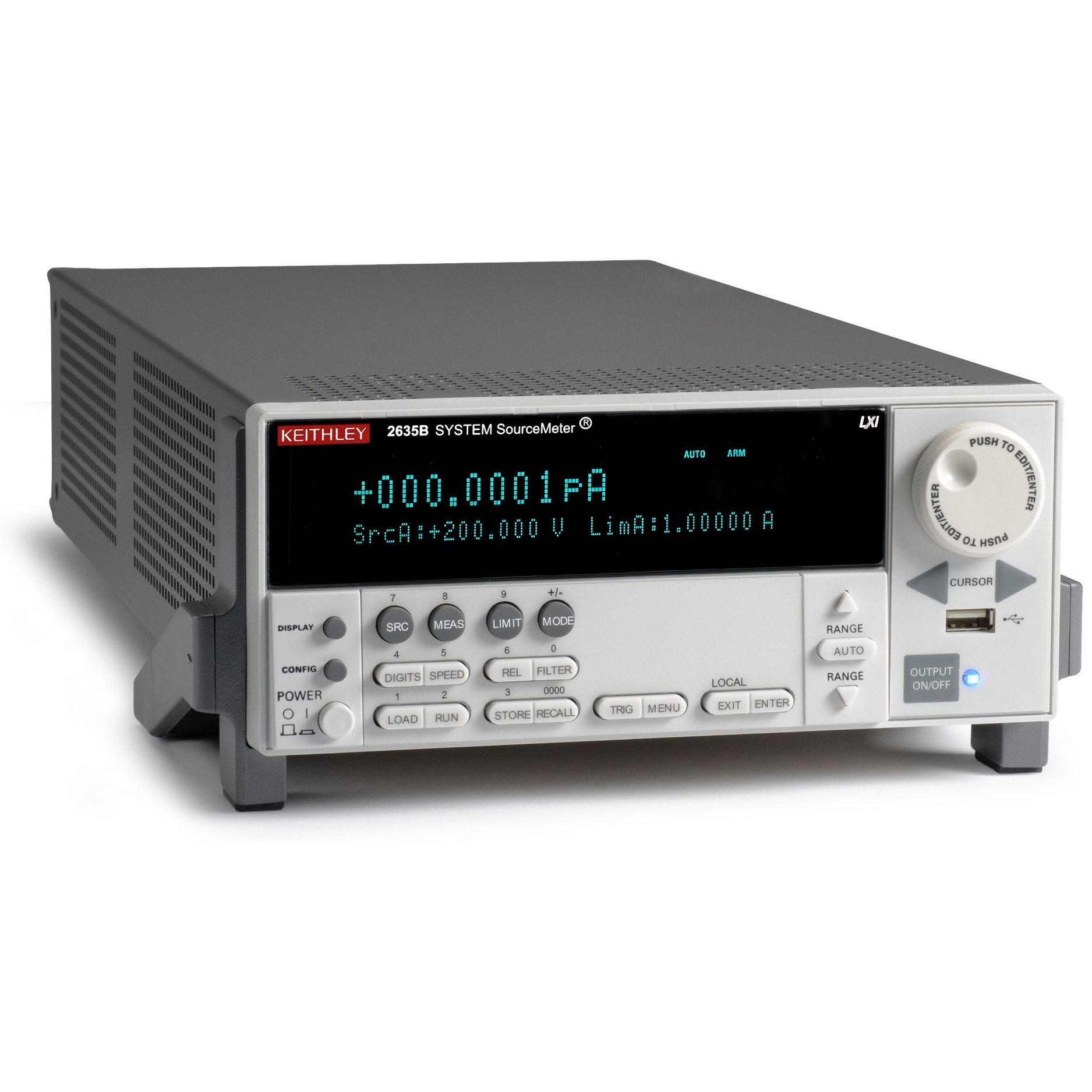

Источник-измеритель (SMU) Keithley 2635B

Система источников-измерителей Keithley серии 2600B — это лучшее в отрасли решение по источникам и измерителям тока и напряжения для тестирования на высокоавтоматизированных производственных участках. Модели — как одно-, так и двухканальные — объединяют в себе прецизионный источник питания, высокоточный источник тока, цифровой мультиметр, электронную нагрузку и генератор импульсов. Кроме того, технология TSP® обеспечивает запуск полных циклов программ тестирования в автоматизированных системах, а технология TSP-Link® организует шлейфовое подключение до 64 каналов для многофункционального параллельного тестирования.

SMU 2634B, 2635B и 2636B — это источники-измерители с выходной мощностью 30 W по постоянному току/200 W в импульсном режиме, с возможностью подачи импульсного тока до 10 A, а также тока от 1,5 A до 0,1 fA и напряжения от 200 V до 100 nV в режиме постоянного тока. Это идеальное сочетание параметров для испытаний крайне чувствительных слаботочных полупроводниковых приборов и других компонентов. Прибор 2635B является одноканальным, 2634B и 2636B — двухканальные.

Keithley 2635B представляет собой сочетание высокоточного 6 1/2 разрядного источника постоянного тока с низким уровнем шума и стабильным мультиметром с высокой чувствительностью и точностью. Все устройства серии 2600B оснащены встроенным процессором TSP (Test Script Processor), что значительно повышает скорость и пропускную способность.

В дополнение, наличие TSP Express Software позволяет быстро получать вольтамперные характеристики (ВАХ) без необходимости дополнительного программирования. Также источники-измерители KEITHLEY 2635B совместимы с программным обеспечением предыдущей версии KEITHLEY 2635, включая LabTracer II и TestScript Builder.

Измеритель 2635B можно настроить как:

• Прецизионный источник питания
• Источник тока (TRUE RMS)
• Мультиметр для измерения постоянного напряжения, постоянного тока и сопротивления с разрешением 6½ разряда
• Генератор импульсов (с длительностью импульса более 100 мкс)
• Генератор сигналов (генератор формы тока: 12500 выборок/сек и генератор формы напряжения: 20000 выборок/сек)
• Электронная нагрузка

Особенности измерителя Keithley 2635B

• Количество каналов: 1
• Четырехквадрантная рабочая область
• Возможность последовательного и параллельного подключения до 32 источников-измерителей (всего 64 канала)
• Два АЦП на канал (для тока и напряжения) с высокой скоростью считывания (до 20000 измерений/сек)
• Цифровой интерфейс ввода/вывода • Возможность сохранения данных на USB-накопитель
• Управление через Ethernet (LXI Class C)
• Встроенная функция проверки контактов
• Высокоемкостной режим (только для измерений постоянного тока)
• Встроенное программное обеспечение TSP Express Software для быстрого получения ВАХ
• Программное обеспечение LabTracer 2.0 (бесплатное) с графическим интерфейсом для снятия основных параметров
• Программное обеспечение Test Script Builder для создания, редактирования и загрузки тестовых сценариев с редактором, аналогичным Visual Basic
• Возможность интеграции в измерительные системы

Основные преимущества

• Базовая точность измерений 0,015 % при разрешении 6½ разрядов.
• Бюджетная модель 2634B без TSP-Link, цифровых входов/выходов, проверки контактов и разрешения измерений 1 fA.

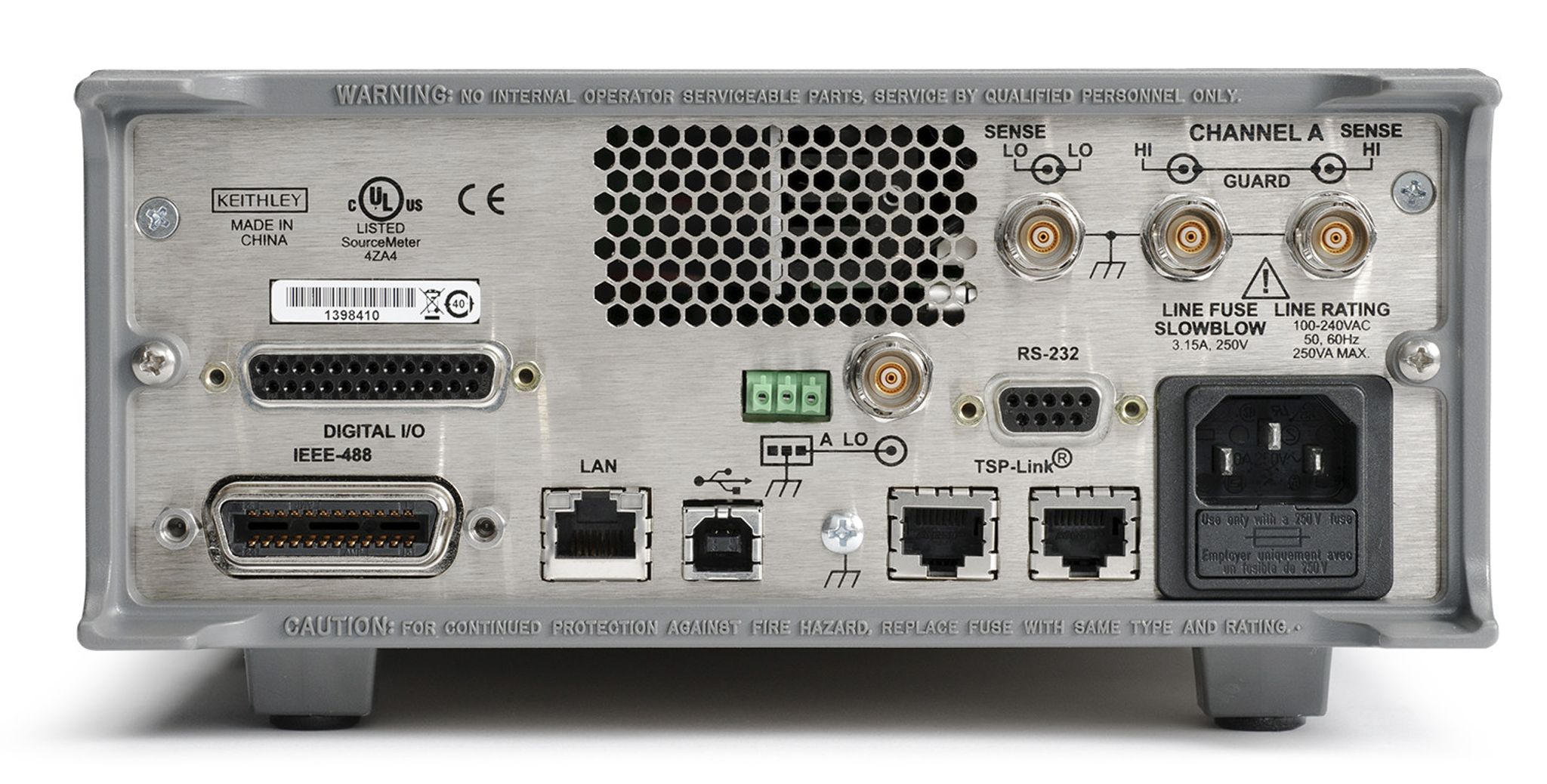

• Триаксиальные разъёмы на задней панели для измерений очень малых токов.
• До 20 000 показаний в секунду с записью в память.
