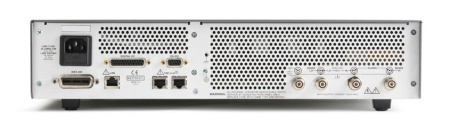

Калибратор-измеритель напряжения и силы тока для тестирования и снятия вольт-амперных характеристик высоковольтных устройств.

Описание:

Keithley 2657A, как и все источники-измерители серии 2600A, разработанные на платформе SourceMete, может быть настроен для выполнения различных функций:

• прецизионного генератора напряжения и тока;
• импульсного генератора;
• источника питания;
• цифрового мультиметра;
• электронной нагрузки и триггера;

Особенности:

• Максимальная мощность: 180 Вт ±3000 В @ ±20 мА; ±1500 В @ ±120 мА.
• Функция проверки контактов: время измерения 1 мс, базовая точность ±5%.
• Интерфейсы: GPIB, RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C , USB-host 2.1.
• Размеры: 89х435х549 мм.
• Вес: 9,98 кг.


Интегрированный TSP-процессор:

– Основан на технологии TSP-Link.
– Ускоряет процесс измерений и получения данных.
– Программное обеспечение TSP Express Software загружается непосредственно в прибор.

Технология TSP-Link:

– Позволяет объединять Keithley 2657A с другими приборами серии 2600A.
– Поддерживает интеграцию с системой измерения параметров полупроводников Keithley 4200.
– Обеспечивает создание интегрированных систем до 32 каналов с общей синхронизацией.
– Время запуска до 500 нс.
– Предусмотрены новые модули защиты 2657A-PM-200 и модуль сопряжения 2657A-LIM-3.

Цифровые линии ввода/вывода:

– Прибор оснащен 14 цифровыми линиями.

Режимы работы:

– Два режима: оцифровки и интеграции.
– Каждый режим использует независимые аналого-цифровые преобразователи.

Оцифровка:

– Применяются 18-битные АЦП.
– Частота: 1.000.000 операций в секунду (1 мкс на точку).
 – Обеспечивает высокую точность и быструю обработку тока и напряжения одновременно.

 Интеграция:

– Используются два 22-битных АЦП для измерения тока и напряжения.

Диапазоны напряжения:

– Четыре диапазона: 200 В, 500 В, 1500 В и 3000 В.
– Наилучшее разрешение: 5 мВ (режим источника) и 1 мВ (режим измерителя).
– Базовая погрешность измерений: 0,025%.

Диапазоны тока:

– Десять диапазонов от 1 нА до 120 мА.
– Разрешение в режиме измерителя: до 10 фА (в режиме источника – 30 фА).
– Базовая погрешность: 0,02%. 9.

Интерфейсы:

 – USB-интерфейс для сохранения данных и загрузки скриптов.
– Интерфейс LXI Class C для эффективного управления.

Регистрация:

Keithley 2657A внесен в Государственный реестр средств измерений РФ под номером 61903-15.
