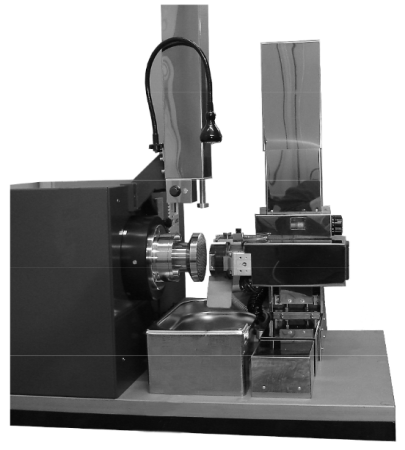

Станок предназначен для:
- обработки фаски пластин из различных материалов, различных форм и размеров;
- работы при температуре окружающей среды +25±3оС, относительной влажности воздуха от 30 до 70% и атмосферном давлении от 730 до 760 мм. рт. ст.;
- работы при установке на рабочем столе площадью не менее 1200х600 мм, имеющем достаточную жесткость конструкции и обеспечивающем минимум посторонних вибраций;
- работы на рабочем месте, оборудованном вытяжной вентиляцией типа "зонт" с расходом воздуха не менее 100 м3/час.
Станок обеспечивает работу при:
- подаче холодной воды по ГОСТ 6709-72 под давлением (2±0.5)х105 Па при температуре от 10 до 25оС с расходом до 50 л/час;
- подключении к системе канализационного стока с расходом не менее 100 л/час;
- подключении к вакуумной системе давлением от -90 до -80 kPa;
- подключении к централизованной системе сжатого воздуха давлением от 3 до 6 атм. Сжатый воздух должен быть осушенным.
Обработка пластин осуществляется в автоматическом, а загрузка пластин - в ручном режимах. Питание станка осуществляется от 3-х проводной (с нулевым проводом) сети переменного тока напряжением 220В±10%, частоты 50±1 Гц. Уровень помех не должен превышать значений по ГОСТ 13109-87.
|
Параметр |
Значение |
|
Материал пластин |
Si, Ge, A3B5, лейкосапфир |
|
Диаметр обрабатываемой пластины |
40 – 200 мм |
|
Типономиналы пластин |
|
|
Точность после обработки, по диаметру |
±15 мкм |
|
Минимальный припуск на обработку по радиусу |
0.1 мм |
|
Минимальный шаг подачи ВЦ |
2 мкм |
|
Минимальный шаг подачи инструмента по оси X и ГЦ |
2.4 мкм |
|
Минимальный шаг подачи инструмента по оси Y |
12 мкм |
|
Диапазон перемещения ВЦ |
100 мм |
|
Диапазон перемещения инструмента по оси X и ГЦ |
114 мм |
|
Диапазон перемещения инструмента по оси Y |
153 мм |
|
Максимальная скорость вращения инструмента |
20000 об/мин |
|
Скорость вращения стола |
1, 2, 3, 4, 6, 12 об/мин |
|
Минимальный шаг поворота стола |
0.144 (8.64) град (минут) |
|
Форма фаски (определяется инструментом* |
согласно SEMI |
|
Управление |
от компьютера |
|
Загрузка пластин |
ручная, поштучная |
|
Габаритные размеры |
670х520х720 мм |
|
Вес |
не более 100 кг |
*Инструмент в базовый комплект поставки не входит.
