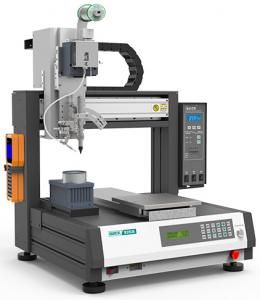

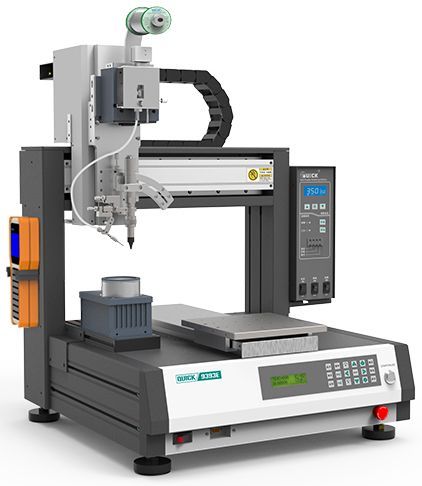

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.
Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
|
Параметр |
Значение |
|
|
Напряжение |
100 ～ 240 В AC |
|
|
Мощность паяльного робота QUICK ET9493E |
200 Вт |
|
|
Диапазон температур |
50℃ ～ 500℃ (в зависимости от режима работы) |
|
|
Количество осей |
3 |
|
|
Диапазон перемещения (мм) |
X |
400 |
|
Y |
400 |
|
|
Z |
100 |
|
|
Диапазон скорости (мм/сек) |
X |
0.1-800 |
|
Y |
0.1-800 |
|
|
Z |
0.1-300 |
|
|
Разрешение (мм) |
X |
±0.01 |
|
Y |
||
|
Z |
||
|
Объем памяти паяльного робота QUICK ET9493E |
≤999 программ, (до 60000 точек пайки в файле) |
|
|
Обработка файлов |
≤255 файлов |
|
|
Диаметр проволочного припоя |
0.5-1.2 мм |
|
|
Условия окружающей среды |
Температура 0-40℃ |
|
|
Влажность 20-90% (без образования конденсата) |
||
|
Размеры паяльного робота QUICK ET9493E (Д×Ш×В) |
695×690×700 мм |
|
|
Вес паяльного робота QUICK ET9493E (кг) |
70 |
|
