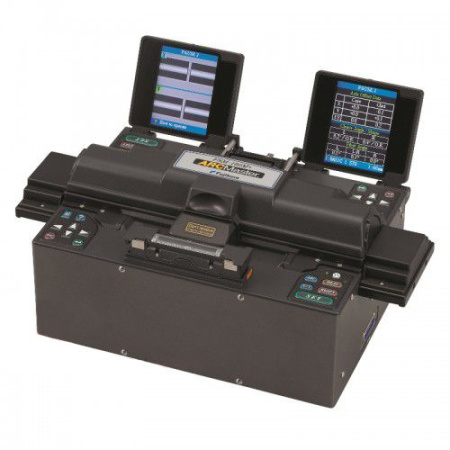

Компания Fujikura выпустила новый специальный сварочный аппарат Fujikura FSM-100M+ в дополнение к существующей модели Fujikura FSM-100M. Fujikura FSM-100M+ - аппарат с расширенными возможностями для сварки специальных оптических волокон, которые используются в производстве волоконно-оптических лазеров и датчиков, в научных исследованиях и разработках, а также в медицинской сфере.
Новые возможности аппаратов включают в себя инновационную систему выравнивания волокна - End Viev, сваривание XLDF- волокон (волокон очень большого диаметра) с возможностью использования технологии "Plasma Zone Path Modulation", технологии расширенного охвата дуги и других функций для сварки и вытяжки оптического волокна, а также запатентованную систему фиксации волокна «split V-groove». С возникновением технологии ARC™, серия сварочных аппаратов ARCMaster устанавливает новый стандарт для сварки волокна, обеспечивая максимальную производительность и гибкость.
Особенности:
- Система выравнивания волокна End View для выравнивания некруглых, "полых" и других специальных волокон;
- Возможность сварки XLDF-волокон (волокон очень большого диаметра) с диаметром волокна до 1200 мкм;
- Запатентованная система фиксации волокна «splitV-groove» охватывает диапазон волокон (как в оболочке, так и без покрытия) диаметром от 60 до 2000 мкм;
- Передовой метод контроля «Plasma Zone» для оптимизации сварки конкретных типов волокон;
- Электропривод электродов для изменения межэлектродного промежутка для оптимизации формы «PlasmaZone»;
- Регулировка по вертикали положения волокна в пределах «PlasmaZone»;
- Колебания электродов при использовании технологии «PlasmaZonePathModulation» для сращивания XLDF- волокон;
- Увеличение возможностей для формирования волокна и его обработки, вытягивания и т.д.
- Пользовательские многоступенчатые программируемые "Специальные функции";
- Технология сдвига охвата дуги (охват дугой волокна может двигаться +/- 18 мм);
- Механизм перемещения волокна влево / вправо Z-Drive;
- Три выбираемых метода калибровки дуги (обычный способ калибровки для стандартного волокна; новый метод обратного расплава с новыми параметрами для специальных волокон, включая XLDF-волокна; калибровка яркости дуги в режиме реального времени (с функцией обучения);
- Два 4,1-дюймовые монитора с выбираемым пользователем режимом отображения информации;
- Обширные функции подключения к ПК (обновление ПО, загрузка / выгрузка данных, управление с ПК).
Оборудование:
- Скалыватель оптических волокон Fujikura CT-100/CT-32/CT-38/HTC-20;
- Термостриппер для удаления покрытия волокна Fujikura HJS-02/HJS-02-80/HJS-03/HTC-12;
- Устройство для подготовки волокна Fujikura APM-100/APM-101;
- Стриппер для полиимидного покрытия Fujikura PCS-100;
- Очиститель волокна ультразвуковой Fujikura USC-02;
- Восстановитель защитного покрытия Fujikura FSR-02.
Комплектация:
- Сварочный аппарат FSM-100M+;
- Жесткий кейс CC-27;
- Держатели волокна 250 мкм, пара FH-100-250;
- Держатели волокна 250 мкм, пара FH-100-250-EV;
- Сетевой адаптер ADC-15;
- Сетевой шнур ACC-xx;
- Источник излучения End View, 2 шт. EV-LS01;
- Запасные электроды (пара) ELECT3-25-LDF;
- USB кабель USB-01;
- Чистящие палочки, упаковка DSC-01;
- Очиститель электродов EC-01;
- CD с программным обеспечением;
- Руководство по эксплуатации на английском и русском языках.
Параметр | Значение | |
Применяемые волокна | Телекоммуникационные | SMF, NZDSF, MMF, EDF, DCF, другие специальные волокна |
Большого диаметра | LDF | |
Диаметр волокна | 60...1200 мкм | |
Диаметр покрытия | 60...2000 мкм | |
Число волокон | Одиночные | |
Длина скола |
8...30 мм (стандартно 9 мм) в оболочке 3...5 мм (стандартно 4 мм) |
|
Типичные потери | SMF | 0,03 дБ |
NZDSF/LDF | 0,05 дБ | |
MMF | 0,02 дБ | |
Время сварки | SMF/MMF | 15 сек |
NZDSF/LDF | 25 сек | |
Обратные потери | >>60 дБ | |
Время термоусадки | FP-03 40 mm | 30 сек |
FP-03 60 mm | 35 сек | |
FPS01 | 55 сек (зависит от типа КДЗС) | |
Прижимы волокна | Автоматически в зависимости от диаметра волокна | |
Диапазон перемещения | ± 18 мм (центр сварки - 0 мм) | |
Ресурс электродов | 2500 сварок (волокно SMF, искровой зазор 1 мм) | |
Искровой зазор | 1…3 мм | |
Функция колебания электродов | Да | |
Смещение электродов | -0,3…+0,1 мм | |
Тест на разрыв | 1,96…2,45 Н | |
Увеличение | 3,5…300 | |
Функция автостарта | Да | |
Режимы сварки | кол-во режимов | 300 режимов |
стандартный режим | Да | |
ручной режим | Да | |
режим End View | Да | |
режим измерителя мощности | Да | |
режим аттенюатора | Да | |
Кол-во режимов термоусадки | 100 предустановленных режимов | |
Хранение результатов сварки | Последние 2000 результатов | |
Калибровка мощности дуги | 3 предустановленных метода | |
Калибровка положения дуги | 2 предустановленных метода | |
Функция распознавания волокон | Да | |
Применение компьютера | обновление ПО | Через интернет |
отображение данных | Да | |
условия сварки | Да | |
результаты сварки | Да | |
управление с компьютера | ПО и список команд для сварки | |
Экран | Два цветных ЖК-монитора 4,1» | |
Размеры | 470х232х160 включая резиновые опоры | |
Вес | 9,5 кг | |
Питание |
Внешний адаптер ADC-15 100…240 В (50…60 Гц) (макс. 100 Вт) |
|
Условия эксплуатации | 0…95% влажности, 0…40°C | |
Условия хранения | 0…95% влажности, -40…80°C | |
Порты | Питание: постоянное 19В 4,5А | |
USB-2.0 (mini-B) для соединения с компьютером | ||
IEEE-488 24-pin для юстировки с помощью контроля мощности | ||
Два 6-pin Mini-DIN для подключения внешнего оборудования (HJS-02) |
