CP-IWDM – волоконно-оптическая компонента. объединяющая в себе изолятор и мультиплексор 980 нм / 1550 нм. Компонента имеет три порта: многомодовое волокно накачки с высокой мощностью,одномодовое сигнальное волокно и волокно с двойной оболочкой SMM900(105/125) на выходе.
Компонента специально разработана для работы с волокном CP1500Y, используемым в волоконно-оптических усилителях. CP-IWDM идеально подходит для работы в системах, включающих в себя другие волокна от Fibercore: многомодовое волокно накачки (MM105), пассивное волокно с двойной оболочкой (SMM900), волокно с двойной оболочкой с одномодовой сердцевиной для распространения сигнала и многомодовое волокно для вывода излучения высокой мощности.

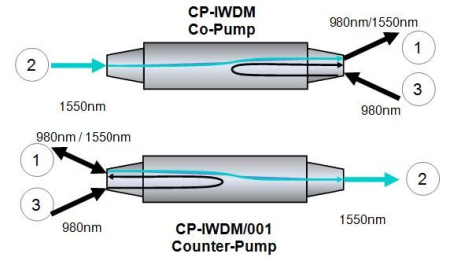

Доступны два варианта компоненты, отличающие между собой направлением изолятора сигнального порта: CP-IWDM и CP-IWDM/001.
| Параметр | Значение |
| Общие оптические характеристики | |
| Направленность | ≥ 40 дБ |
| Дисперсия поляризационных мод | ≥ 0,25 пс |
| Поляризационные потери | ≥ 0,1 дБ |
| Изоляция | ≥ 31 дБ |
| Изоляция одного канала | ≥ 12 дБ |
|
Характеристики канала S (одномодовое волокно) |
|
| Диаметр оболочки | 125 мкм |
| Рабочая длина волны | 1550 нм |
| Числовая апертура | 0.12 |
| Максимальная входная мощность на 1550 нм | 300 мВт |
|
Характеристики канала M (многомодовое волокно) |
|
| Диаметр оболочки | 125 мкм |
| Диаметр сердцевины проводящего волокна | 105 мкм |
| Числовая апертура | 0.22 |
| Максимальная входная мощность на 970 нм | 5000 мВт |
|
Характеристики канала С (волокно с двойной оболочкой) |
|
| Диаметр оболочки | 125 мкм |
| Диапазон отсечки для одномодового канала | 870 – 970 нм |
| Апертура для одномодового канала | 0.18 – 0.20 |
| Диаметр сердцевины для проводящего канала | 105 мкм |
| Числовая апертура для проводящего канала | 0.22 |
|
Общие характеристики |
|
| Рабочая температура | 5,5 х 54 мм |
| Габариты | от 0 до +70 °C |
