Оригинальный держатель с вращающейся конической угловой шкалой, позволяющей пользователю установить текущую позицию держателя под любым нужным углом независимо от положения самого держателя. Оптический элемент закрепляется внутри центрального отверстия платформы держателя с помощью фиксирующего кольца с резьбой. Ноль на вращающейся шкале устанавливается в нужное положение. Для выбора требуемой ориентации поляризатора поверните платформу и зафиксируйте ее фиксирующим винтом. Затем поверните шкалу, чтобы установить нулевой отсчет. Зафиксируйте шкалу с помощью ее фиксирующих винтов. Теперь шкала движется вместе с платформой держателя, таким образом вы измеряете углы относительно начального положения.
Держатель подходит для оптических элементов диаметром 1’’ (25,4 мм) или 2’’ (50,8 мм). Шкала проградуирована с шагом 2° и нанесена на коническую поверхность. Угол конуса 60°. Таким образом шкала хорошо видна под разными углами. Платформа вращается на 360°. На платформе есть зубчатый край для пальцев и 4 отверстия по периметру. С помощью одного 1.5 мм шестигранного ключа можно вращать платформу с помощью этих отверстий, фиксировать платформу и фиксировать вращающуюся коническую шкалу.
Для крепления на стержнях для оправ и основаниях держатель изготавливается с отверстиями M6 и M4 в основании. Дизайн держателя очень компактный. Изготовлен из алюминия с черным анодированным покрытием.
Особенности
- Вращающаяся шкала позволяет обнулять угловой отсчет
- Шкала на конической поверхности хорошо видна под разными углами.
- Непрерывное вращение на 360°.
- Возможность фиксации положения.
- Крепление оптических элементов диаметром 1’’ (25,4 мм); есть 2’’ модели.
- Крепление оптических элементов толщиной 19 мм.
- Отверстия M6 и M4 для крепления.
- Компактный дизайн с роликовым подшипником.
|

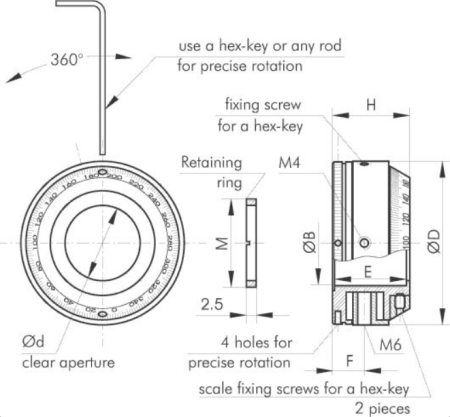

Параметр |
Значение |
|
Модель |
5PH51-2 |
|
H, мм |
27 |
|
D |
81 |
|
M |
M53x1 |
|
d, мм |
48 |
|
E |
26 |
