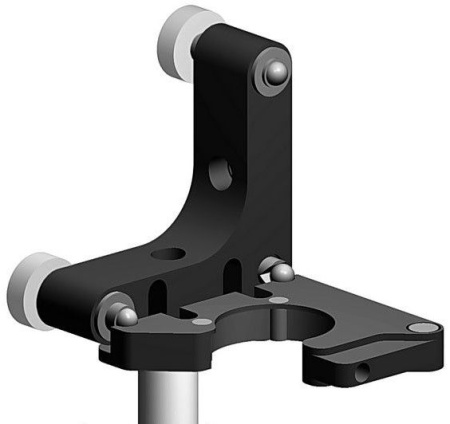

Держатель зеркал Standa 5F21-1

Держатель 5F21-1 используется, чтобы удалять оптический элемент из оптической схемы и возвращать его обратно. Отклоните платформу при возвращении обратно она встает на направляющие винты, возвращаясь в то же самое положение.

Точная регулировка различных оптических элементов по углам осуществляется с помощью двух винтов.

Три опорных поверхности для трех кинематических точек для фиксированного положения платформы. Опорные поверхности сделаны из закаленной стали. Это продлевает срок службы, поскольку они соприкасаются с наконечником винта из закаленной стали и с шариком, расположенном на конце.

Держатель 5F21-1 изготавливается с отверстием диаметром 1’’ с апертурой 24 мм.

Фиксирующий винт прижимает оптический элемент к жестким ребрам, которые обеспечивают 2 точки опоры. Чтобы предотвратить повреждение оптики, наконечник фиксирующего винта сделан из пластика.

Один край оптического элемента остается свободным. Поэтому вы можете использовать участок оптического элемента, расположенный близко к его краю в схемах, где вы работаете с двумя близко расположенными лучами.

Точные винты 9S127 или 9SH127 поставляются в комплекте (наконечник одного из винтов модифицирован для создания кинематической точки).
В зависимости от того, с какой стороны вы закрепите держатель, вы сможете отклонять платформу горизонтально или вертикально. Отклоняя вертикально, оптический элемент оказывается ниже общего уровня оптической схемы. При этом одна из ножек основания с винтом на ней остается вверху. Однако она не будет мешать оптической оси, так же, как она не мешает, когда платформа возвращается на место.

Ножки выступающие вверх облегчают вам доступ к регулировочным винтам, с меньшей вероятностью задеть луч. Нет необходимости делать ножки выдающиеся вниз, чтобы полностью освободить пространство, как в некоторых удаляемых держателях других производителей.

Материал: алюминий.

Покрытие: черное анодированное (стандартное), или другой цвет по заказу.

Вставьте винт M4 в комбинированное отверстие M6/Ø7, чтобы прикрепить держатель непосредственно с помощью резьбы M4 или закрепите держатель прямо на резьбе M6.

• Возможность быстро удалять оптический элемент из экспериментальной установки и возвращать его обратно
• Повторяемость 30 мкрад
• Кинематическая конструкция
• Точная и легкая юстировка по углам в двух ортогональных плоскостях
• Стабильная вертикальная фиксация
• Регулировка в пределах 8°
• Чувствительность 3 угловых секунды
• Изготовлена из алюминия с черным анодированным покрытием
• Винт: 9S127 с ручкой
• Масса 0,09 кг
