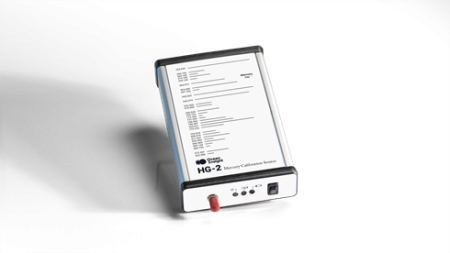

Источник излучения для калибровки длины волны Ocean Insight ртутно-аргоновый HG-2

С помощью источника HG-1 пользователи могут проводить калибровку длины волны спектрометра Ocean Optics, используя редактор электронных таблиц Microsoft Excel или калькулятор с функцией линейной регрессии. Эта процедура подробно описана в руководстве «Калибровка длины волны вашего спектрометра».

HG-1 имеет оптический разъем SMA 905 для соединения со оптоволоконными спектрометрами и принадлежностями Ocean Optics. Для питания источника требуется сетевой адаптер 12 В (включен в комплект поставки) или батарея 9 В (приобретается отдельно).

Примечание

Все спектрометры Ocean Optics после изготовления калибруются с высокой точностью. Однако с течением времени и под влиянием окружающей среды наблюдается небольшой уход длины волны. Это свойственно любым спектрометрам. Если точность длины волны важна для вашей работы, подумайте о включении калибровочного спектра в данные каждого эксперимента.

HG-1 рекомендуется использовать с оптическим волокном или щелью размером не более 50 мкм. Апертура большего размера ухудшит оптическое разрешение (FWHM), что отрицательно скажется на точности калибровки. Необходимо также учитывать, что при отсутствии у спектрометра входной щели и использовании оптических волокон разного диаметра, потребуется отдельная калибровка для каждого волокна. Это связано с изменением оптического разрешения: например, волокно 50 мкм дает другое разрешение по сравнению с волокном 100 мкм, и т. д. Кроме того, калибровку рекомендуется проводить каждый раз, когда вы отсоединяете и снова присоединяете оптическое волокно к разъему SMA 905 спектрометра.

Спектральная интенсивность

Линии аргона находятся в области >600 нм и показаны в увеличенном масштабе.
Линии излучения ртути сосредоточены в области <600 нм.

Длины волн сильных эмиссионных линий ртути (нм)

Примечание: здесь перечислено больше эмиссионных линий, чем на корпусе источника HG-1. Наклейка на корпусе предназначена для быстрого получения справки и не содержит информации о всех существующих линиях.

*  Эта линия не будет видна на спектрометрах с решетками 300 или 600 штрихов/мм.
** На спектрометрах с решетками 1200, 1800, 2400, и 3600 штрихов/мм будут видны спектральные линии 576.96 нм и 579.07 нм.

Длины волн сильных эмиссионных линий аргона (нм)

*  Эта спектральная линия будет видна только на спектрометрах с решетками 1800, 2400, или 3600 штрихов/мм.

Адаптер для калибровки длины волны

S-HG1-ADP устанавливается в спектрофотометрическую систему вместо стандартной кюветы с длиной пути 1 см и соединяется оптоволоконным кабелем с источником излучения HG-1 (источник излучения и кабель не входят в комплект поставки). Адаптер предназначен для калибровки любого спектрометра с держателем 1-см кювет (Ocean Optics или другого производителя).
