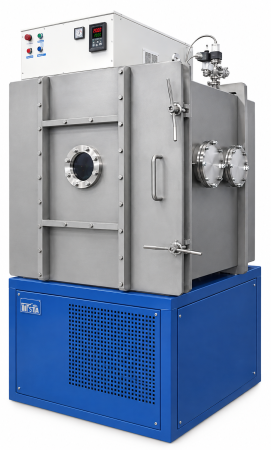

Камеры глубокого вакуума (с термоплитой) TESTA серии TS
Камеры пониженного давления (глубокого, или высокого, вакуума) TESTA серии TS с термоплитой предназначены для испытаний в условиях имитации космоса. Образец закрепляется на термоплите внутри герметичного корпуса из нержавеющей стали, а безмасляная система откачки создаёт высокий вакуум. Температуру образца задают и поддерживают с помощью термоплиты с нагревом и охлаждением.
В серию входят модели TS 150, TS 500, TS 800 и TS 1000. Подробные параметры приведены в разделе «Технические характеристики».
Для каких испытаний подходят камеры TS
Камеры применяют для испытаний изделий и материалов в условиях высокого вакуума при контролируемой температуре. Типовые отрасли применения — космическая техника, авиация, электроника и приборостроение, научные и испытательные лаборатории.
Система терморегулирования
Система терморегулирования состоит из термостола (термоплиты) и парокомпрессорной холодильной установки. Стол представляет собой пластину с резьбовыми отверстиями для крепления опытного изделия и нагревательных элементов. Независимые термостаты защищают систему от перегрева и переохлаждения.
Охлаждение выполняет парокомпрессорная холодильная установка с озонобезопасным хладагентом R404A. Регулирование и сервисное обслуживание обеспечивает автоматика европейских производителей Alco Controls и Offenwanger (Германия). Собственная технология регулирования производительности позволяет точно поддерживать заданные параметры при высокой энергоэффективности системы.
Конденсатор и компрессоры охлаждаются воздухом. В небольших закрытых помещениях необходима приточно-вытяжная вентиляция для отвода тепла от холодильной установки. Количество тепла зависит от режима испытаний: заданной температуры и частоты циклов.
Система вакуумной откачки
Откачная система безмасляная: она состоит из форвакуумного и турбомолекулярного насосов. Форвакуумный насос отделён от камеры высоковакуумным затвором. Вся вакуумная арматура (затворы и клапаны) изготовлена ведущими европейскими производителями. Давление измеряет цифровой вакуумметр Пирани/Байард-Альперт.
Конструкция
Камера состоит из герметичного корпуса из нержавеющей стали, откачной системы, системы терморегулирования, электрического щита и системы управления. Система поставляется в виде модульной конструкции: камера, откачная система и управляющий модуль размещены в едином корпусе. Герметичный корпус и откачная система установлены на общий металлический каркас, который распределяет нагрузку на пол.
Система управления
Камерой управляет русифицированный контроллер с цветным дисплеем. Он упрощает ввод данных, программирование и контроль испытаний, а график на экране можно увеличивать по сегментам.
- русскоязычный интуитивно понятный интерфейс;
- уставка температуры в ручном режиме с указанием скорости выхода на заданное значение;
- уставка в автоматическом режиме: программа из шагов, описанная в графической форме;
- работа в постоянном и программируемом режиме;
- отсроченный запуск с точностью до дней, часов и минут;
- отображение статуса камеры, рабочих параметров, графика температуры, даты и времени в реальном времени;
- мониторинг температуры испытываемого изделия с выводом на экран и записью данных в память компьютера;
- безбумажный самописец: архив испытаний на 20 дней с записью каждые 10 с;
- сохранение данных на USB-носитель;
- калибровка датчиков через сенсорную панель;
- перевод экрана в «спящий» режим через заданный интервал без влияния на работу камеры;
- контроль аварийных ситуаций: сообщение на экране и звуковой сигнал, автоматическая остановка камеры при угрозе оборудованию или персоналу, журнал аварий с датой и временем;
- порт Ethernet и программное обеспечение для подключения к ПК и интеграции в локальную сеть;
- удалённое управление одной или несколькими камерами одного производителя и объединение их в единую структуру;
- точность установки параметров: температура — 0,1 °C, время — 1,0 с.
| Параметр | TS 150 | TS 500 | TS 800 | TS 1000 |
|---|---|---|---|---|
| Полезный объём, л | 150 | 500 | 800 | 1000 |
| Размеры полезного объёма (Ш×В×Г), мм | 500×500×600 | 800×800×800 | 900×900×1000 | 1000×1000×1000 |
| Диапазон температур (для камер с термоплитой), °C | −70…+200 | −70…+200 | −70…+200 | −70…+200 |
| Давление, мм рт. ст. | 1×10−7 | 1×10−7 | 1×10−7 | 1×10−7 |
| Вакуумный фланец | ISO 160 | ISO 160 | ISO 160 | ISO 160 |
| Время выхода на режим, мин | не более 120 | не более 120 | не более 120 | не более 120 |
| Точность поддержания температуры (для камер с термоплитой), °C | ±2 | ±2 | ±2 | ±2 |
| Максимальный потребляемый ток, А | 16 | 20 | 24 | 26 |
| Электропитание | 3L+N+PE, 380 В, 50 Гц | 3L+N+PE, 380 В, 50 Гц | 3L+N+PE, 380 В, 50 Гц | 3L+N+PE, 380 В, 50 Гц |
