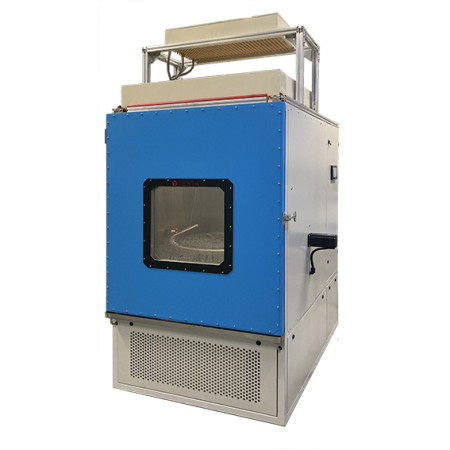

Камерs дождя TR предназначены для обеспечения испытаний компонентов электрооборудования на устойчивость к воздействию проникающей воды. Испытания производятся в соответствии требованиям ГОСТ 14254, ГОСТ 20,57,406-81, ГОСТ РВ 20.57.306-98, ISO 16750-4 и ISO 20653
Полноконусные форсунки
Разбрызгивание воды происходит одновременно с четырех боковых и верхней сторон под углом 40°..45° градусов, способ разбрызгивания — полноконусные форсунки. Камеры дождя оснащены системой управления автоматической подачи воды и холодильной установкой для охлаждения воды пред испытанием. Охлаждение воды происходит за счет парокомпрессорной холодильной установки с воздушным охлаждением конденсатора, что позволяет понизить температуру воды на 5-10 градусов ниже, чем температура воздуха в камере.
Емкость для получения капель
Испытания IPX1, IPX2 проводятся с помощью емкости для получения капель. Испытания проводят с помощью специальной емкости, создающей равномерное падение капель воды на всю поверхность оболочки.
Качающаяся труба
Испытания IPX3, IPX4, IPX4K проводятся с использованием качающейся трубы.
|
Число отверстий |
|
| для IPX3 | 29 |
| для IPX4 | 31 |
| для IPX4K | 31 |
Брандспойт
Испытания IPX5, IPX6, IPX6K проводятся путем обливания испытуемого образца со всех сторон струей воды, формирующейся с помощью брандспойта. Перед началом проведения испытаний следует снять устройство качающейся трубы и установить защитный экран. Брандспойт расположен отдельно от камеры, оборудован вентилем, регулирующим давление воды для поучения требуемого расхода, манометром, а также оснащен двумя сменными насадками диаметром сопла 6,3 мм и 12,5 мм. Для поведения испытаний требуется система подачи воды с расходом 100 л/мин и система дренажа.
|
Брандспойт |
|
| расход воды для брандспойта, л/мин | от 0,07 до 100 |
| расход воды для IPX9K, л/мин | от 14 до 16 |
Испытание на IPX9K
Испытание на IPX9K проводится путем создания 4-х высоконапорных струй, расположенные под углами 0°, 30°, 60°, 90°, которые включаются последовательно.
Температура воды (80±5) С°.
| Температура воды, ºС | от +10 до +85 |
| скорость вращения поворотного стола, об/мин | 1 |
| брандспойт | наличие |
| расход воды для IPX9K, л/мин | от 14 до 16 |
Конструктивные особенности
Заглушка технологического отверстия выполнена из мягкого силикона с мягким уплотнителем внутри, что обеспечивает удобство прокладки проводов для подключения к испытуемому образцу. Заглушка имеет повышенную износостойкость. Возможно исполнение с поворотным столом для отдельных видов испытаний.
