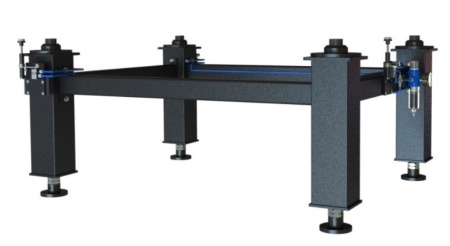

Система опор стола ZDT-P, изоляторами которой являются ультратонкие пневмоподушки, не нуждается в техническом обслуживании и настройке на протяжении всего периода эксплуатации. Дополнительная установка роликов – по запросу.

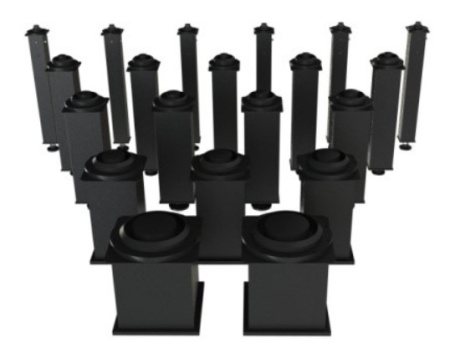

Опоры серии ZDT-P комплектуются ультратонкой системой пневмоподвески с пористым квазиламинарным демпфирующим элементом. Данная система способна автоматически выравнивать и подкачивать воздух. Основные элементы системы производятся немецкой компанией FESTO, которая является лидером в области производства пневматических систем. Компрессор для пневматической системы не входит в состав поставки и докупается отдельно.
Структура из двух воздушных камер в каждой виброизоляционной опоре позволяет при возникновении внешних вибраций и деформирования пневмоподвески опоры осуществлять быструю регулировку с помощью потоков воздуха в двух направлениях (в противоположенной фазе с внешним воздействием), что позволяет эффективно компенсировать возмущения.
Толщина пневмоподушки составляет только 0,5% от ее эффективного диаметра.
| Параметр | Значение |
|
Собственная частота |
вертикальная вибрация: 1 - 2 Гц; |
|
Эффективность виброизоляции |
вертикальная: 5 Гц – 82-88%, 10 Гц – 86-95%; |
|
Структура изоляторов |
ультратонкая пневмоподушка |
|
Выравнивание |
автоматическое |
|
Демпфер |
пористый квазиламинарный с диффузором |
|
Источник воздуха |
бесшумный воздушный компрессор <50 дБ |
|
Рабочее давление |
0,2 – 0,4 МПа |
|
Регулировка высоты |
± 10 мм |
|
Точность автовыравнивания |
± 0,1 мм |

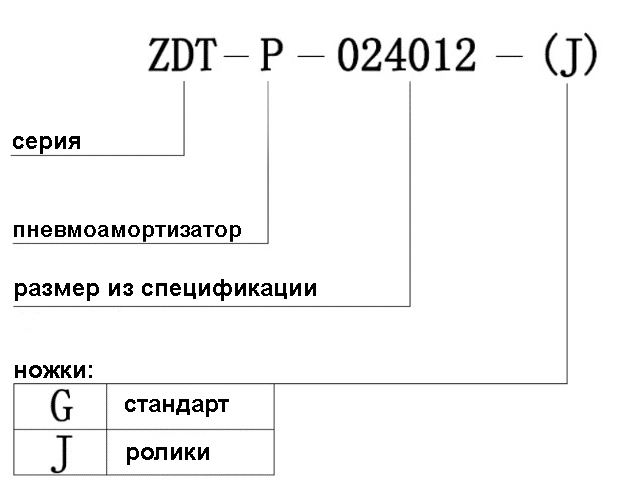

Формирование артикула
Модель изоляторов
|
Модель |
Вертикальная частота (Гц) |
Горизонтальная частота (Гц) |
Форма изоляторов |
|
ZDT-P120 |
1.0-2.0 |
1.0-2.0 |
квадратные |
|
ZDT-P200 |
1.0 - 1.5 |
1.0 - 1.8 |
квадратные |
|
ZDT-P250 |
1.0 - 1.5 |
1.0 - 1.8 |
квадратные |
|
ZDT-P350 |
0.8-1.2 |
1.0 - 1.5 |
круглые |
|
ZDT-P500 |
0.75-1.0 |
0.8 - 1.5 |
круглые |
|
ZDT-P800 |
0.75-1.0 |
0.8 - 1.5 |
круглые |
Спецификация
|
Номер |
Размер плиты (мм) |
Форма и размер изоляторов (мм) |
Количество изоляторов (шт) |
Высота (мм) |
|
009006 |
900 × 600 |
□ 120 |
4 |
720 |
|
010008 |
1000 × 800 |
□ 120 |
4 |
700 |
|
012009 |
1200 × 900 |
□ 120 |
4 |
700 |
|
015009 |
1500 × 900 |
□ 120 |
4 |
650 |
|
015010 |
1500 × 1000 |
□ 120 |
4 |
650 |
|
018010 |
1800 × 1000 |
□ 200 |
4 |
650 |
|
020010 |
2000 × 1000 |
□ 200 |
4 |
650 |
|
012012 |
1200 × 1200 |
□ 120 |
4 |
700 |
|
015012 |
1500 × 1200 |
□ 120 |
4 |
650 |
|
018012 |
1800 × 1200 |
□ 200 |
4 |
600 |
|
020012 |
2000 × 1200 |
□ 200 |
4 |
600 |
|
024012 |
2400 × 1200 |
□ 200 |
4 |
600 |
|
030012 |
3000 × 1200 |
□ 250 |
4 |
550 |
|
035012 |
3500 × 1200 |
□ 200 |
6 |
550 |
|
040012 |
4000 × 1200 |
□ 250 |
6 |
500 |
|
050012 |
5000 × 1200 |
○ 350 |
6 |
450 |
|
060012 |
6000 × 1200 |
○ 350 |
6 |
450 |
|
015015 |
1500 × 1500 |
□ 200 |
4 |
600 |
|
018015 |
1800 × 1500 |
□ 200 |
4 |
600 |
|
020015 |
2000 × 1500 |
□ 200 |
4 |
600 |
|
024015 |
2400 × 1500 |
□ 200 |
4 |
600 |
|
030015 |
3000 × 1500 |
□ 250 |
4 |
550 |
|
035015 |
3500 × 1500 |
□ 200 |
6 |
500 |
|
040015 |
4000 × 1500 |
□ 250 |
6 |
500 |
|
050015 |
5000 × 1500 |
○ 350 |
6 |
450 |
|
060015 |
6000 × 1500 |
○ 350 |
6 |
400 |
|
024018 |
2400 × 1800 |
□ 200 |
4 |
550 |
|
030018 |
3000 × 1800 |
□ 250 |
4 |
550 |
|
035018 |
3500 × 1800 |
□ 200 |
6 |
500 |
|
040018 |
4000 × 1800 |
□ 250 |
6 |
500 |
|
050018 |
5000 × 1800 |
○ 350 |
6 |
450 |
|
060018 |
6000 × 1800 |
○ 350 |
6 |
400 |
|
030020 |
3000 × 2000 |
□ 250 |
4 |
500 |
|
035020 |
3500 × 2000 |
□ 200 |
6 |
500 |
|
040020 |
4000 × 2000 |
□ 250 |
6 |
450 |
|
050020 |
5000 × 2000 |
○ 350 |
6 |
450 |
|
060020 |
6000 × 2000 |
○ 350 |
6 |
400 |
