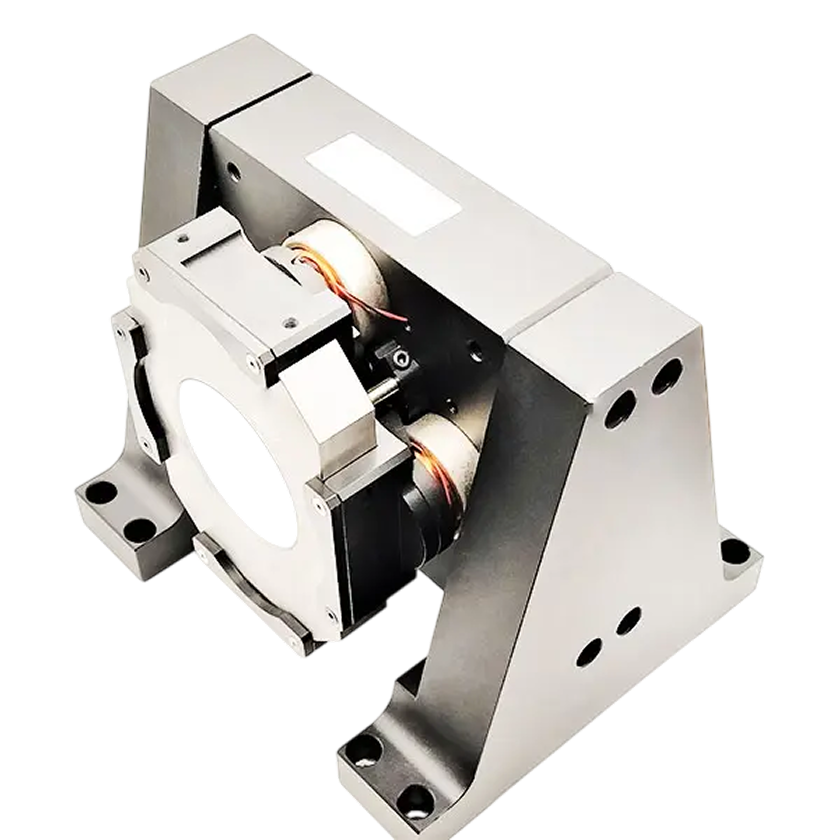

Быстродействующие полые поворотные зеркала с приводом со звуковой катушкой
Быстродействующие полые поворотные зеркала с приводом со звуковой катушкой для одно- и многоосевого оптического сканирования и стабилизации луча.Специально разработанные или изготовленные по чертежам быстродействующие поворотные зеркала (FSM) включают в себя зеркала, установленные на гибких опорных системах, которые могут менять наклон для направления лазерного луча. Для обеспечения направленного движения, гарантирующего высокую точность позиционирования и низкий уровень дрожания, используются двигатели со звуковой катушкой или вихретоковых датчиков.
Доступны исполнения с открытым и замукнутым контуром.
Параметр |
30 мм |
φ30~φ50 мм |
φ50~φ100 мм |
>φ100 мм |
Апертура (просвет) |
30 мм |
φ30~φ50 мм |
φ50~φ100 мм |
>φ100 мм |
Угол падения |
≤ 45° |
|||
Диапазон углов |
± 25 мрад |
|||
Размер зеркала |
φ60 мм |
φ90 мм |
φ150 мм |
≤ φ240 мм |
Разрешение |
2 мкрад |
|||
Полоса пропускания (замкнутый контур) |
≥ 600 Гц (при 1% хода) |
300 Гц (при 1% хода) |
150 Гц (при 1% хода) |
100 Гц (при 1% хода) |
Время отклика (ступенчатое воздействие) |
< 1.5 мс (при 1% хода) |
< 3 мс (при 1% хода) |
< 5 мс (при 1% хода) |
10 мс (при 1% хода) |
Повторяемость |
2–5 мкрад |
|||
Рабочая температура |
-40°C ~ 70°C |
|||
Температура хранения |
-55°C ~ 85°C |
|||
Виброустойчивость |
GJB 150.16A-2009 |
|||
Ударостойкость |
GJB 150.18A-2009 |
|||
