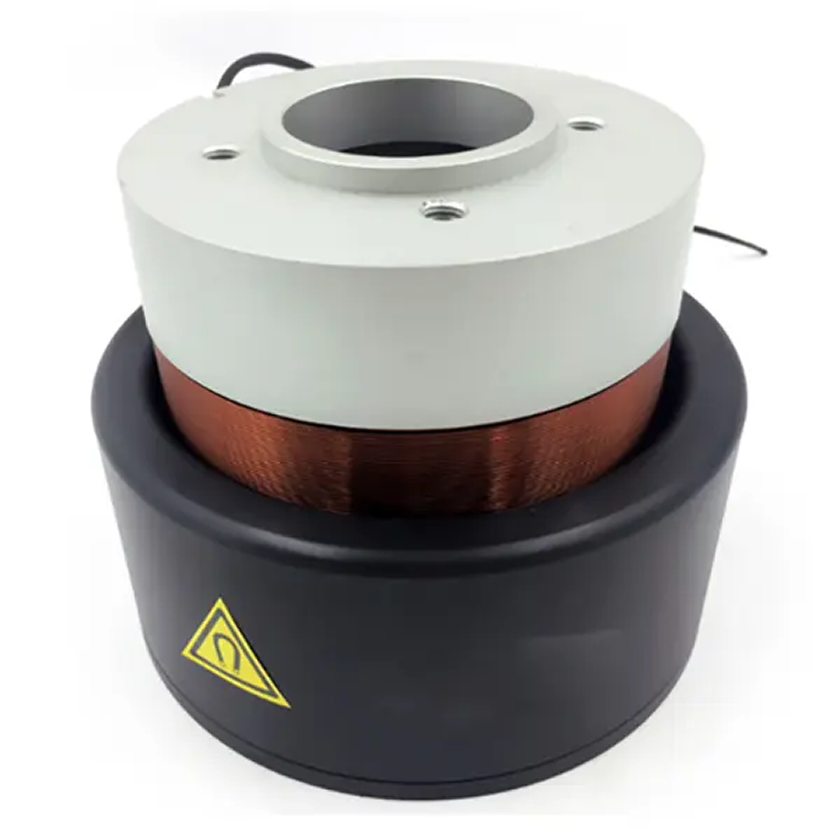

Привод со звуковой катушкой EYXLC1_1
Приводы со звуковой катушкой EYXLC могут генерировать силу от 1 Н до 5000 Н и имеют максимальный ход до 50 мм.Основные преимущества:
- Простая конструкция и малые габариты.- Легкий вес, высокая скорость и ускорение.
- Отсутствие гистерезиса.
- В сочетании с соответствующим механизмом обратной связи точнось позиционирования достигает нанометрового уровня.
- Ход: 1–50 мм;
- Пиковое сила: 1–5000 Н;
Области применения:
- Авиационная промышленность.- Полупроводниковая промышленность.
- Мологабаритные прецизионные измерительные приборы.
- Антивибрационные системы.
- Производство оптики.
Параметр |
Обозначение |
Ед. изм. |
EYXLC13-07-00A |
EYXLC15-06-00A |
EYXLC22-10-00A |
EYXLC22-45-00A |
Пиковое усилие |
Fp |
Н |
13 |
15 |
22 |
22 |
Постоянное усилие |
Fp |
Н |
4.7 |
7.2 |
6.7 |
11.4 |
Постоянная усилия |
Kf |
Н/А |
5.8 |
9.8 |
5.8 |
4 |
Ход |
s |
мм |
7.2 |
6.3 |
9.8 |
45.2 |
Обратная ЭДС |
Kb |
В/м/с |
5.8 |
9.8 |
5.8 |
4 |
Напряжение |
Vp |
В |
25.1 |
24.2 |
24.7 |
14.3 |
Максимальный ток |
Ip |
А |
2.2 |
1.5 |
3.8 |
5.5 |
Постоянная двигателя |
Ka |
Н/√Вт |
1.73 |
2.47 |
2.27 |
2.48 |
Электрическая постоянная времени |
Te |
мс |
0.21 |
0.14 |
0.15 |
0.25 |
Максимальная потребляемая мощность |
Pp |
Вт |
56.3 |
37 |
93.5 |
79 |
Сопротивление |
R |
Ом |
11.2 |
15.8 |
6.5 |
2.2 |
Индуктивность |
L |
мГн |
2.4 |
2.2 |
1 |
0.64 |
Максимальная допустимая температура обмотки |
Tmax |
℃ |
150 |
150 |
150 |
150 |
Масса катушки |
WTc |
г |
17 |
15 |
20 |
53 |
Масса магнита |
WTf |
г |
60 |
105 |
163 |
790 |
