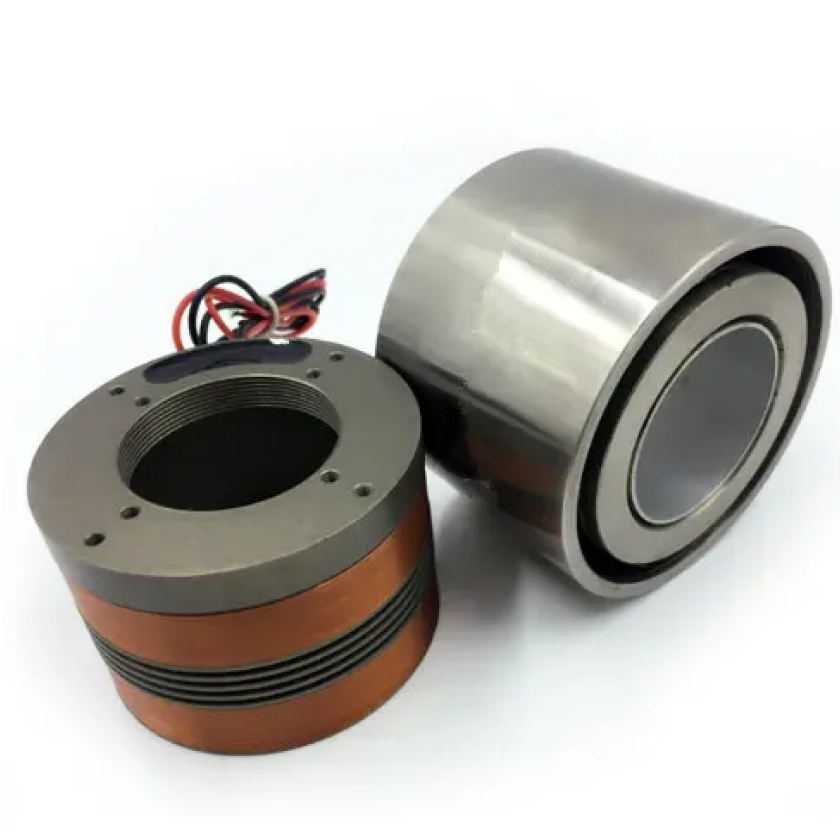

Привод со звуковой катушкой EYXLC1
Приводы со звуковой катушкой EYXLC могут генерировать силу от 1 Н до 5000 Н и имеют максимальный ход до 50 мм.Основные преимущества:
- Простая конструкция и малые габариты.- Легкий вес, высокая скорость и ускорение.
- Отсутствие гистерезиса.
- В сочетании с соответствующим механизмом обратной связи точнось позиционирования достигает нанометрового уровня.
- Ход: 1–50 мм;
- Пиковое сила: 1–5000 Н;
Области применения:
- Авиационная промышленность.- Полупроводниковая промышленность.
- Мологабаритные прецизионные измерительные приборы.
- Антивибрационные системы.
- Производство оптики.
Параметр |
Обозначение |
Ед. изм. |
EYXLC160-18-X1 |
EYXLC266-11-00A |
EYXLC266-25-00A |
EYXLC294-50-00A |
Пиковое усилие |
Fp |
Н |
160 |
266 |
266 |
294 |
Постоянное усилие |
Fp |
Н |
51.5 |
112 |
112 |
56.8 |
Постоянная усилия |
Kf |
Н/А |
27.5 |
41 |
26.2 |
24.5 |
Ход |
s |
мм |
18.5 |
11.4 |
25.2 |
49.8 |
Обратная ЭДС |
Kb |
В/м/с |
27.5 |
41 |
26.2 |
24.5 |
Напряжение |
Vp |
В |
24.5 |
35.7 |
28.2 |
114 |
Максимальный ток |
Ip |
А |
5.8 |
6.5 |
10.1 |
12 |
Постоянная двигателя |
Ka |
Н/√Вт |
13.42 |
17.5 |
15.5 |
7.95 |
Электрическая постоянная времени |
Te |
мс |
1.33 |
0.78 |
2.1 |
2.11 |
Максимальная потребляемая мощность |
Pp |
Вт |
142 |
225 |
285 |
1370 |
Сопротивление |
R |
Ом |
4.2 |
5.5 |
2.8 |
9.5 |
Индуктивность |
L |
мГн |
5.6 |
4.3 |
5.9 |
20 |
Максимальная допустимая температура обмотки |
Tmax |
℃ |
150 |
150 |
150 |
150 |
Масса катушки |
WTc |
г |
260 |
275 |
740 |
700 |
Масса магнита |
WTf |
г |
1080 |
1160 |
1260 |
5140 |
