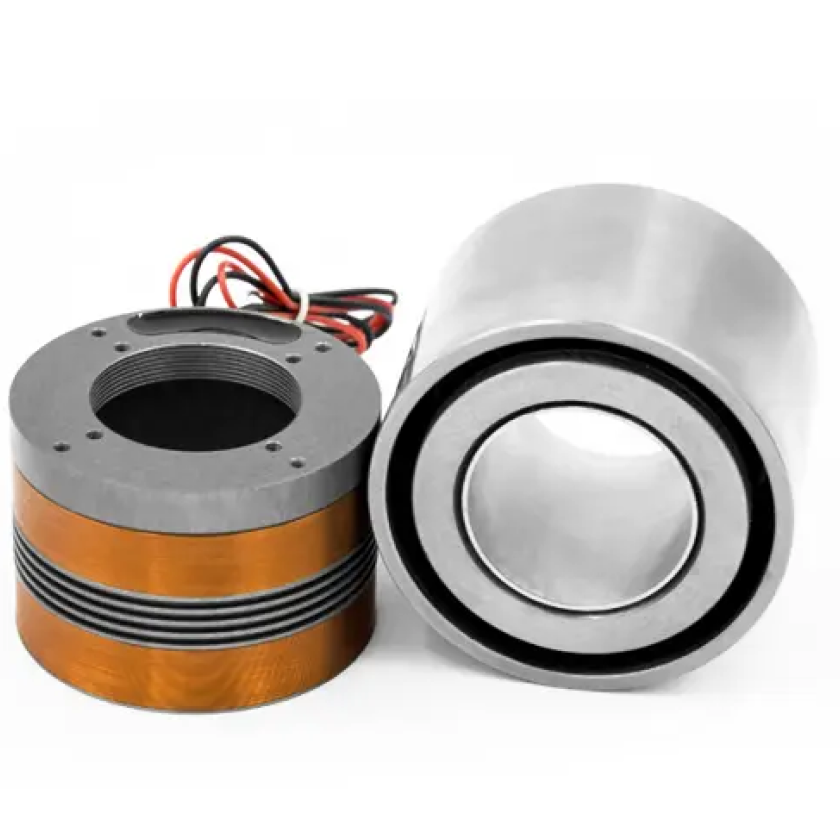

Привод со звуковой катушкой EYXLC
Приводы со звуковой катушкой EYXLC могут генерировать силу от 1 Н до 5000 Н и имеют максимальный ход до 50 мм.Основные преимущества:
- Простая конструкция и малые габариты.- Легкий вес, высокая скорость и ускорение.
- Отсутствие гистерезиса.
- В сочетании с соответствующим механизмом обратной связи точнось позиционирования достигает нанометрового уровня.
- Ход: 1–50 мм;
- Пиковое сила: 1–5000 Н;
Области применения:
- Авиационная промышленность.- Полупроводниковая промышленность.
- Мологабаритные прецизионные измерительные приборы.
- Антивибрационные системы.
- Производство оптики.
Параметр |
Обозначение |
Ед. изм. |
EYXLC445-25-00A |
EYXLC445-38-00A |
EYXLC1370-31-00A |
EYXLC1900-025-N |
Пиковое усилие |
Fp |
Н |
445 |
445 |
1370 |
1890 |
Постоянное усилие |
Fp |
Н |
167 |
142.6 |
381.8 |
600 |
Постоянная усилия |
Kf |
Н/А |
37.2 |
29.8 |
68.9 |
105 |
Ход |
s |
мм |
25.2 |
38 |
31.2 |
25.2 |
Обратная ЭДС |
Kb |
В/м/с |
37.2 |
29.8 |
68.9 |
105 |
Напряжение |
Vp |
В |
31.6 |
38 |
73.6 |
81 |
Максимальный ток |
Ip |
А |
11.9 |
14.9 |
19.9 |
18 |
Постоянная двигателя |
Ka |
Н/√Вт |
22.6 |
18.4 |
35.8 |
49.5 |
Электрическая постоянная времени |
Te |
мс |
1.78 |
1.9 |
1.6 |
1.44 |
Максимальная потребляемая мощность |
Pp |
Вт |
372 |
556 |
1463 |
1460 |
Сопротивление |
R |
Ом |
2.7 |
2.6 |
3.7 |
4.5 |
Индуктивность |
L |
мГн |
4.8 |
5 |
5.8 |
6.5 |
Максимальная допустимая температура обмотки |
Tmax |
℃ |
150 |
150 |
150 |
150 |
Масса катушки |
WTc |
г |
740 |
1040 |
1050 |
1400 |
Масса магнита |
WTf |
г |
2320 |
3590 |
7775 |
9500 |
