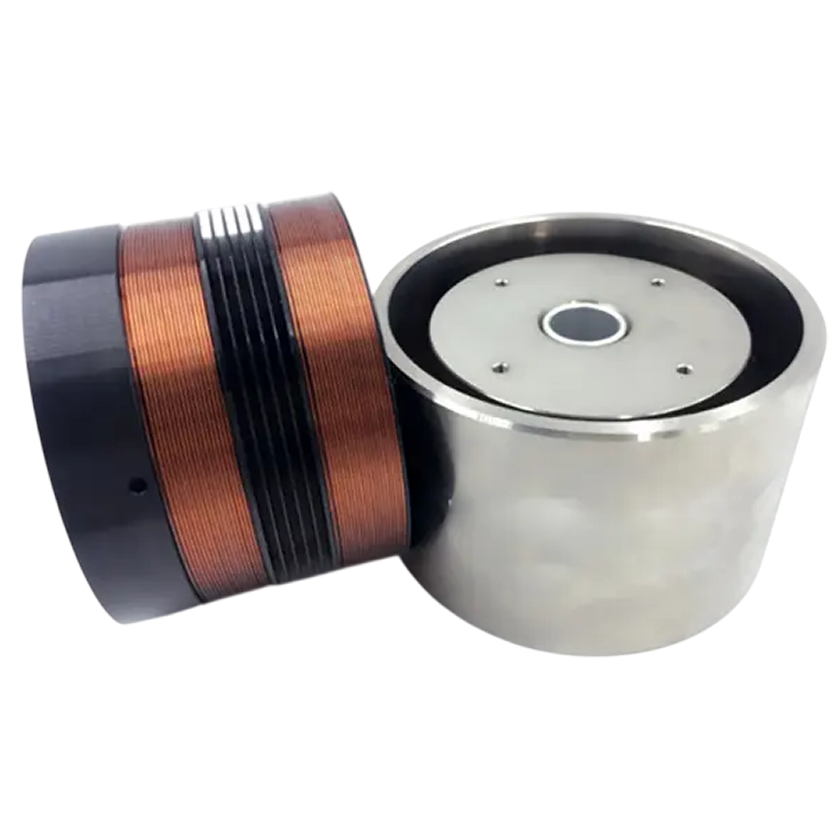

Привод со звуковой катушкой EYXL
Приводы со звуковой катушкой EYXLC могут генерировать силу от 1 Н до 5000 Н и имеют максимальный ход до 50 мм.Основные преимущества:
- Простая конструкция и малые габариты.- Легкий вес, высокая скорость и ускорение.
- Отсутствие гистерезиса.
- В сочетании с соответствующим механизмом обратной связи точнось позиционирования достигает нанометрового уровня.
- Ход: 1–50 мм;
- Пиковое сила: 1–5000 Н;
Области применения:
- Авиационная промышленность.- Полупроводниковая промышленность.
- Мологабаритные прецизионные измерительные приборы.
- Антивибрационные системы.
- Производство оптики.
Параметр |
Обозначение |
Ед. изм. |
EYXLC035-025-00A |
EYXLC06-04-00A |
EYXLC06-05-00A |
EYXLC12-001-X1 |
Пиковое усилие |
Fp |
Н |
3 |
6.2 |
6.2 |
12 |
Постоянное усилие |
Fp |
Н |
1 |
2.1 |
3.3 |
3.6 |
Постоянная усилия |
Kf |
Н/А |
1.85 |
1.12 |
4.2 |
4.2 |
Ход |
s |
мм |
2.5 |
3.9 |
5 |
1 |
Обратная ЭДС |
Kb |
В/м/с |
1.85 |
1.12 |
4.2 |
4.2 |
Напряжение |
Vp |
В |
6.8 |
6.6 |
12.5 |
18.6 |
Максимальный ток |
Ip |
А |
1.6 |
5.5 |
1.5 |
2.85 |
Постоянная двигателя |
Ka |
Н/√Вт |
0.9 |
1.02 |
1.44 |
1.65 |
Электрическая постоянная времени |
Te |
мс |
0.14 |
0.15 |
0.1 |
0.22 |
Максимальная потребляемая мощность |
Pp |
Вт |
11 |
36.3 |
18.5 |
53 |
Сопротивление |
R |
Ом |
4.2 |
1.2 |
8.5 |
6.5 |
Индуктивность |
L |
мГн |
0.6 |
0.18 |
0.85 |
1.4 |
Максимальная допустимая температура обмотки |
Tmax |
℃ |
150 |
150 |
150 |
150 |
Масса катушки |
WTc |
г |
4 |
8 |
9 |
8 |
Масса магнита |
WTf |
г |
11 |
20 |
40 |
50 |
