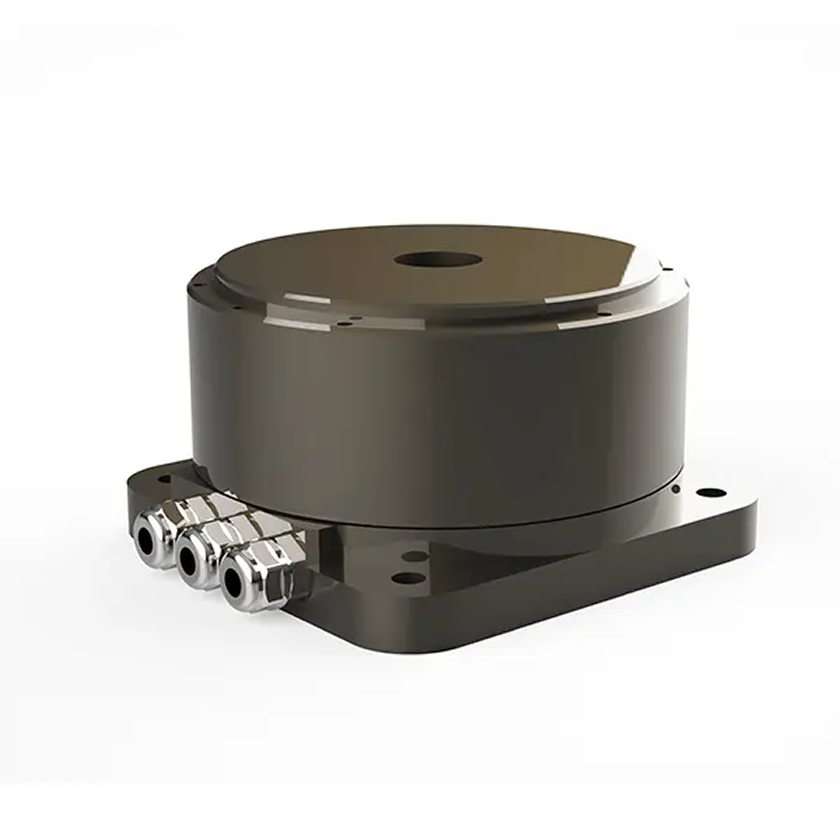

Двигатель крутящего момента для позиционеров E-TDB
Двигатели крутящего момента серии E-TDB могут подключаться к нагрузке потребителя напрямую (без промежуточных звеньев), что позволяет отказаться от таких соединительных механизмов, как редукторы и зубчатые передачи. Благодаря этому общая конструкция отличается малыми габаритами, высокой стабильностью и надёжностью работы, а также низким уровнем шума. Двигатели серии TDB оснащаются высокоразрешающей круговой дифракционной решёткой (энкодером), что обеспечивает более компактную конструкцию изделия в целом и повышенную точность позиционирования.E-TDB-080-067 |
|
Постоянный крутящий момент |
1 Нм |
Пиковый крутящий момент |
3.5 Нм |
Постоянный ток |
1.7 А_скз |
Пиковый ток |
5.9 А_скз |
Постоянная двигателя |
0.21 Нм/√Вт |
Постоянная крутящего момента |
0.6 Н·м/А_скз |
Сопротивление (при 25°C) |
3.80 Ом |
Индуктивность (при 25°C) |
2.5 мГн |
Постоянная обратной ЭДС |
0.37 В_скз/рад/с |
Момент инерции |
0.0021 кг·м2 |
Точность |
± 30 угл.сек |
Точность повторения |
± 25 угл.сек |
Максимальная осевая нагрузка |
200 Н |
Максимальная нагрузка для кантования |
10 Нм |
Осевое биение |
30 мкм |
Радиальное биение |
30 мкм |
Максимальная скорость вращения |
300 об/мин |
Масса двигателя |
1.6 кг |
Количество полюсов |
22 |
Разрешение |
8192 имп./об |
Диаметр |
80 мм |
Высота |
67 мм |
